Поворотная колонна — HITACHI ZX8U-2

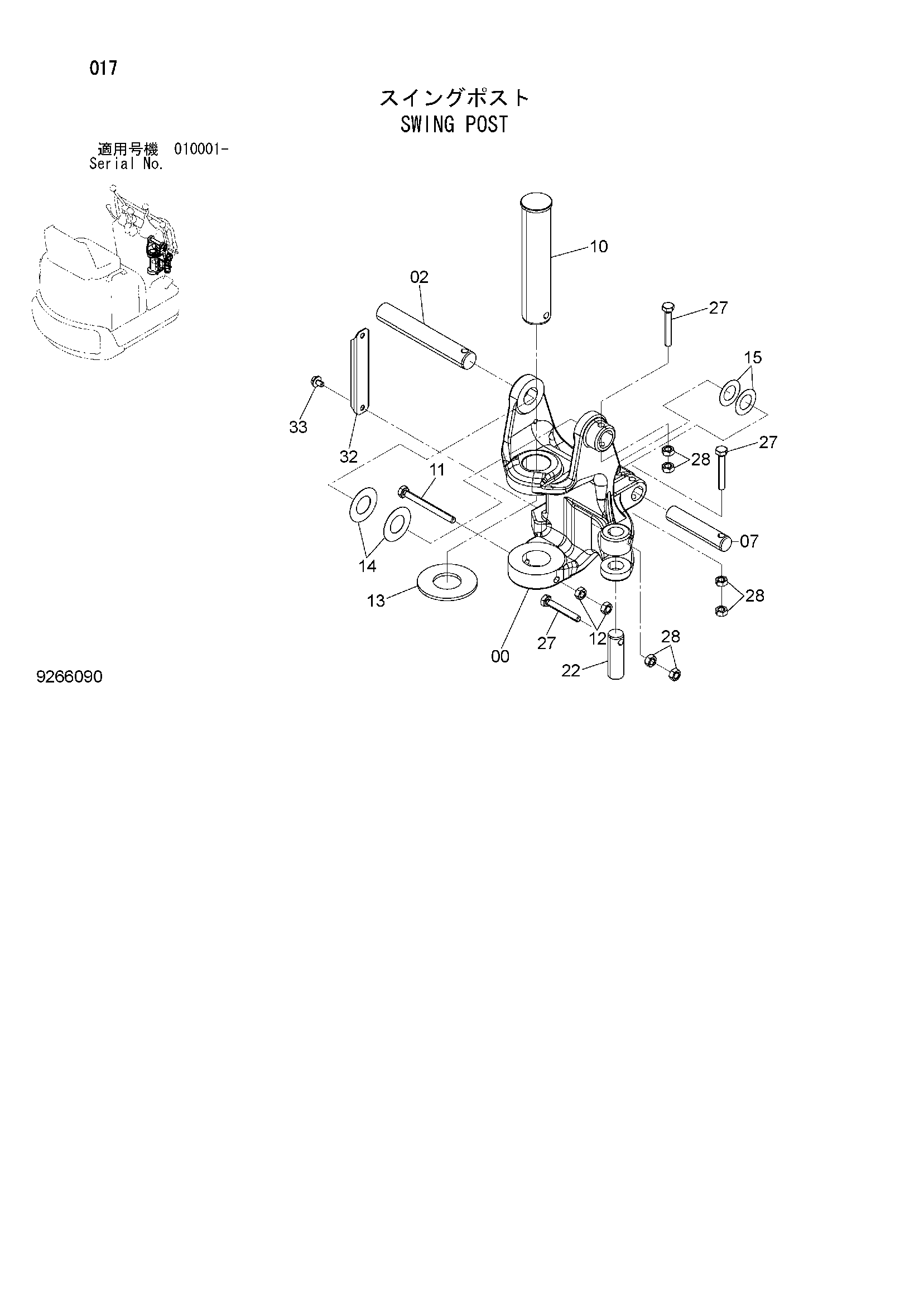

Заводская схема «Поворотная колонна» для HITACHI ZX8U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1033147 | Свингпост | 1 |
| 02 | 4643271 | Палец | 1 |
| 07 | 4643272 | Палец | 1 |
| 10 | 4643273 | Палец | 1 |
| 11 | J901002 | Болт | 1 |
| 12 | J950010 | Гайка | 2 |
| 13 | 4332766 | PLATE;THRUST 5 mm | 1 |
| 14 | 4359554 | Регулировочная шайба 0.5mm | 2 |
| 15 | 4360879 | Регулировочная шайба 0.5mm | 2 |
| 22 | 4643275 | Палец | 1 |
| 27 | J901070 | Болт | 3 |
| 28 | J950010 | Гайка | 6 |
| 32 | 4645282 | Крышка | 1 |
| 33 | J260814 | Болт с шайбой | 2 |
| 33A | J900814 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
