Рукоять опора — HITACHI ZX8U-2

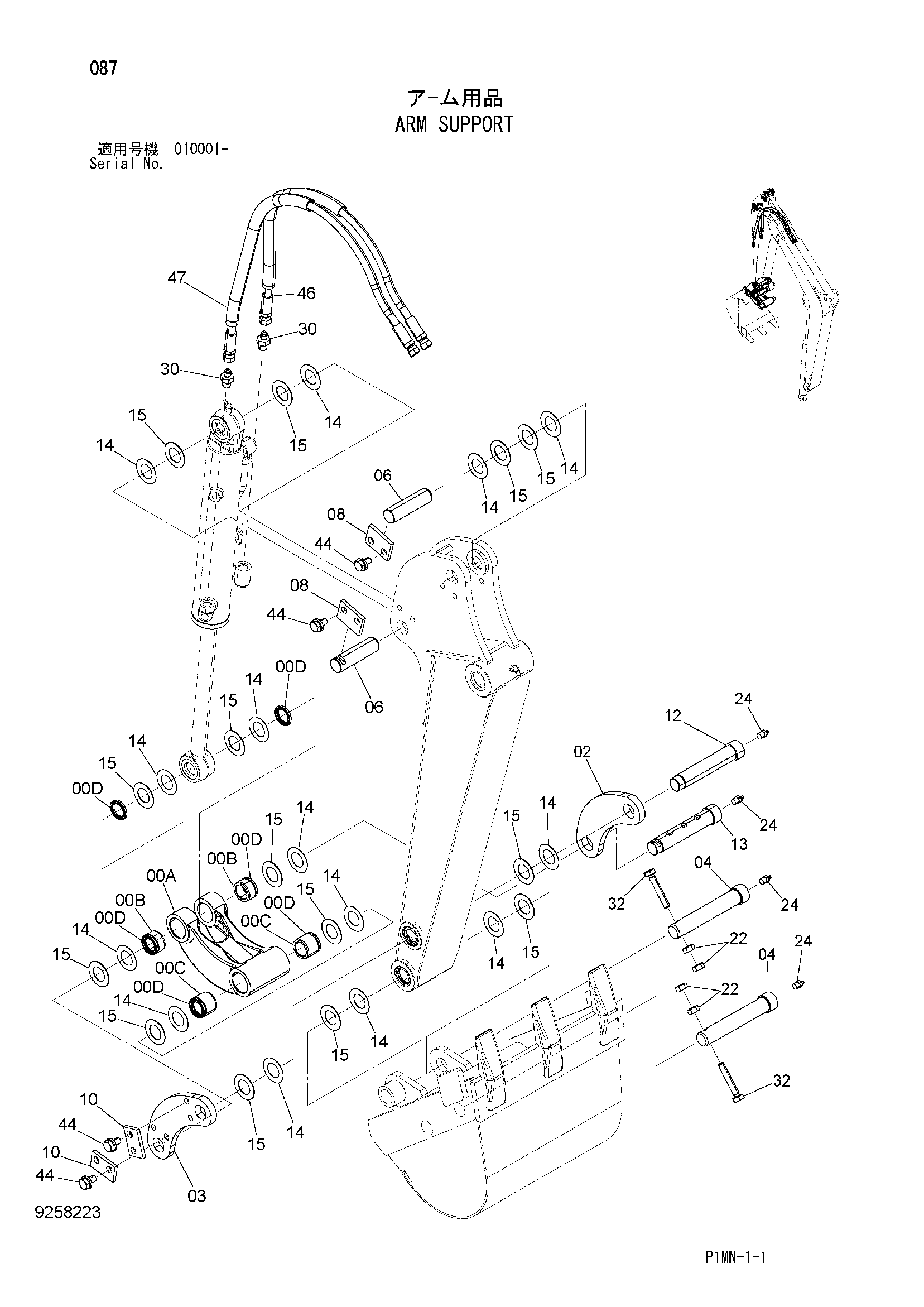

Заводская схема «Рукоять опора» для HITACHI ZX8U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146653 | Тяга | 1 |
| 00A | 3056180 | Тяга | 1 |
| 00B | 4359443 | Втулка | 2 |
| 00C | 4359442 | Втулка | 2 |
| 00D | 4359719 | Пылезащитное уплотнение | 6 |
| 02 | 3056097 | Тяга | 1 |
| 03 | 3079879 | Тяга | 1 |
| 04 | 4647846 | Палец | 2 |
| 06 | 4644579 | Палец | 2 |
| 08 | 4388385 | Пластина | 2 |
| 10 | 4388391 | Пластина | 2 |
| 12 | 4647847 | Палец | 1 |
| 13 | 4647848 | Палец | 1 |
| 14 | 4360879 | Регулировочная шайба 0.5mm | 14 |
| 15 | 4363546 | Регулировочная шайба 1.0mm | 14 |
| 22 | J950010 | Гайка | 4 |
| 24 | J75481 | Пресс-маслёнка | 4 |
| 30 | A852122 | Адаптер | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | J901060 | Болт | 2 |
| 44 | J271020 | Болт с шайбой | 8 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4665115 | Шланг (0.7m рукоять) | 1 |
| 46 | 4669622 | Шланг (0.9m рукоять) | 1 |
| 47 | 4665116 | Шланг (0.7m рукоять) | 1 |
| 47 | 4669647 | Шланг (0.9m рукоять) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
