Гидролинии хода (експансионал рама) — HITACHI ZX8U-2

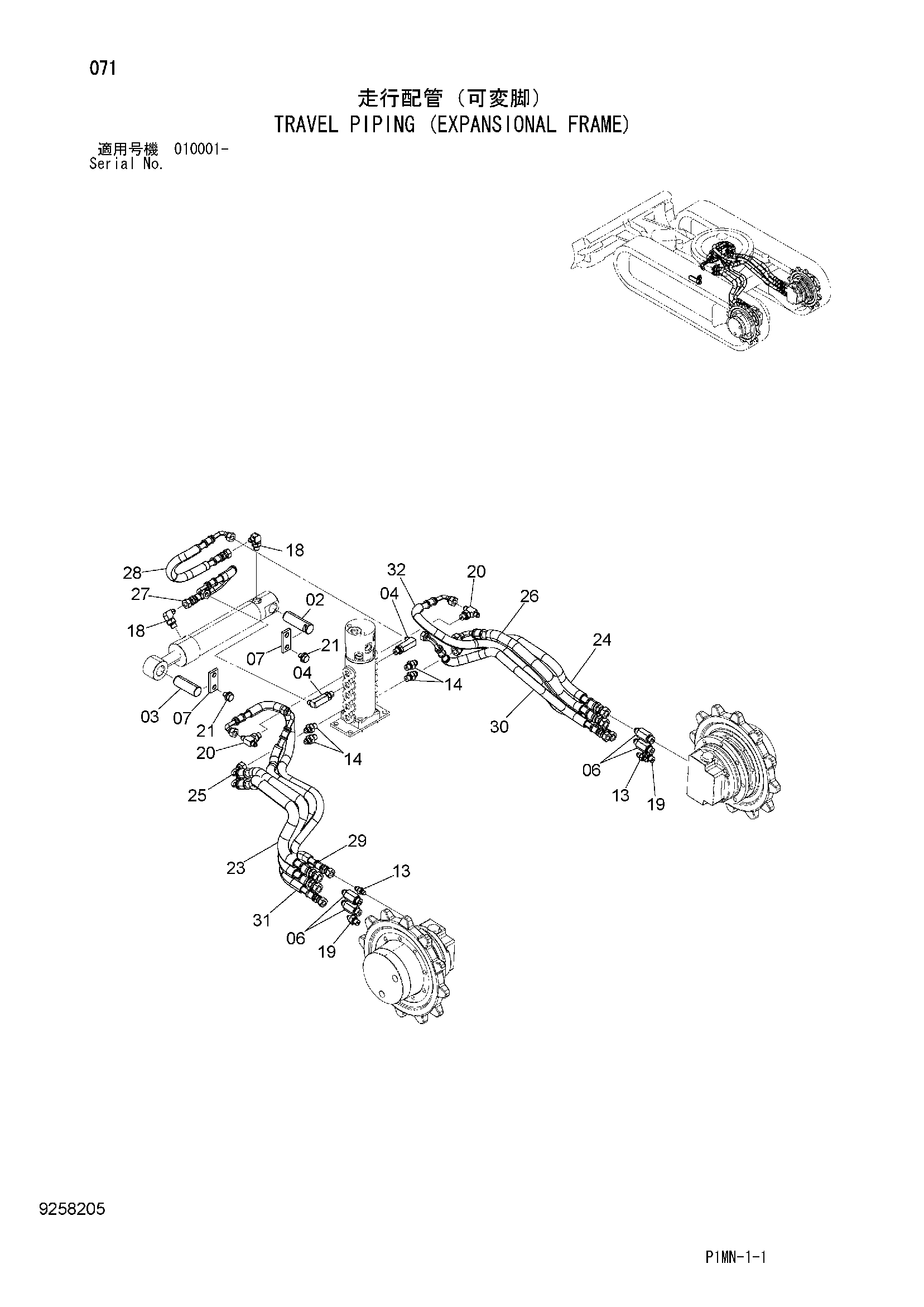

Заводская схема «Гидролинии хода (експансионал рама)» для HITACHI ZX8U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4388336 | Палец | 1 |
| 03 | 4388335 | Палец | 1 |
| 04 | 4279119 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4276965 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4388334 | Пластина | 2 |
| 13 | 4639532 | Адаптер | 2 |
| 13A | 4506408 | Уплотнительное кольцо | 1 |
| 14 | A852123 | Адаптер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852522 | Тройник | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | J271016 | Болт с шайбой | 4 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4665200 | Шланг | 1 |
| 24 | 4665200 | Шланг | 1 |
| 25 | 4665200 | Шланг | 1 |
| 26 | 4665200 | Шланг | 1 |
| 27 | 4665201 | Шланг | 1 |
| 28 | 4665202 | Шланг | 1 |
| 29 | 4665203 | Шланг | 1 |
| 30 | 4665204 | Шланг | 1 |
| 31 | 4665203 | Шланг | 1 |
| 32 | 4665204 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
