Стойка — HITACHI ZX8U-2

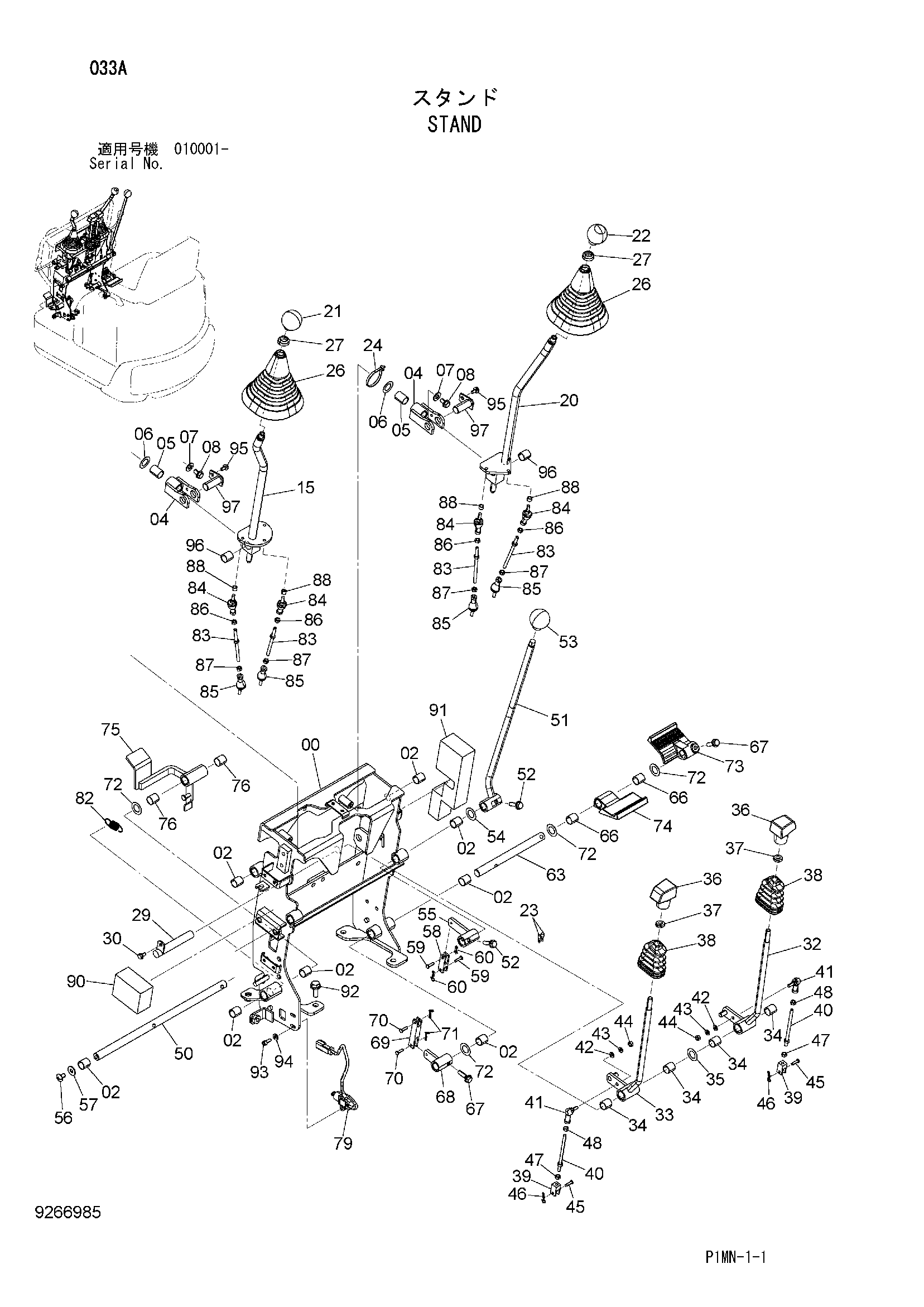

Заводская схема «Стойка» для HITACHI ZX8U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010710 | Стойка | 1 |
| 02 | 4280298 | Втулка | 8 |
| 04 | 8104985 | Рукоять | 2 |
| 05 | 4303299 | Втулка | 2 |
| 06 | 4294498 | Регулировочная шайба 0.5mm | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | J260816 | Болт с шайбой | 2 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 15 | 8104982 | Рычаг | 1 |
| 20 | 8104983 | Рычаг | 1 |
| 21 | 4117704 | Рукоятка | 1 |
| 22 | 4340154 | Рукоятка | 1 |
| 23 | 4313180 | Клемма | 2 |
| 24 | 4265540 | Ленточный зажим | 1 |
| 26 | 3069894 | Защитный чехол | 2 |
| 27 | 4654756 | Колпачок | 2 |
| 29 | 9765126 | Палец | 1 |
| 30 | J260614 | Болт с шайбой | 1 |
| 30A | J900614 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 32 | 8102410 | Рычаг (правый) | 1 |
| 33 | 8102411 | Рычаг (левый) | 1 |
| 34 | 4280298 | Втулка | 4 |
| 35 | 4294498 | Регулировочная шайба 0.5mm | 1 |
| 36 | 4417442 | Рукоятка | 2 |
| 37 | 4417423 | Гайка | 2 |
| 38 | 2042778 | Защитный чехол | 2 |
| 39 | 4388251 | Тяга | 2 |
| 40 | 9765216 | Шток | 2 |
| 41 | 4659588 | Шарнир | 2 |
| 42 | A590106 | Плоская шайба | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
| 44 | M500605 | Гайка | 2 |
| 45 | 4388285 | Палец | 2 |
| 46 | 4365839 | Стопорный палец | 2 |
| 47 | M500605 | Гайка | 2 |
| 48 | M580006 | Гайка (левый) | 2 |
| 50 | 4643277 | Вал | 1 |
| 51 | 8102408 | Рычаг | 1 |
| 52 | J260830 | Болт с шайбой | 2 |
| 52A | J900830 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 53 | 4117704 | Рукоятка | 1 |
| 54 | 4294498 | Регулировочная шайба 0.5mm | 1 |
| 55 | 9765124 | Тяга | 1 |
| 56 | J650814 | Винт | 1 |
| 57 | 4295657 | Шайба плаин | 1 |
| 58 | 4643278 | Тяга | 1 |
| 59 | 4388285 | Палец | 2 |
| 60 | 4365839 | Стопорный палец | 2 |
| 63 | 4643361 | Вал | 1 |
| 66 | 4280298 | Втулка | 2 |
| 67 | J260830 | Болт с шайбой | 2 |
| 67A | J900830 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 68 | 9765145 | Тяга | 1 |
| 69 | 4654051 | Тяга | 1 |
| 70 | 4388285 | Палец | 2 |
| 71 | 4365839 | Стопорный палец | 2 |
| 72 | 4294498 | Регулировочная шайба 0.5mm | 4 |
| 73 | 3109823 | Педаль | 1 |
| 74 | 3109824 | Педаль | 1 |
| 75 | 8102458 | Тяга | 1 |
| 76 | 4280298 | Втулка | 2 |
| 79 | 4630744 | Выключатель | 1 |
| 82 | 4664553 | Пружина | 1 |
| 83 | 9766114 | Шток | 4 |
| 84 | 4388289 | Шарнир | 4 |
| 85 | 4388351 | Шарнир | 4 |
| 86 | M500605 | Гайка | 4 |
| 87 | M580006 | Гайка (левый) | 4 |
| 88 | 4388474 | Проставка | 4 |
| 90 | 4665015 | Резиновая прокладка | 1 |
| 91 | 4665016 | Резиновая прокладка | 1 |
| 92 | J271030 | Болт с шайбой | 4 |
| 92A | J901030 | Болт | 1 |
| 92B | J222010 | Шайба | 1 |
| 93 | J780616 | Болт с внутренним шестигранником | 2 |
| 94 | J222006 | Шайба | 2 |
| 95 | J260614 | Болт с шайбой | 2 |
| 95A | J900614 | Болт | 1 |
| 95B | A590106 | Плоская шайба | 1 |
| 96 | 4280298 | Втулка | 2 |
| 97 | 9766713 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
