Гидроцилиндр стрелы — HITACHI ZX8U-2

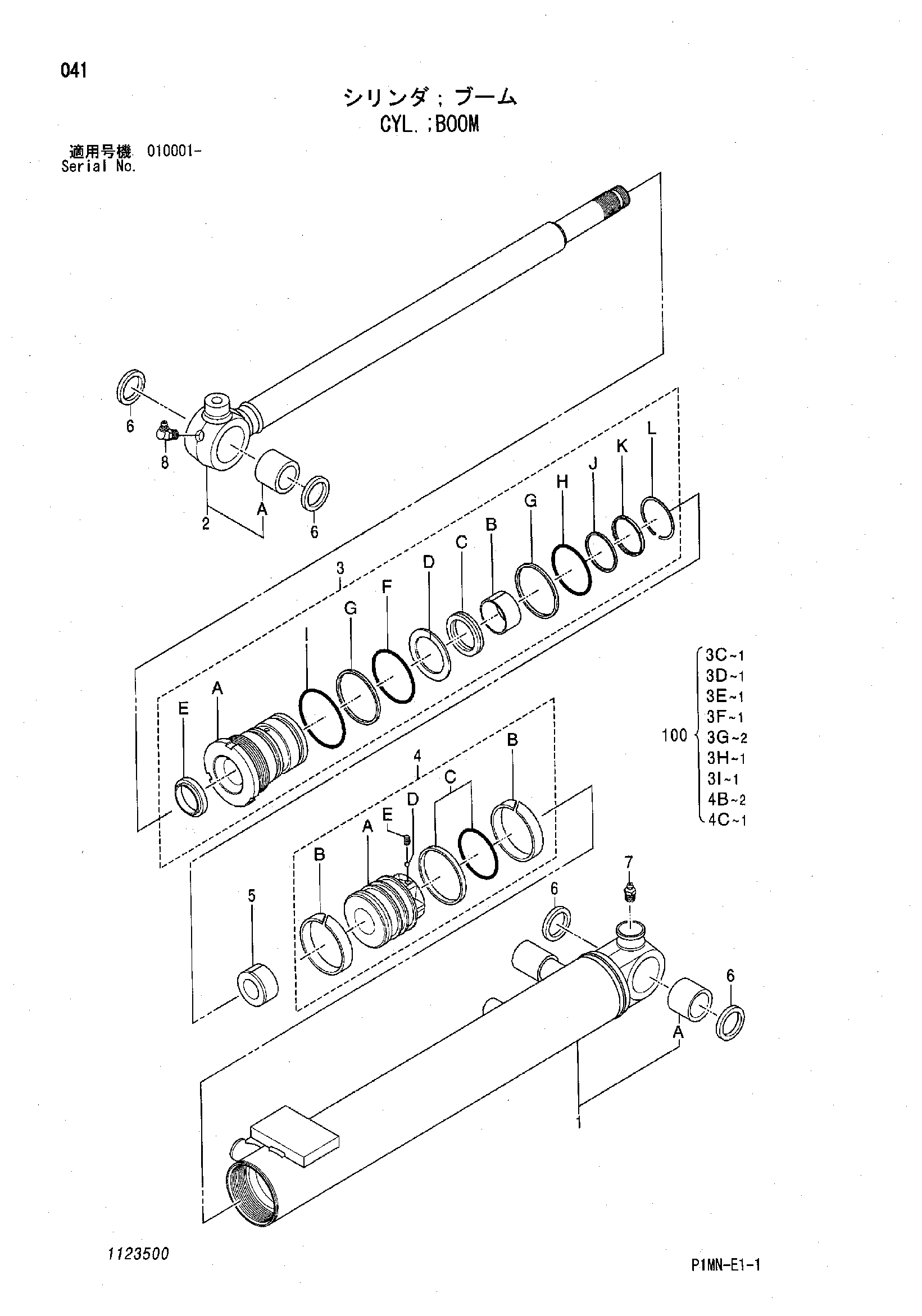

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX8U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4643626 | Гидроцилиндр стрелы | 1 | |
| 1 | 1123501 | Труба гидроцилиндра | 1 |
| 1A | 4360240 | Втулка пальца | 1 |
| 2 | 1123502 | Шток поршня | 1 |
| 2A | 4360240 | Втулка пальца | 1 |
| 3 | 1123503 | Головка гидроцилиндра | 1 |
| 3A | 1123504 | Головка: гидроцилиндр. | 1 |
| 3B | 0430303 | Втулка | 1 |
| 3C | 0430304 | U-образная манжета | 1 |
| 3D | 1117905 | Опорное кольцо | 1 |
| 3E | 0800104 | Грязесъёмное кольцо | 1 |
| 3F | 0429907 | Уплотнительное кольцо | 1 |
| 3G | 0429908 | Опорное кольцо | 2 |
| 3H | 0429909 | Уплотнительное кольцо | 1 |
| 3I | 0429910 | Уплотнительное кольцо | 1 |
| 3J | 0430407 | Кольцо амортизатор | 1 |
| 3K | 0430408 | Проставка | 1 |
| 3L | 0430409 | Ограничитель | 1 |
| 4 | 1118004 | Поршень в сборе | 1 |
| 4A | 1118005 | Поршень | 1 |
| 4B | 0429915 | Кольцо | 2 |
| 4C | 0429916 | Уплотнительное кольцо | 1 |
| 4D | 0429917 | Стальной шарик | 1 |
| 4E | 0429918 | Установочный винт | 1 |
| 5 | 1123505 | Амортизирующий подшипник | 1 |
| 6 | 4473083 | Пылезащитное уплотнение | 4 |
| 7 | 0429920 | Пресс-маслёнка | 1 |
| 8 | 0429921 | Пресс-маслёнка | 1 |
| 100 | 4670754 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
