Гидроцилиндр отвала — HITACHI ZX8U-2

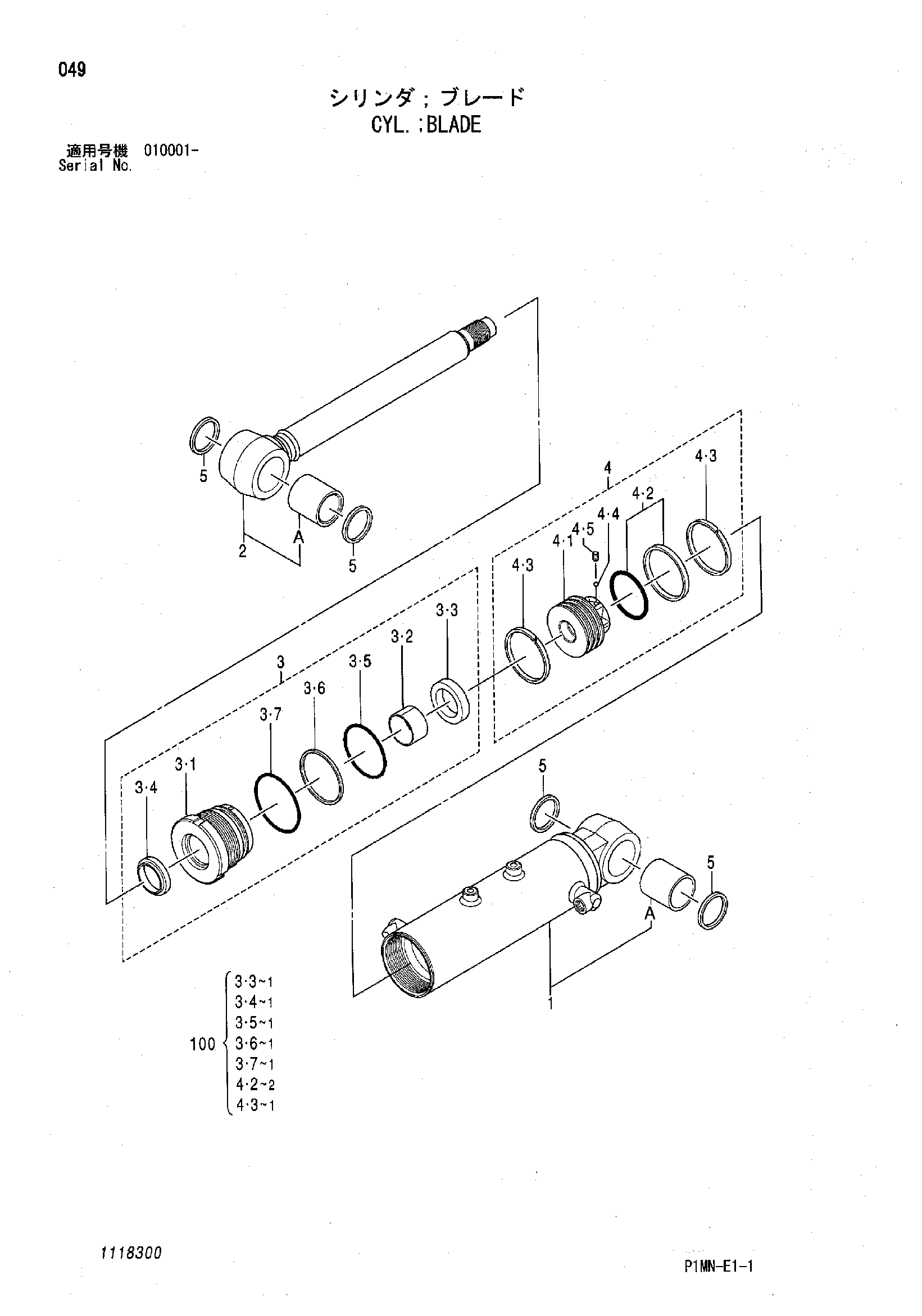

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX8U-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4643630 | Гидроцилиндр отвала | 1 | |
| 1 | 1118301 | Труба гидроцилиндра | 1 |
| 1A | 4359442 | Втулка | 1 |
| 2 | 1118302 | Шток поршня | 1 |
| 2A | 4359442 | Втулка | 1 |
| 3 | 1118303 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 1118304 | Головка гидроцилиндра | 1 |
| 3-2 | 1118305 | Втулка | 1 |
| 3-3 | 1118306 | U-образная манжета | 1 |
| 3-4 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-5 | 0430808 | Уплотнительное кольцо | 1 |
| 3-6 | 0986605 | Опорное кольцо | 1 |
| 3-7 | 0736306 | Уплотнительное кольцо | 1 |
| 4 | 1118307 | Поршень в сборе | 1 |
| 4-1 | 1118308 | Поршень | 1 |
| 4-2 | 0430412 | Уплотнительное кольцо | 1 |
| 4-3 | 1118309 | Направляющее кольцо | 2 |
| 4-4 | 0429918 | Установочный винт | 1 |
| 4-5 | 0429917 | Стальной шарик | 1 |
| 5 | 4473083 | Пылезащитное уплотнение | 4 |
| 100 | 4667454 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8U-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
