Вентилятор клапан (для масляный радиатор)(реверсе тип) — HITACHI ZX870R-3F

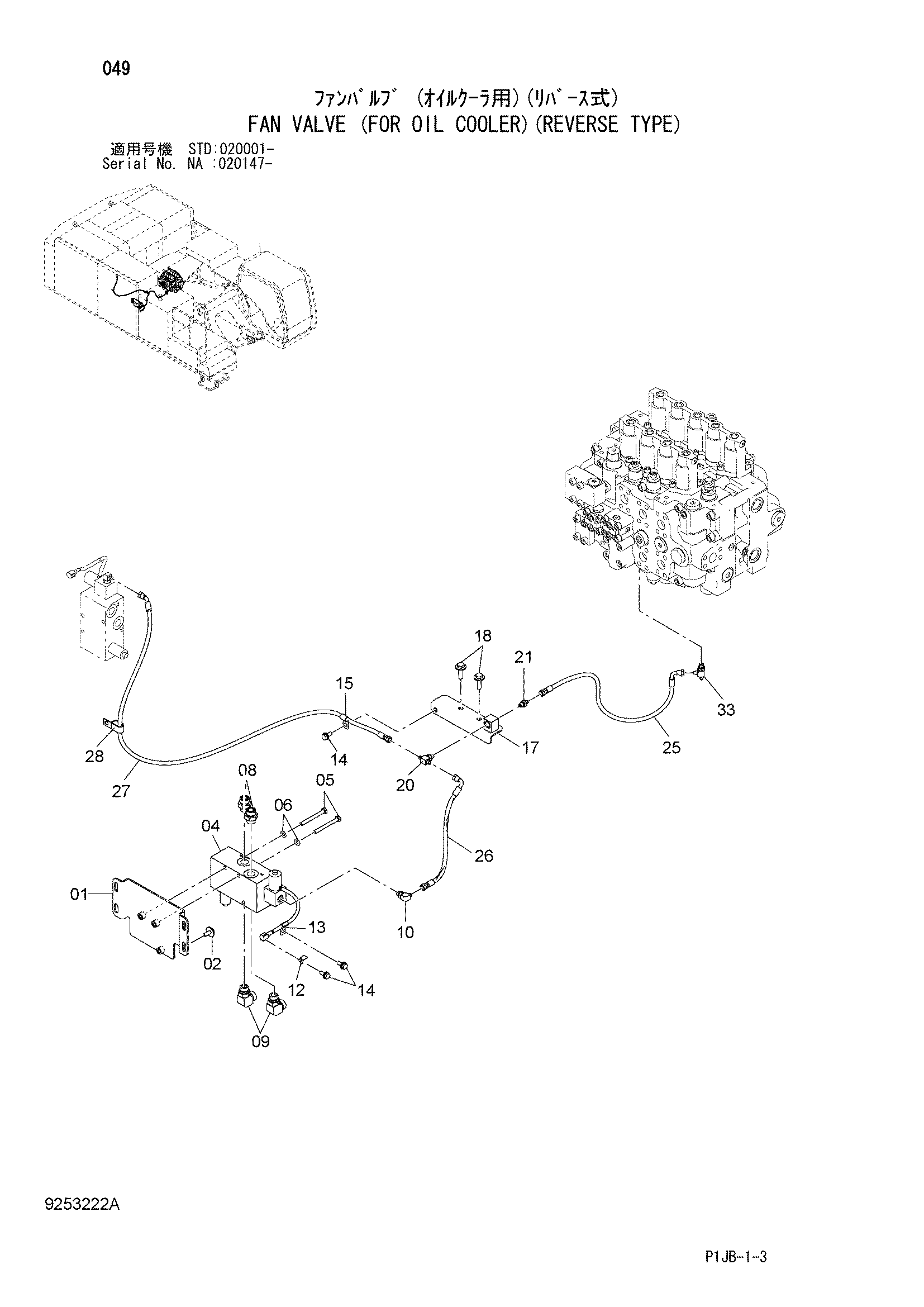

Заводская схема «Вентилятор клапан (для масляный радиатор)(реверсе тип)» для HITACHI ZX870R-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101515 | Кронштейн | 1 |
| 02 | J281030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 4639168 | Электромагнитный клапан | 1 |
| 05 | J901000 | Болт | 3 |
| 06 | A590110 | Плоская шайба | 3 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853366 | Угловой штуцер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4257159 | Кронштейн | 1 |
| 13 | 4190261 | Зажим | 1 |
| 14 | J271025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4190272 | Зажим | 1 |
| 17 | 8109375 | Кронштейн | 1 |
| 18 | J281245 | Болт с шайбой | 2 |
| 18A | J901245 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 20 | A852522 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4427782 | Шланг | 1 |
| 26 | 4452734 | Шланг | 1 |
| 27 | 4334311 | Шланг | 1 |
| 28 | 4190282 | Зажим | 1 |
| 33 | A852422 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
