BE рукоять 2.9m — HITACHI ZX870R-3F

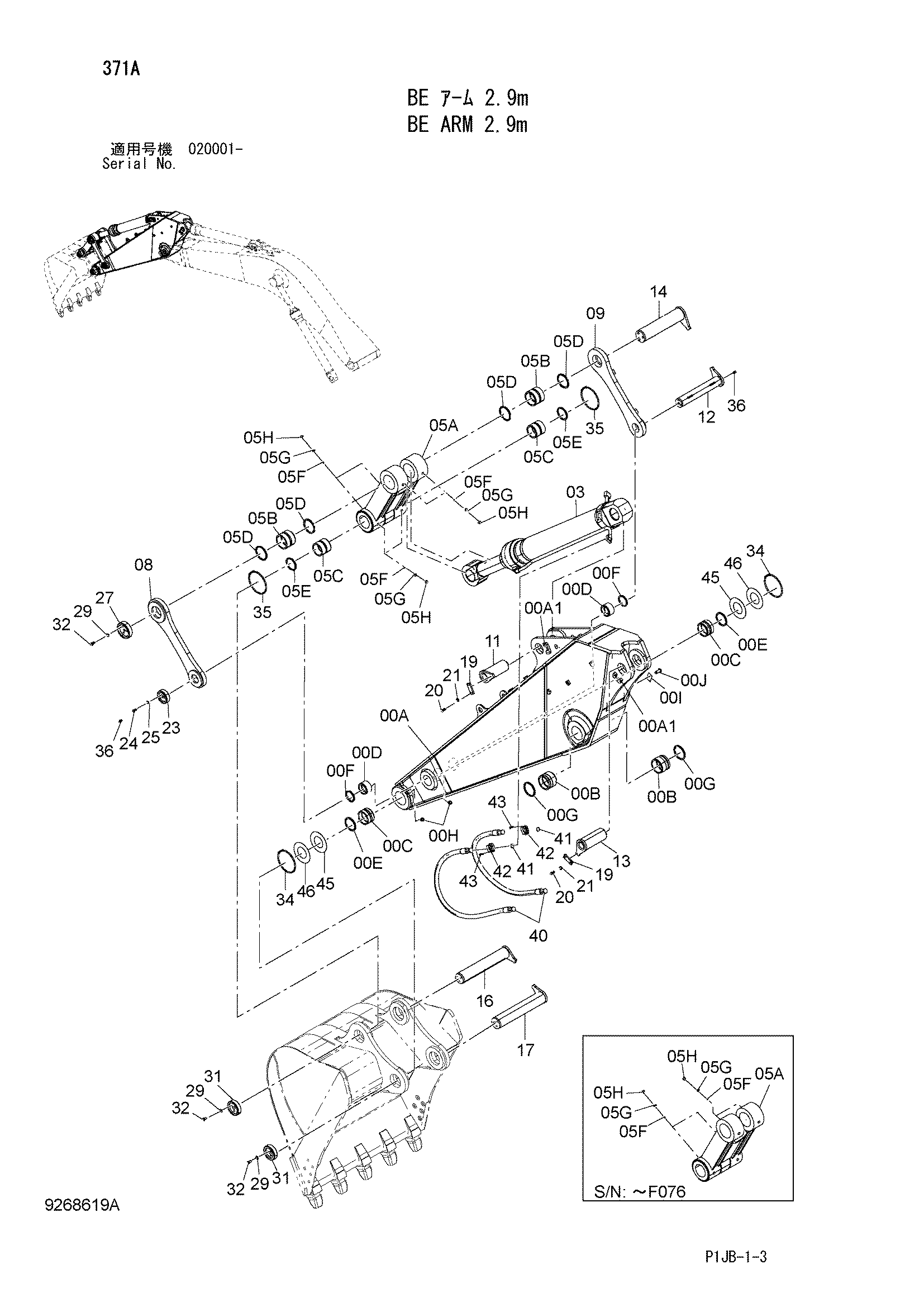

Заводская схема «BE рукоять 2.9m» для HITACHI ZX870R-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268620 | Рукоять (BE) | 1 |
| 00A | 5010967 | Рукоять укороченный | 1 |
| 00A1 | 4379221 | Ограничитель | 2 |
| 00B | 4638804 | Втулка | 2 |
| 00C | 3100789 | Втулка | 2 |
| 00D | 4638807 | Втулка | 2 |
| 00E | 4251766 | Пылезащитное уплотнение | 2 |
| 00F | 4613566 | Пылезащитное уплотнение | 2 |
| 00G | 4641151 | Пылезащитное уплотнение | 2 |
| 00H | J75481 | Пресс-маслёнка | 2 |
| 00J | M492564 | Приводной винт | 4 |
| 03 | 4659271 | Гидроцилиндр ковша | 1 |
| 05 | 9252961 замена: 9275593 | Тяга A | 1 |
| 05A | 7048781 замена: 1033844 | Тяга | 1 |
| 05B | 4638808 | Втулка | 2 |
| 05C | 4638810 | Втулка | 2 |
| 05D | 4641151 | Пылезащитное уплотнение | 4 |
| 05E | 4254520 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 8 |
| 05G | 4130686 | Втулка | 8 |
| 05H | 4105912 | Колпачок | 8 |
| 05 | 9275593 | Тяга A | 1 |
| 05A | 1033844 | Тяга | 1 |
| 05B | 4638808 | Втулка | 2 |
| 05C | 4638810 | Втулка | 2 |
| 05D | 4641151 | Пылезащитное уплотнение | 4 |
| 05E | 4254520 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 4 |
| 05G | 4130686 | Втулка | 4 |
| 05H | 4105912 | Колпачок | 4 |
| 08 | 8104696 | Тяга | 1 |
| 09 | 8104697 | Тяга | 1 |
| 11 | 8067795 | Палец | 1 |
| 12 | 8100951 | Палец | 1 |
| 13 | 8100948 | Палец | 1 |
| 14 | 8100953 | Палец | 1 |
| 16 | 8104947 | Палец | 1 |
| 17 | 8106621 | Палец | 1 |
| 19 | 4122729 | Пластина | 2 |
| 20 | J912045 | Болт | 4 |
| 21 | J222020 | Шайба | 4 |
| 23 | 4393378 | Ограничитель | 1 |
| 24 | J241645 | Болт | 3 |
| 25 | J222016 | Шайба | 3 |
| 27 | 4652101 | Ограничитель | 1 |
| 29 | J222020 | Шайба | 9 |
| 31 | 4393380 | Ограничитель | 2 |
| 32 | J912045 | Болт | 9 |
| 34 | 4487586 | Уплотнительное кольцо | 2 |
| 35 | 4487692 | Уплотнительное кольцо | 2 |
| 36 | J75481 | Пресс-маслёнка | 2 |
| 40 | 4660158 | Шланг | 2 |
| 41 | 4508805 | Уплотнительное кольцо | 2 |
| 42 | 4089703 | Разъёмный фланец | 4 |
| 43 | M341445 | Болт с внутренним шестигранником | 8 |
| 45 | 4643720 | Упорная пластина 2.0mm | 2 |
| 46 | 4643721 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
