Гидроцилиндр рукояти (погрузчик) — HITACHI ZX870R-3F

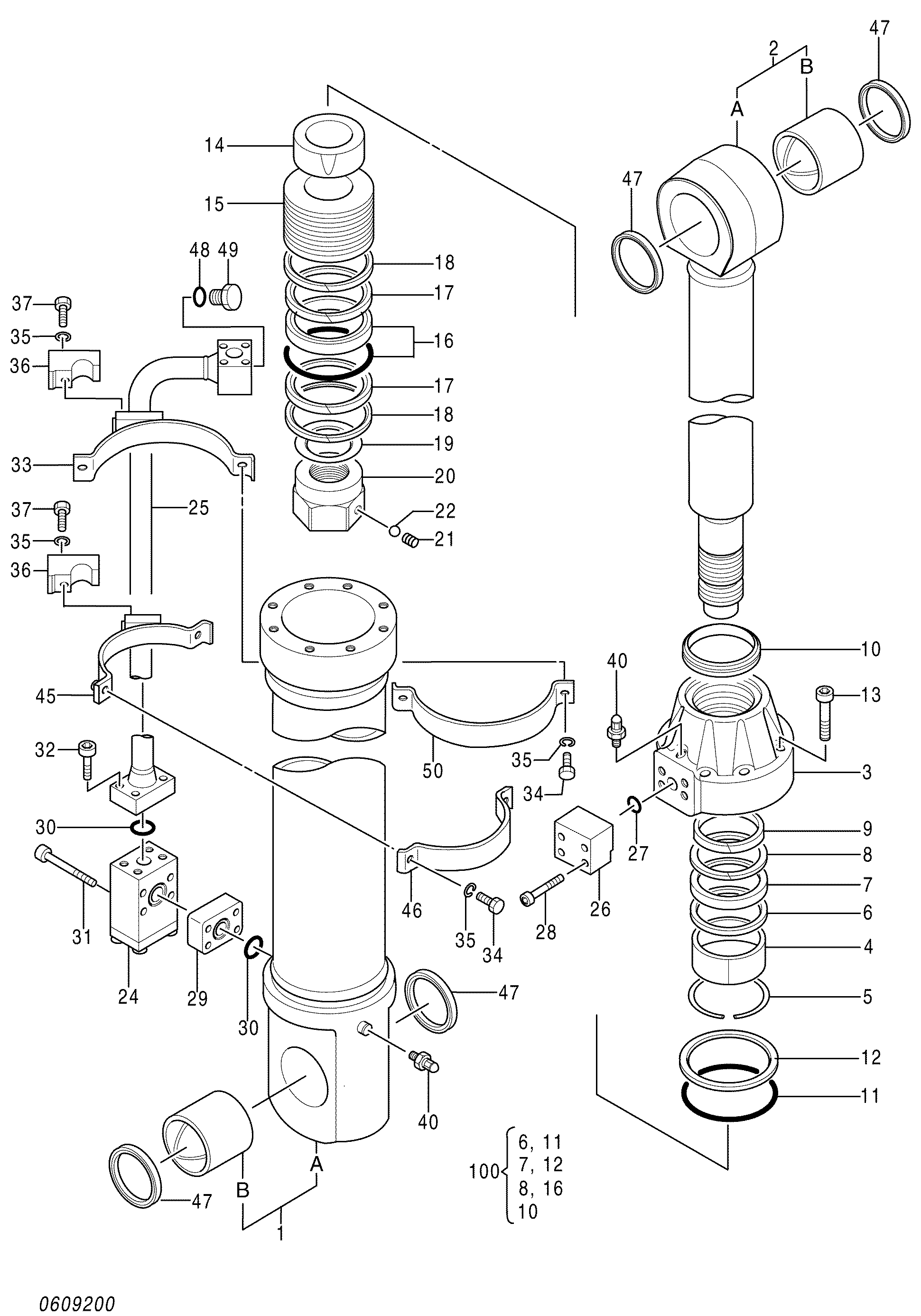

Заводская схема «Гидроцилиндр рукояти (погрузчик)» для HITACHI ZX870R-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4328130 | Гидроцилиндр рукояти | 1 | |
| 1 | 4330684 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0609201 | Труба гидроцилиндра | 1 |
| 1B | 0417402 | Втулка пальца | 1 |
| 2 | 4330671 | Шток поршня в сборе | 1 |
| 2A | 0609202 | Шток поршня | 1 |
| 2B | 0417402 | Втулка пальца | 1 |
| 3 | 0379805 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0417405 | Кольцо | 1 |
| 7 | 4094949 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0417406 | Кольцо | 1 |
| 10 | 0242506 замена: 0977905 | Грязесъёмное кольцо | 1 |
| 10 | 0977905 | Грязесъёмное кольцо | 1 |
| 11 | A811190 | Oーкольцо | 1 |
| 12 | 0257007 | Опорное кольцо | 1 |
| 13 | 0353013 | Болт с внутренним шестигранником | 8 |
| 14 | 0609203 | Амортизирующий подшипник | 1 |
| 15 | 0379810 | Поршень | 1 |
| 16 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 17 | 0340108 | Кольцо | 2 |
| 18 | 4199817 | Кольцо | 2 |
| 19 | 0379813 | Регулировочная шайба | 1 |
| 20 | 0379814 | Гайка | 1 |
| 21 | 0379815 | Установочный винт | 1 |
| 22 | 0109124 | Шарик | 1 |
| 24 | 0417408 | Клапан словретур | 1 |
| 25 | 0417409 | Трубка | 1 |
| 26 | 0288108 | Соединение | 1 |
| 27 | 955612 | Oーкольцо | 1 |
| 28 | 0171719 | Болт с внутренним шестигранником | 4 |
| 29 | 0417410 | Соединение | 1 |
| 30 | 4069900 | Oーкольцо | 2 |
| 31 | 0417411 | Болт с внутренним шестигранником | 4 |
| 32 | 4104495 | Болт с внутренним шестигранником | 4 |
| 33 | 0417412 | Лента | 1 |
| 34 | 0379919 | Болт | 4 |
| 35 | A590914 | Пружинная шайба | 6 |
| 36 | 0379917 замена: 0978313 | Хомут трубки | 2 |
| 36 | 0978313 | Хомут трубки | 2 |
| 37 | 0379918 | Болт | 2 |
| 40 | 0237418 | Бреедер воздушный | 2 |
| 45 | 0417413 | Лента | 1 |
| 46 | 0417414 | Лента | 1 |
| 47 | 0417415 | Грязесъёмное кольцо | 4 |
| 48 | 992444 | Oーкольцо | 1 |
| 49 | 0349308 | Пробка | 1 |
| 50 | 0417416 | Лента | 1 |
| 100 | 4291362 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
