Гидролинии хода крышка <850, 870H> — HITACHI ZX870R-3F

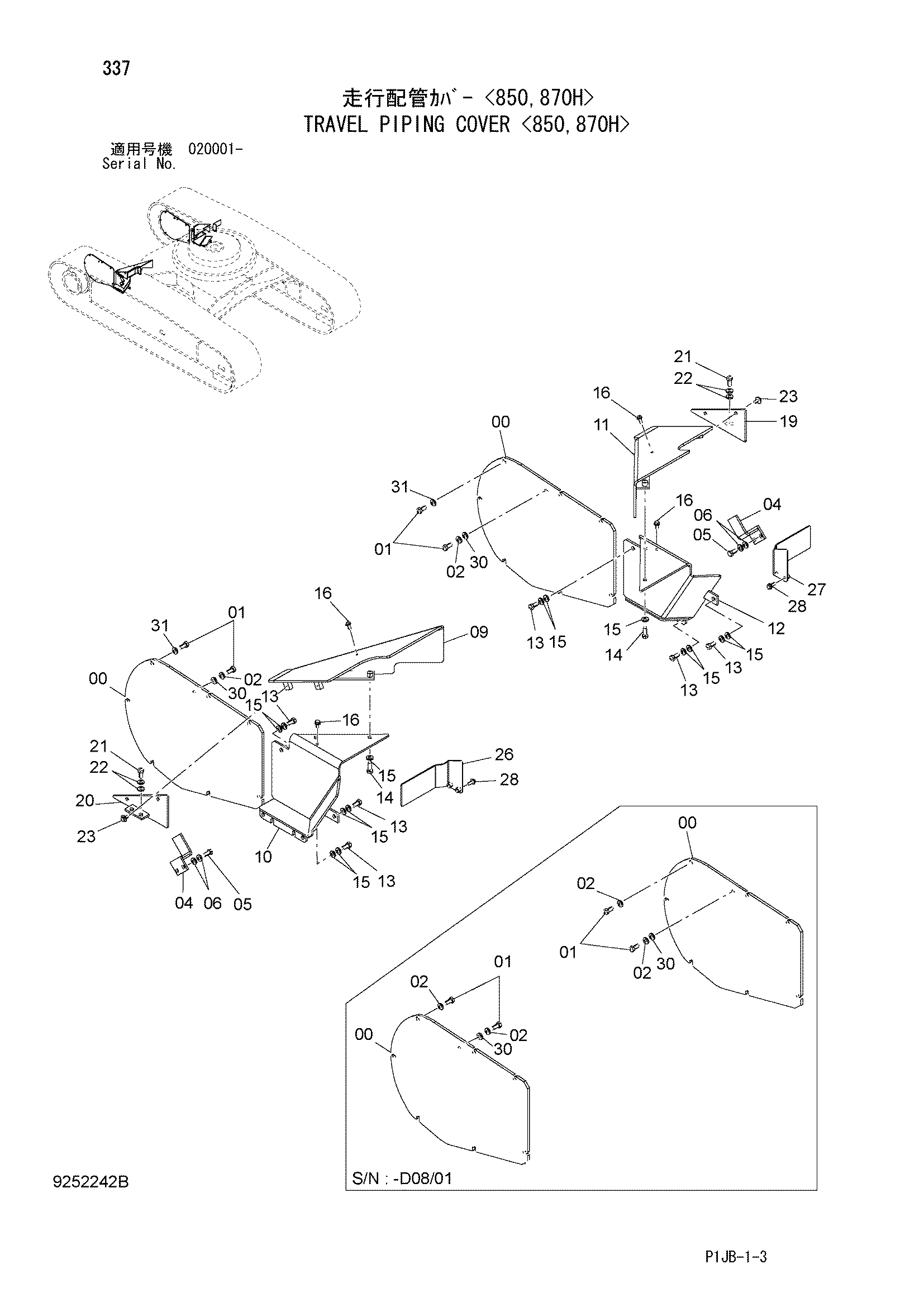

Заводская схема «Гидролинии хода крышка <850, 870H>» для HITACHI ZX870R-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3091205 | Крышка | 2 |
| 01 | 4257968 | Болт башмак | 16 |
| 02 | J222016 | Шайба | 16 |
| 02 | J222016 | Шайба | 2 |
| 04 | 9756131 | Кронштейн | 2 |
| 05 | J901635 | Болт | 4 |
| 06 | J222016 | Шайба | 8 |
| 09 | 6023941 | Крышка | 1 |
| 10 | 7048911 | Крышка | 1 |
| 11 | 6023940 | Крышка | 1 |
| 12 | 7048910 | Крышка | 1 |
| 13 | 4257968 | Болт башмак | 12 |
| 14 | J901645 | Болт | 4 |
| 15 | J222016 | Шайба | 28 |
| 16 | J271230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 8099898 | Крышка | 1 |
| 20 | 8099899 | Крышка | 1 |
| 21 | 4257968 | Болт башмак | 4 |
| 22 | J222016 | Шайба | 8 |
| 23 | J281230 | Болт с шайбой | 4 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 26 | 8099897 | Крышка | 1 |
| 27 | 8099896 | Крышка | 1 |
| 28 | J271235 | Болт с шайбой | 4 |
| 28A | J901235 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | J222016 | Шайба | 2 |
| 31 | A590916 | Пружинная шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
