Основные гидролинии (2) — HITACHI ZX870R-3F

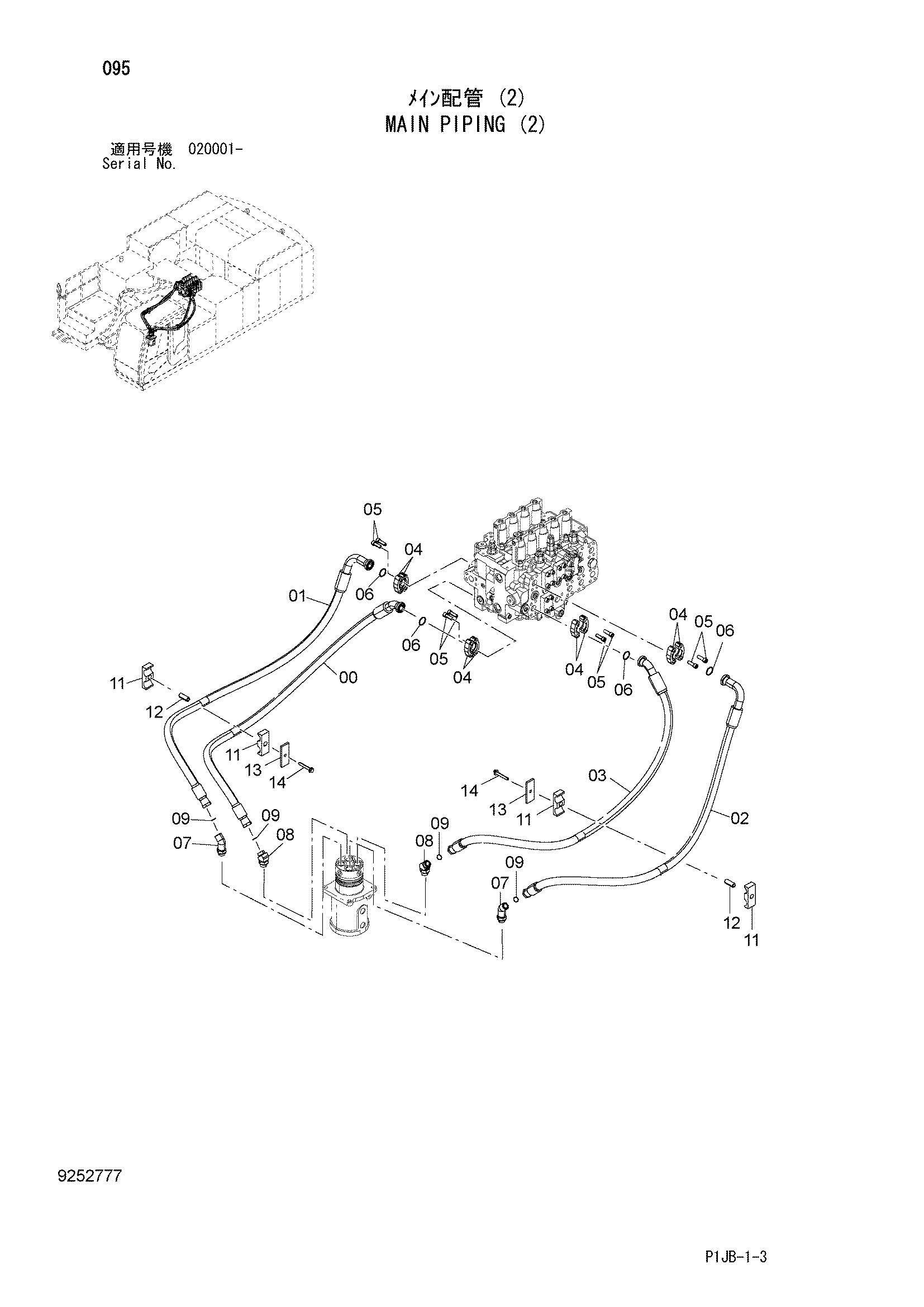

Заводская схема «Основные гидролинии (2)» для HITACHI ZX870R-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642438 | Шланг | 1 |
| 01 | 4652984 | Шланг | 1 |
| 02 | 4652982 | Шланг | 1 |
| 03 | 4652983 | Шланг | 1 |
| 04 | 4089703 | Разъёмный фланец | 8 |
| 05 | M341445 | Болт с внутренним шестигранником | 16 |
| 06 | 4508805 | Уплотнительное кольцо | 4 |
| 07 | 4274593 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853288 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4205615 | Хомут шланга | 4 |
| 12 | 4205614 | Проставка | 2 |
| 13 | 4224002 замена: 4711050 | Пластина | 2 |
| 13 | 4711050 | Пластина | 2 |
| 14 | J271285 | Болт с шайбой | 2 |
| 14A | J901285 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 14 | J271280 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
