Гидроцилиндр рукояти — HITACHI ZX870R-3

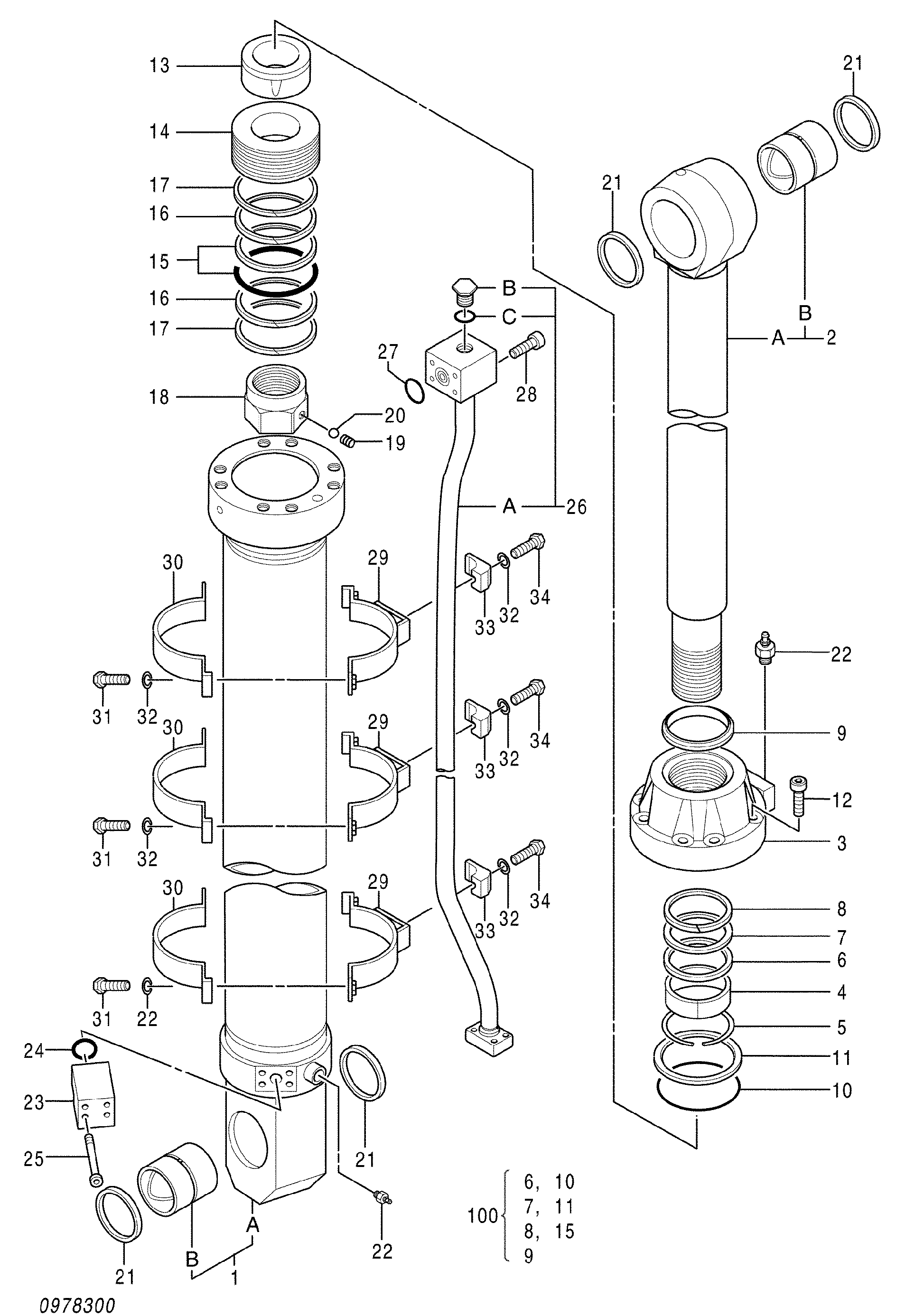

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX870R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4638083	Гидроцилиндр рукояти	1
1-22	4653865	Гидроцилиндр.(пипелесс)	1
1	0978301	Труба гидроцилиндра в сборе	1
1B	0978302	Втулка пальца	1
2	0978303	Шток поршня в сборе	1
2B	0978302	Втулка пальца	1
3	0978304	Головка гидроцилиндра	1
4	0400204	Втулка	1
5	0171705	Стопорное кольцо	1
6	0952504	Кольцо	1
7	0978305	U-образная манжета	1
8	0242305	Опорное кольцо	1
9	0978306	Грязесъёмное кольцо	1
10	A811210	Уплотнительное кольцо	1
11	0831306	Опорное кольцо	1
12	0343305	Болт с внутренним шестигранником	8
13	0781704	Амортизирующий подшипник	1
14	0978307	Поршень	1
15	0242712	Уплотнительное кольцо	1
16	0978308	Направляющее кольцо	2
17	0242714	Кольцо	2
18	0781707	Гайка	1
19	0400215	Установочный винт	1
20	0400216	Стальной шарик	1
21	0978007	Грязесъёмное кольцо	4
22	0643016	Воздушный клапан	2
23	0978309	Соединение	1
24	4113161	Уплотнительное кольцо	1
25	0339715	Болт с внутренним шестигранником	4
26	0978310	Трубка в сборе	1
27	4069900	Уплотнительное кольцо	1
28	0191916	Болт с внутренним шестигранником	4
29-34	0978311	Лента в сборе	1
29	0978312	Лента	3
30	0831310	Лента	3
31	0379919	Болт	6
32	A590914	Пружинная шайба	9
33	0379917 замена: 0978313	Хомут трубки	3
33	0978313	Хомут трубки	3
34	0236916	Болт	3
100	4653862	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
