Гидролинии хода крышка <850LC, 870LCH> — HITACHI ZX870R-3

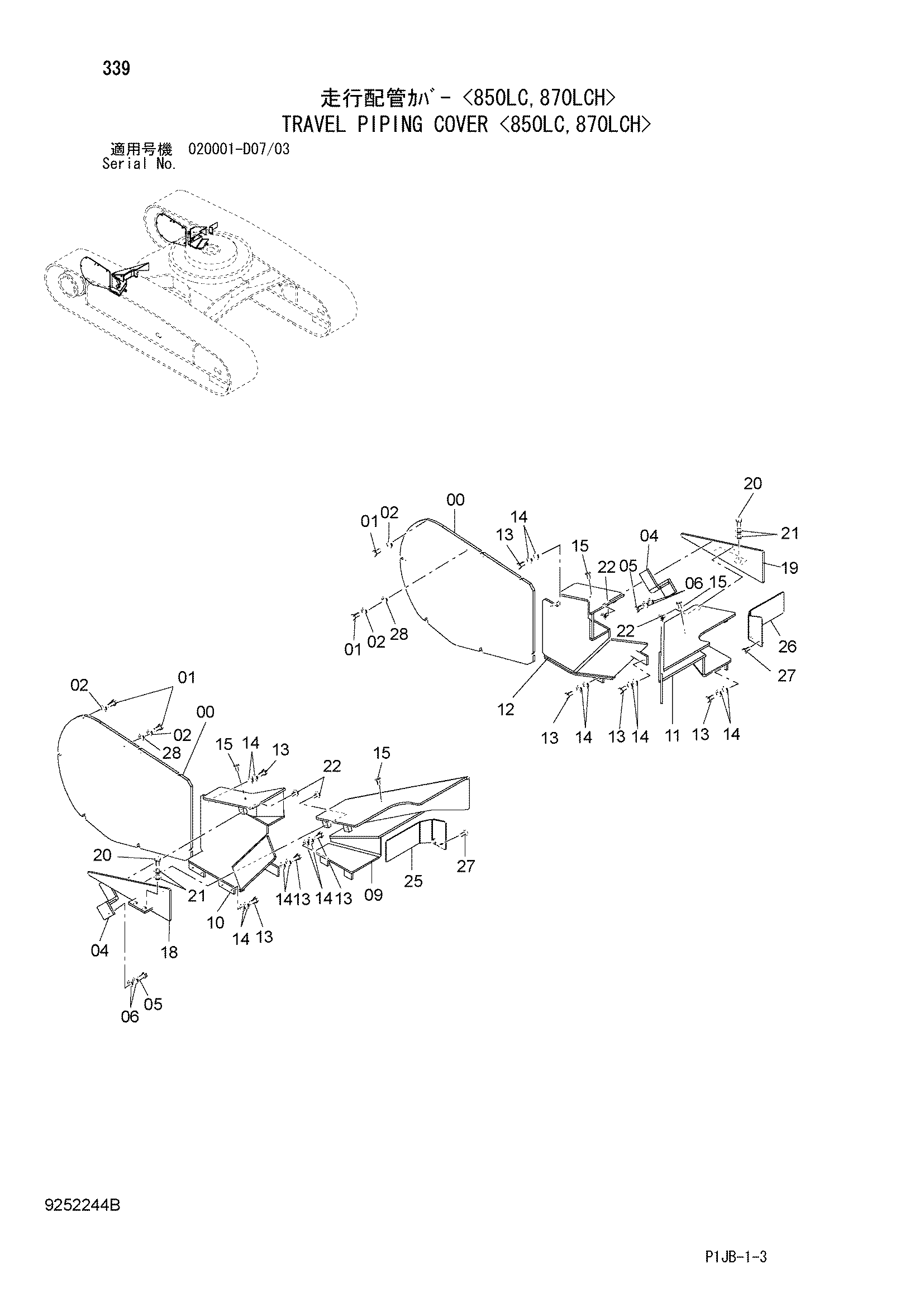

Заводская схема «Гидролинии хода крышка <850LC, 870LCH>» для HITACHI ZX870R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3091205 | Крышка | 2 |
| 01 | 4257968 | Болт башмак | 16 |
| 02 | J222016 | Шайба | 16 |
| 04 | 9756131 | Кронштейн | 2 |
| 05 | J901635 | Болт | 4 |
| 06 | J222016 | Шайба | 8 |
| 09 | 6021470 | Крышка | 1 |
| 10 | 7043553 | Крышка | 1 |
| 11 | 6021479 | Крышка | 1 |
| 12 | 7043554 | Крышка | 1 |
| 13 | 4257968 | Болт башмак | 16 |
| 14 | J222016 | Шайба | 32 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | 8082865 | Крышка | 1 |
| 19 | 8082866 | Крышка | 1 |
| 20 | 4257968 | Болт башмак | 4 |
| 21 | J222016 | Шайба | 8 |
| 22 | J281230 | Болт с шайбой | 6 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 25 | 8100131 | Крышка | 1 |
| 26 | 8101298 | Крышка | 1 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J222016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
