Рукоять 5.4m — HITACHI ZX870R-3

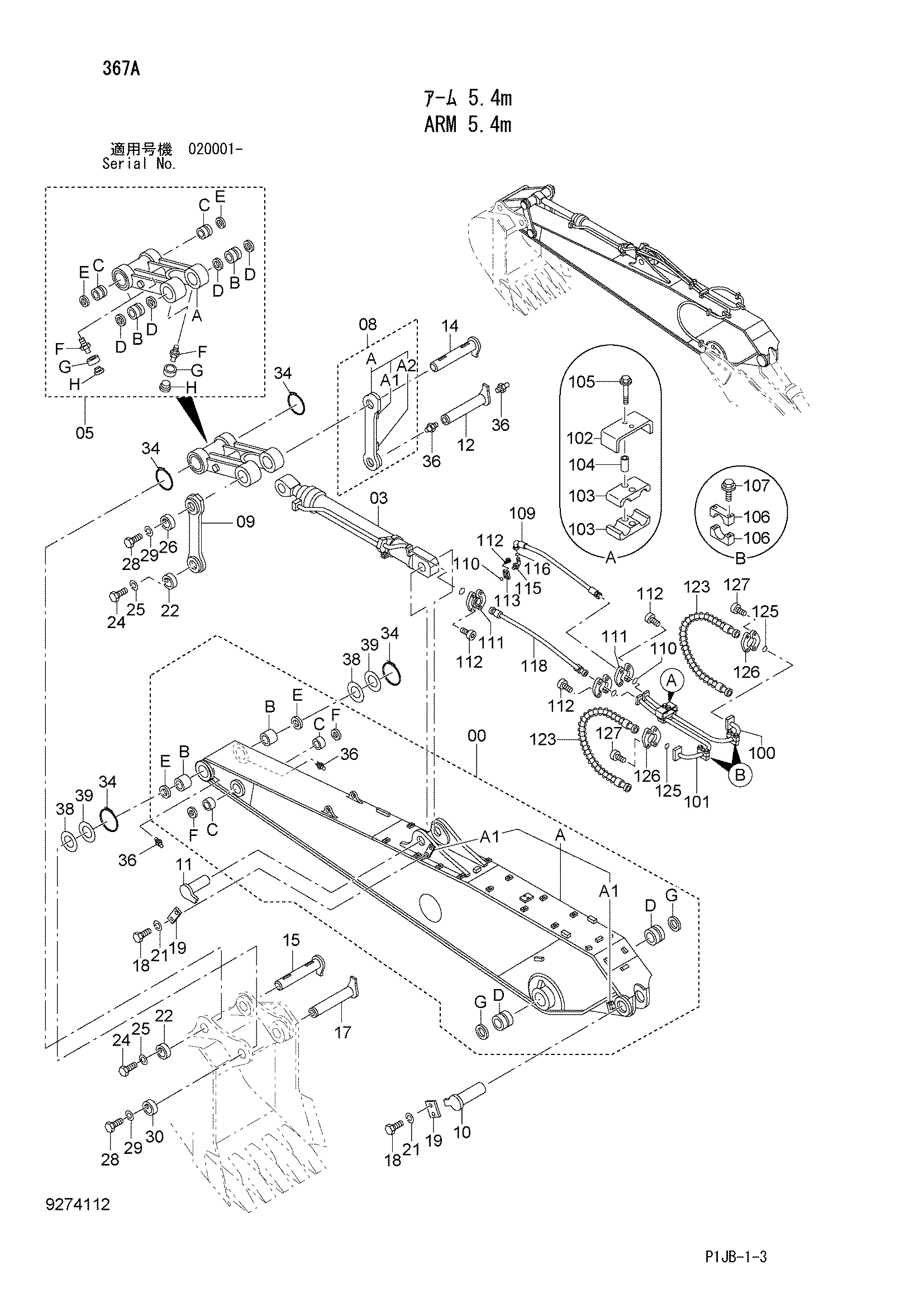

Заводская схема «Рукоять 5.4m» для HITACHI ZX870R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9274113 | Рукоять (удлинённый) | 1 |
| 00A | 5011194 | Рукоять | 1 |
| 00A1 | 4379221 | Ограничитель | 2 |
| 00B | 4421175 | Втулка | 2 |
| 00C | 4129729 | Втулка | 2 |
| 00D | 4638804 | Втулка | 2 |
| 00E | 4254520 | Пылезащитное уплотнение | 2 |
| 00F | 4251212 | Пылезащитное уплотнение | 2 |
| 00G | 4641151 | Пылезащитное уплотнение | 2 |
| 00H | 4454761 | Информационная табличка | 1 |
| 00I | M492564 | Приводной винт | 4 |
| 03 | 4665849 | Гидроцилиндр ковша | 1 |
| 05 | 9274114 | Тяга | 1 |
| 05A | 7052095 | Тяга | 1 |
| 05B | 4234708 | Втулка | 2 |
| 05C | 4474098 | Втулка | 2 |
| 05D | 4251753 | Пылезащитное уплотнение | 4 |
| 05E | 4324194 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 8 |
| 05G | 4130686 | Втулка | 8 |
| 05H | 4105912 | Колпачок | 8 |
| 08 | 8065547 | Тяга | 1 |
| 08A1 | 4379220 | Ограничитель | 1 |
| 08A2 | 4379219 | Ограничитель | 1 |
| 09 | 8065548 | Тяга | 1 |
| 10 | 8100948 | Палец | 1 |
| 11 | 8102807 | Палец | 1 |
| 12 | 8102808 | Палец | 1 |
| 14 | 8101371 | Палец | 1 |
| 15 | 8102813 | Палец | 1 |
| 17 | 8102806 | Палец | 1 |
| 18 | J912045 | Болт | 4 |
| 19 | 4122729 | Пластина | 2 |
| 21 | J222020 | Шайба | 4 |
| 22 | 4393378 | Ограничитель | 2 |
| 24 | J241645 | Болт | 6 |
| 25 | J222016 | Шайба | 6 |
| 26 | 4393383 | Ограничитель | 1 |
| 28 | J912050 | Болт | 6 |
| 29 | J222020 | Шайба | 6 |
| 30 | 4393381 | Ограничитель | 1 |
| 34 | 4487585 | Уплотнительное кольцо | 4 |
| 36 | J75481 | Пресс-маслёнка | 4 |
| 38 | 4379157 | Упорная пластина | 2 |
| 39 | 4379158 | Упорная пластина | 2 |
| 100 | 8108252 | Трубка | 1 |
| 101 | 8108253 | Трубка | 1 |
| 102 | 4304481 | Хомут трубки | 1 |
| 103 | 4337125 | Хомут | 2 |
| 104 | 4304539 | Проставка | 2 |
| 105 | J271290 | Болт с шайбой | 2 |
| 105A | J901290 | Болт | 1 |
| 105B | J222012 | Шайба | 1 |
| 106 | 4645250 | Хомут трубки | 4 |
| 107 | J271200 | Болт с шайбой | 4 |
| 107A | J901200 | Болт | 1 |
| 107B | J222012 | Шайба | 1 |
| 109 | 4666129 | Шланг | 1 |
| 110 | 4508805 | Уплотнительное кольцо | 3 |
| 111 | 4089703 | Разъёмный фланец | 4 |
| 112 | M341445 | Болт с внутренним шестигранником | 12 |
| 113 | 3109734 | Фланец | 1 |
| 115 | 4314060 | Угловой штуцер | 1 |
| 115A | 970860 | Уплотнительное кольцо | 1 |
| 116 | 4187329 | Уплотнительное кольцо | 1 |
| 118 | 4666132 | Шланг | 1 |
| 123 | 4653141 | Шланг | 2 |
| 125 | 4508805 | Уплотнительное кольцо | 2 |
| 126 | 4089703 | Разъёмный фланец | 4 |
| 127 | M341445 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
