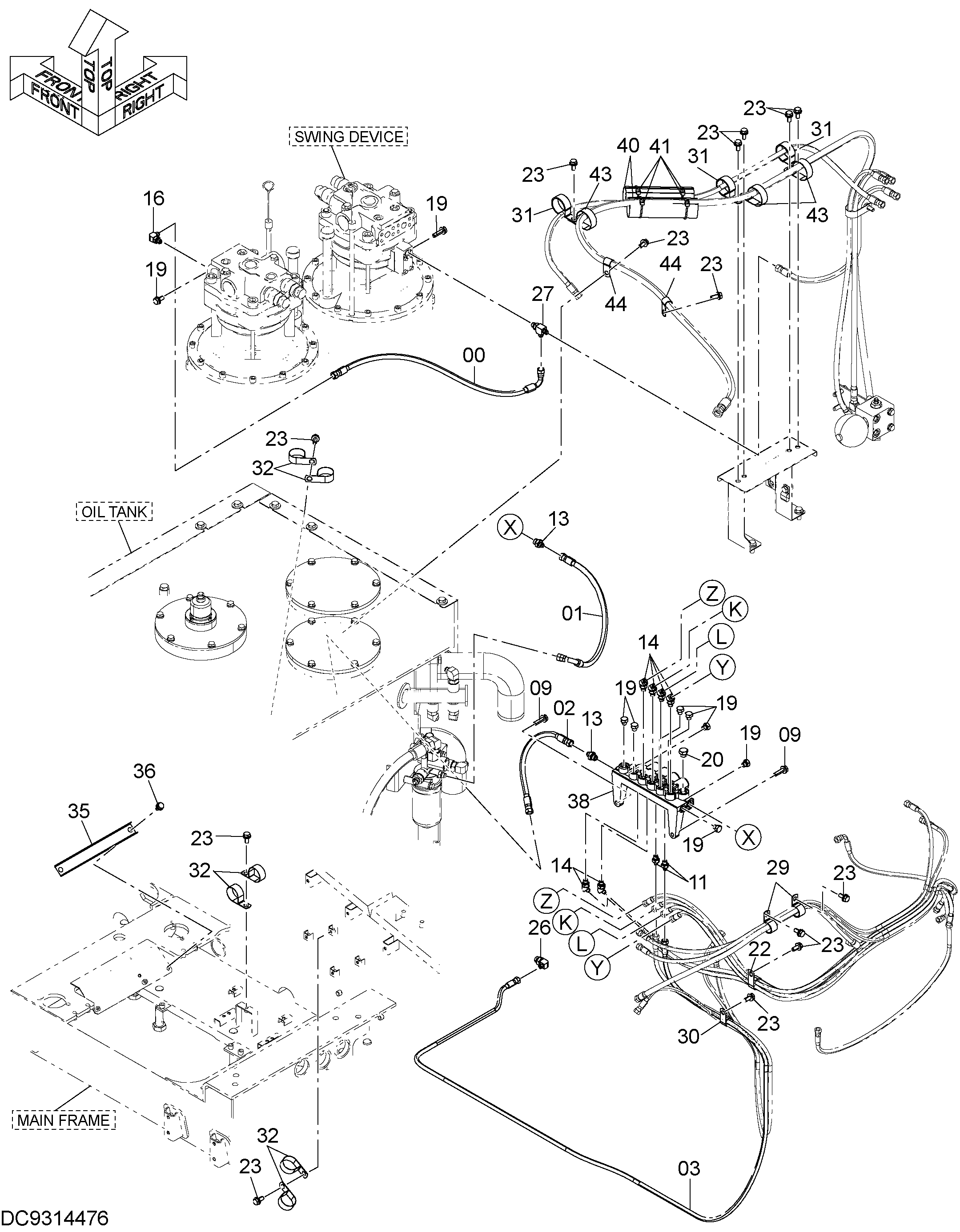

Пилотные гидролинии (4) — HITACHI ZX870LCR-5G
Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX870LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4715796 | Шланг | 1 |
| 01 | 4222023 | Шланг | 1 |
| 02 | 4715797 | Шланг | 1 |
| 03 | 4715798 | Шланг | 1 |
| 09 | J271040 | Болт с шайбой | 2 |
| 09A | J901040 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852222 | Угловой штуцер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 9 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A885003 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4190264 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 14 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | A852332 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852423 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4192035 | Зажим | 2 |
| 30 | 4190263 | Зажим | 1 |
| 31 | 4190265 | Зажим | 3 |
| 32 | 4193848 | Зажим | 6 |
| 35 | 4341877 | Хомут шланга | 1 |
| 36 | J271020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 9314072 | Электромагнитный клапан | 1 |
| 40 | 4108106 | Резиновая прокладка | 2 |
| 41 | 4055312 | Ленточный зажим | 4 |
| 43 | 4193816 | Зажим | 3 |
| 44 | 4190262 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
