Управление двигателем — HITACHI ZX870LCR-5G

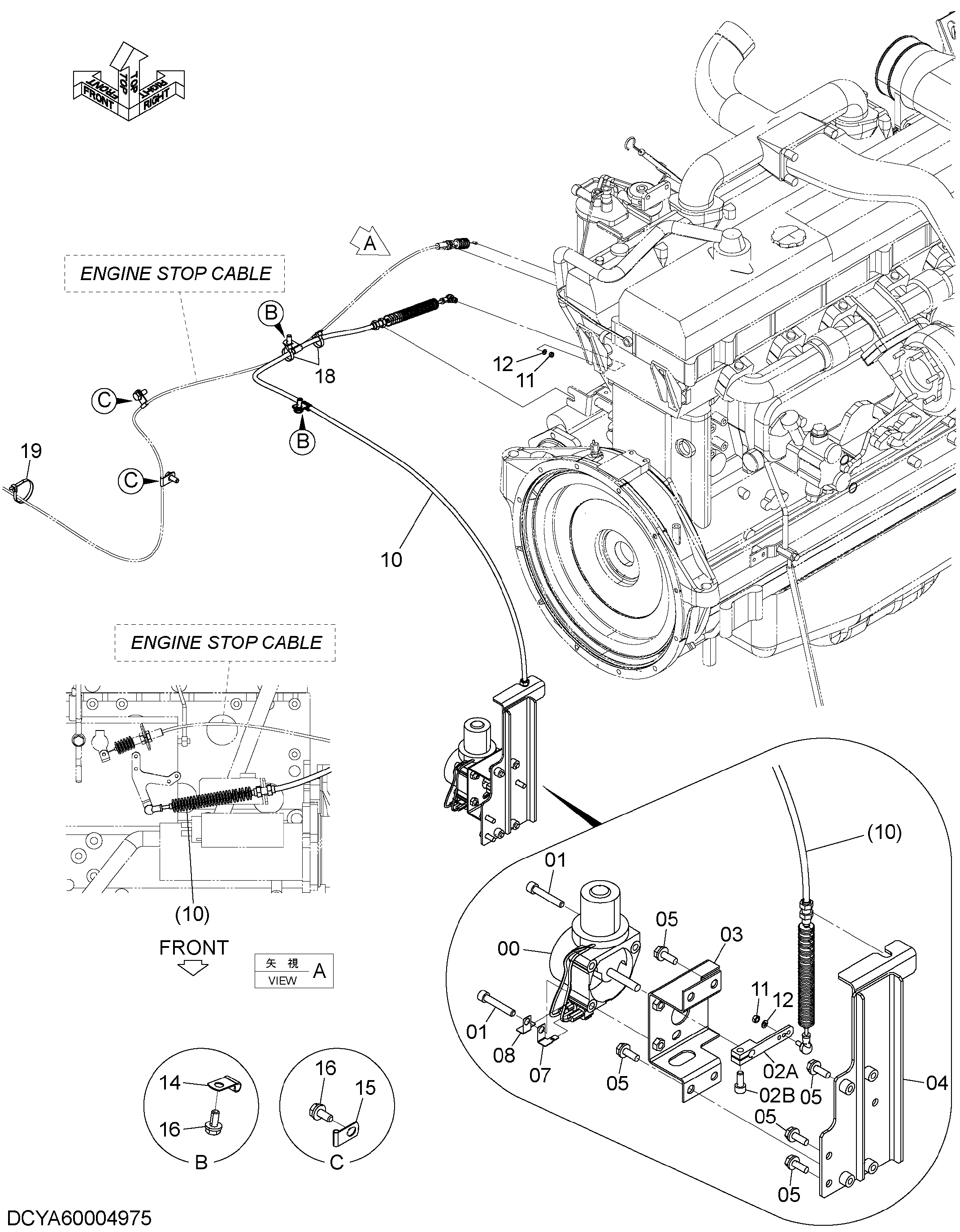

Заводская схема «Управление двигателем» для HITACHI ZX870LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4614911 | Гидромотор | 1 |
| 01 | J781060 | Болт с внутренним шестигранником | 3 |
| 02 | 9207252 | Рычаг в сборе | 1 |
| 02A | 9756079 | Рычаг | 1 |
| 02B | J780820 | Болт с внутренним шестигранником | 1 |
| 03 | 8079753 | Кронштейн | 1 |
| 04 | YA40008896 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 7 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4257159 | Кронштейн | 1 |
| 08 | 4336875 | Кронштейн | 1 |
| 10 | YA00007395 | Трос управления | 1 |
| 11 | M500605 | Гайка | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 14 | 4190261 | Зажим | 2 |
| 15 | 4190276 | Зажим | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4055311 | Ленточный зажим | 2 |
| 19 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
