Масляный радиатор детали — HITACHI ZX870LCR-5G

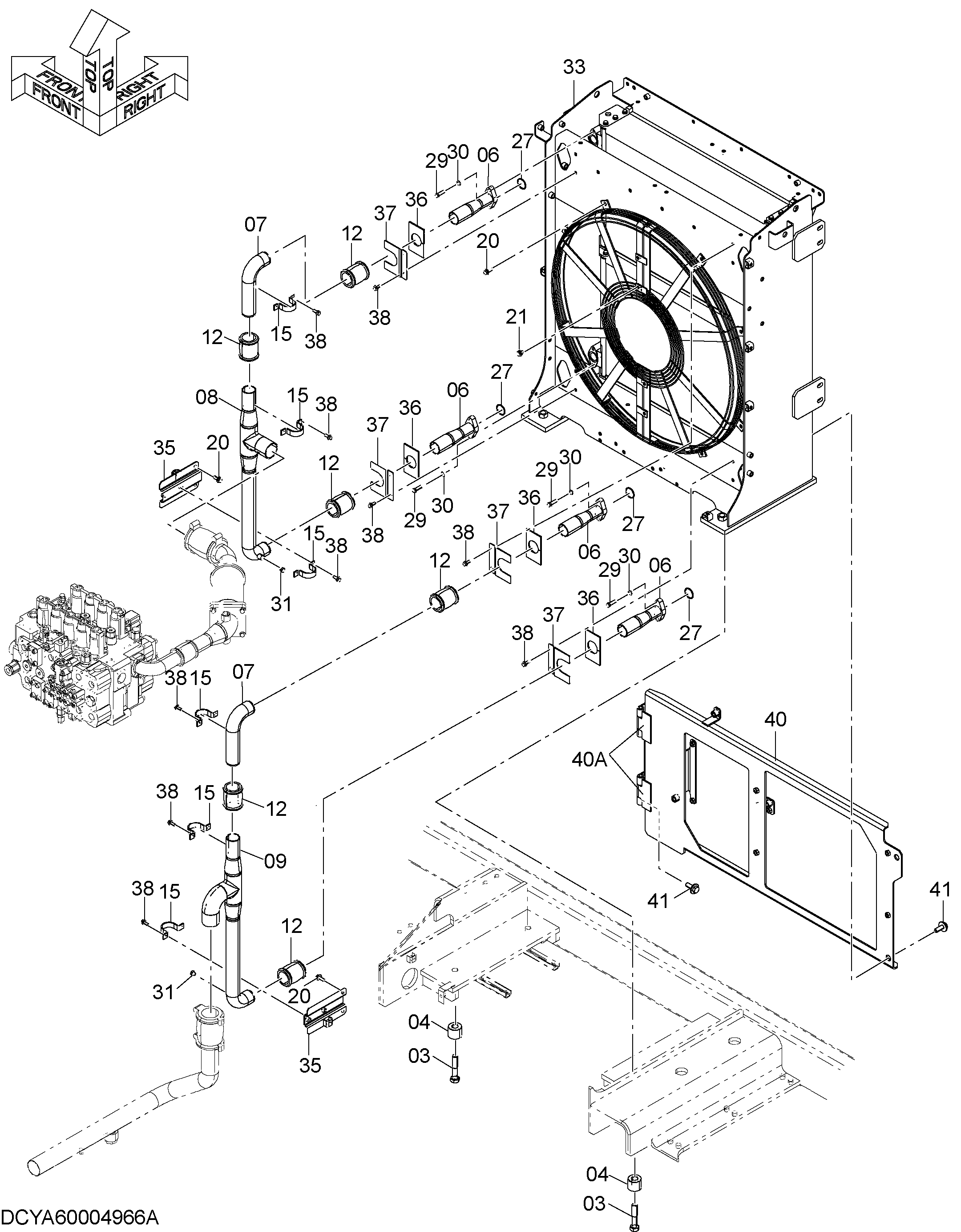

Заводская схема «Масляный радиатор детали» для HITACHI ZX870LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J932404 | Болт | 4 |
| 04 | 4404224 | Проставка | 4 |
| 06 | 8118499 | Трубка | 4 |
| 07 | 4702826 | Трубка | 2 |
| 08 | 8118474 | Трубка | 1 |
| 09 | 8118475 | Трубка | 1 |
| 12 | 4067833 | Муфта трубка | 6 |
| 12A | 4196261 | Уплотнение кольцо | 2 |
| 15 | 4053865 | Хомут трубки | 6 |
| 20 | J271235 | Болт с шайбой | 12 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271220 | Болт с шайбой | 4 |
| 21A | J901220 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 27 | 985096 | Уплотнительное кольцо | 4 |
| 29 | J901240 | Болт | 8 |
| 30 | A590912 | Пружинная шайба | 8 |
| 31 | A885002 | Пробка | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | YA00007270 | Масляный радиатор | 1 |
| 35 | 9771214 | Кронштейн | 2 |
| 36 | 4702684 | Резиновая прокладка | 4 |
| 37 | 4702175 | Крышка | 4 |
| 38 | J271030 | Болт с шайбой | 20 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 7055274 | Кронштейн | 1 |
| 40A | 3072015 | Петля | 2 |
| 41 | J281235 | Болт с шайбой | 6 |
| 41A | J901235 | Болт | 1 |
| 41B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
