Рама крышка — HITACHI ZX870LCR-5G

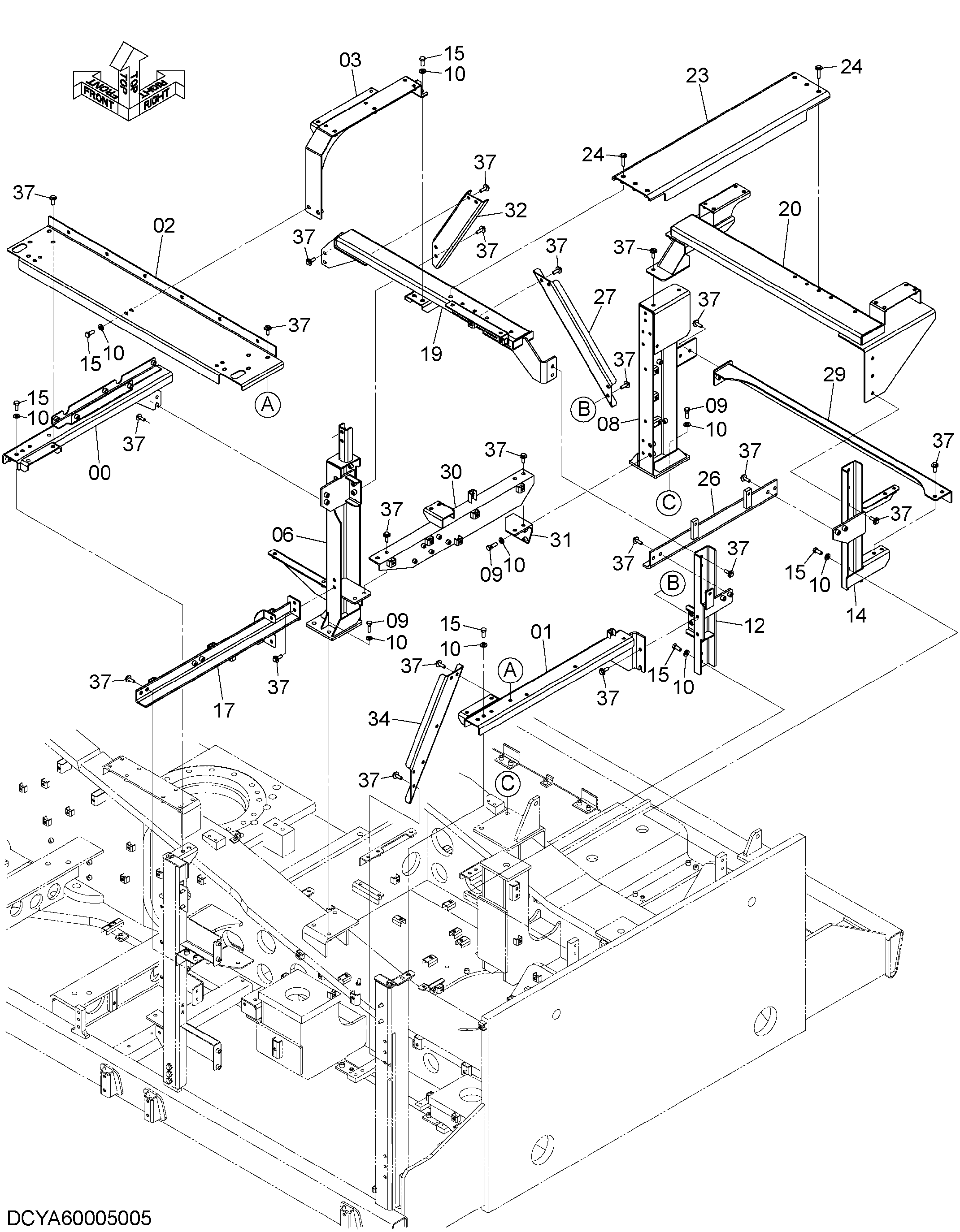

Заводская схема «Рама крышка» для HITACHI ZX870LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60001781 | Опора | 1 |
| 01 | 7059098 | Опора | 1 |
| 02 | 7059096 | Крышка | 1 |
| 03 | 7060297 | Опора | 1 |
| 06 | 7059075 | Опора | 1 |
| 08 | 7059076 | Опора | 1 |
| 09 | J921445 | Болт | 8 |
| 10 | J222014 | Шайба | 20 |
| 12 | 7057097 | Опора | 1 |
| 14 | 7057098 | Опора | 1 |
| 15 | J921435 | Болт | 12 |
| 17 | 8122182 | Кронштейн | 1 |
| 19 | YA60003420 | Опора | 1 |
| 20 | YA40004663 | Опора | 1 |
| 23 | 7058812 | Балка | 1 |
| 24 | J281260 | Болт с шайбой | 6 |
| 24A | J901260 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 26 | 9764244 | Опора | 1 |
| 27 | 4715475 | Браке | 1 |
| 29 | 8122558 | Балка | 1 |
| 30 | YA40004662 | Балка | 1 |
| 31 | 9772532 | Кронштейн | 1 |
| 32 | 4717617 | Браке | 1 |
| 34 | 4715476 | Браке | 1 |
| 37 | J281240 | Болт с шайбой | 49 |
| 37A | J901240 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
