Топливный бак — HITACHI ZX870LCH-5G

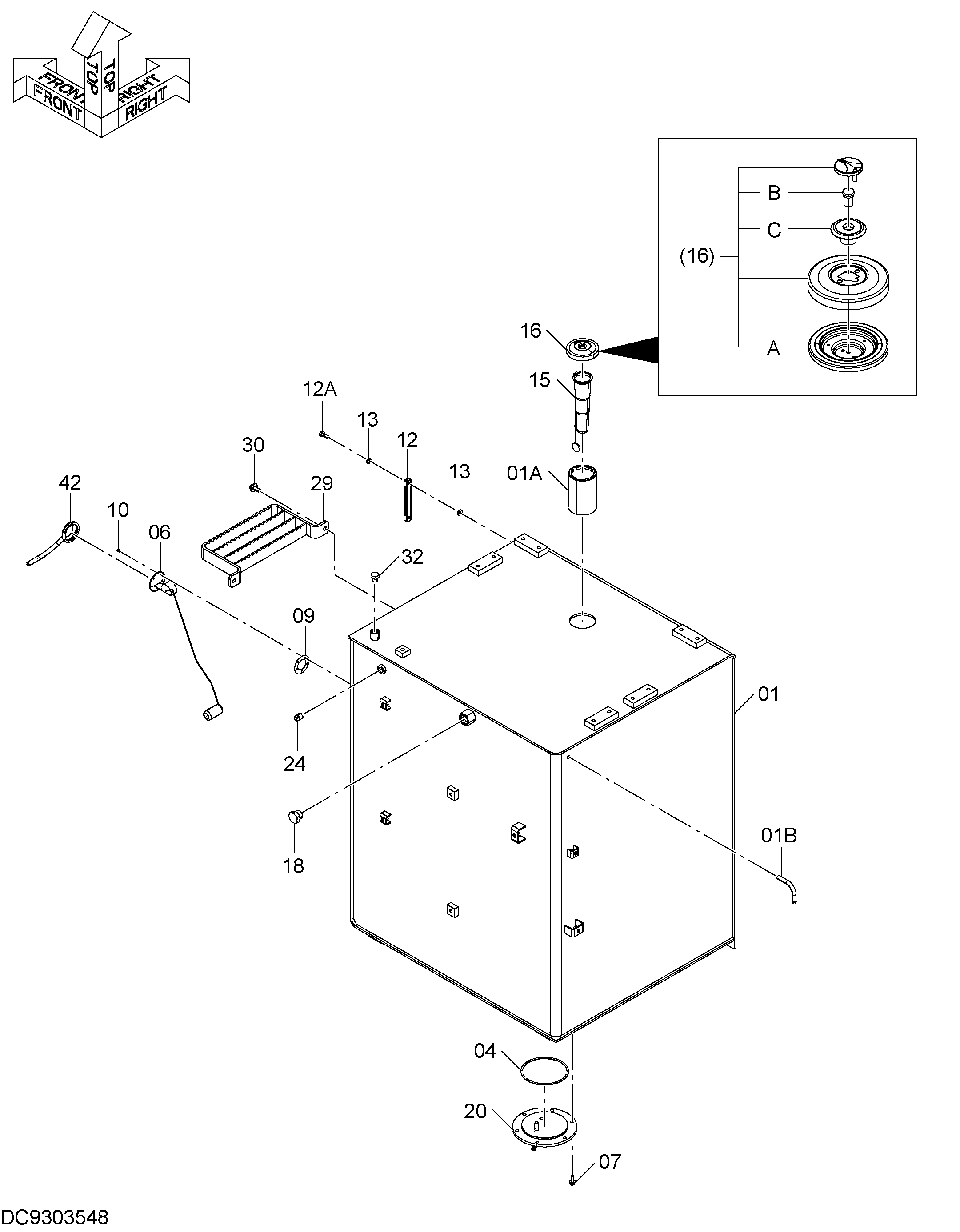

Заводская схема «Топливный бак» для HITACHI ZX870LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6027273 | Топливный бак | 1 |
| 01A | 4121497 | Трубка | 1 |
| 01B | 4653213 | Трубка | 1 |
| 04 | A810160 | Уплотнительное кольцо | 1 |
| 06 | 4664585 | Поплавок | 1 |
| 07 | J271030 | Болт с шайбой | 6 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4269607 | Манжета | 1 |
| 10 | J450510 | Винт с шайбой | 5 |
| 12 | 8033923 | Указатель уровня | 1 |
| 12A | 4100967 | Болт | 2 |
| 13 | 449558 | Уплотнительная шайба | 4 |
| 15 | 4372619 | Сетчатый фильтр | 1 |
| 16 | 4361638 | Колпачок | 1 |
| 16A | 4168820 | Манжета резиновый | 1 |
| 16B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 16C | 4187295 | Корпус | 1 |
| 18 | A885008 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 8124455 | Крышка | 1 |
| 24 | 4655968 | Пробка | 1 |
| 29 | 8127415 | Ступень | 1 |
| 30 | J281230 | Болт с шайбой | 2 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 32 | A885004 | Пробка | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4207240 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
