Гидроцилиндр ковша — HITACHI ZX870LCH-5G

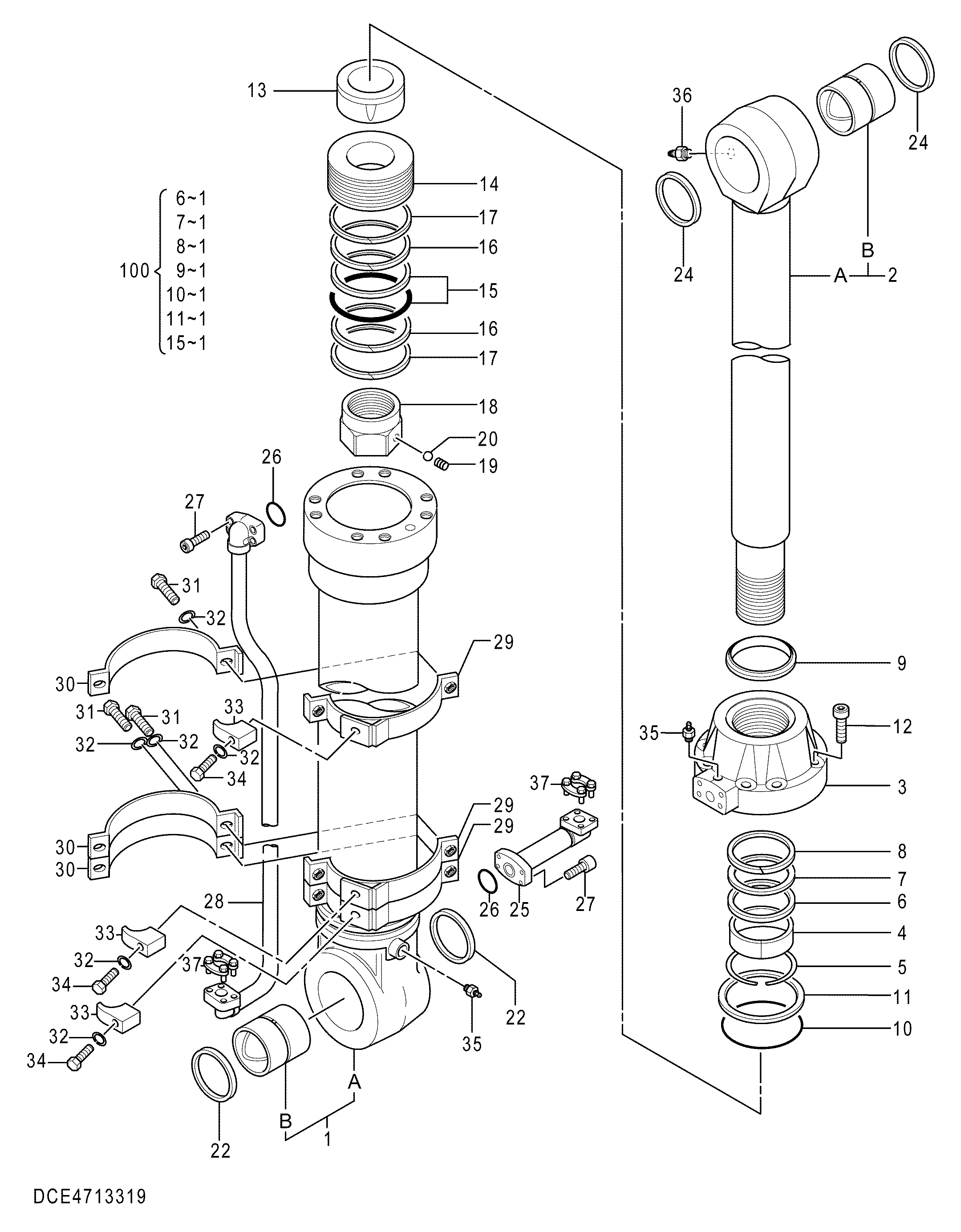

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX870LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713319 | Гидроцилиндр ковша | 1 | |
| 1-24 | YA00004900 | Гидроцилиндр ковша | 1 |
| 1 | XB00001380 | Труба гидроцилиндра | 1 |
| 1B | 0379902 | Втулка | 1 |
| 2 | 0978402 | Шток поршня | 1 |
| 2B | 0978403 | Втулка пальца | 1 |
| 3 | 0977903 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0956502 | Кольцо | 1 |
| 7 | 0977904 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0977905 | Грязесъёмное кольцо | 1 |
| 10 | A811190 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0978404 | Амортизирующий подшипник | 1 |
| 14 | 0702503 | Поршень | 1 |
| 15 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 16 | 0977906 | Направляющее кольцо | 2 |
| 17 | 4199817 | Кольцо | 2 |
| 18 | 0965104 | Гайка | 1 |
| 19 | 0379815 | Установочный винт | 1 |
| 20 | 0109124 | Шарик | 1 |
| 22 | 4251767 | Пылезащитное уплотнение | 2 |
| 24 | 0809303 | Грязесъёмное кольцо | 2 |
| 25 | 0998506 | Соединение | 1 |
| 26 | 955612 | Уплотнительное кольцо | 2 |
| 27 | M341445 | Болт с внутренним шестигранником | 8 |
| 28 | 0978405 | Трубка | 1 |
| 29-34 | 0978406 | Лента | 1 |
| 29 | XB00001383 | Лента | 3 |
| 30 | 0417414 | Лента | 3 |
| 31 | 0379919 | Болт | 6 |
| 32 | 0456005 | Пружинная шайба | 9 |
| 33 | 4720559 | Хомут трубки | 3 |
| 34 | 0236916 | Болт | 3 |
| 35 | 0643016 | Бреедер воздушный | 2 |
| 36 | J75481 | Пресс-маслёнка | 1 |
| 37 | 1179107 | Пробка | 2 |
| 100 | 4653863 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
