Обратные трубопроводы (для масляный радиатор) — HITACHI ZX870LCH-5G

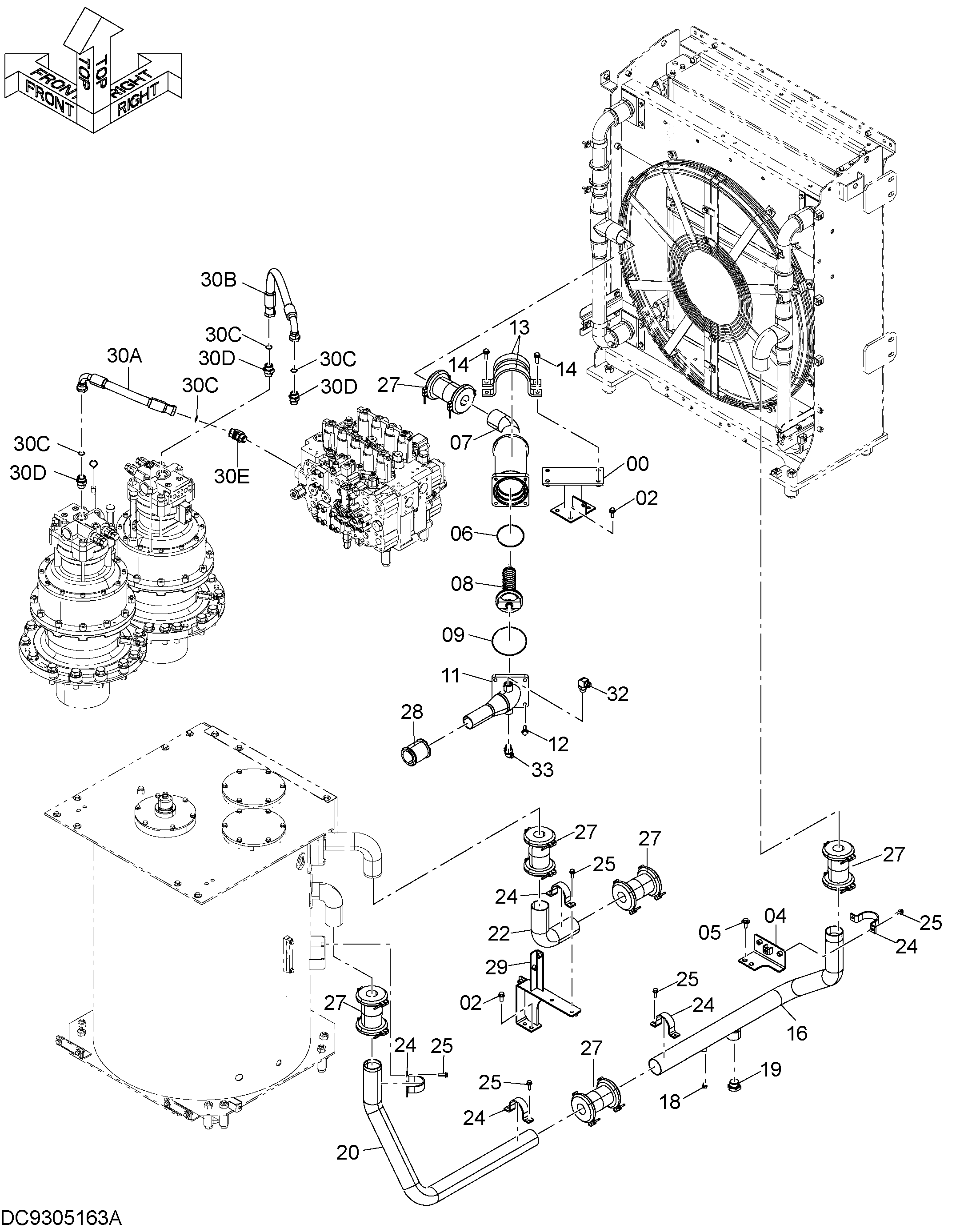

Заводская схема «Обратные трубопроводы (для масляный радиатор)» для HITACHI ZX870LCH-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118539 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 6 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 9771234 | Кронштейн | 1 |
| 05 | J281235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | 4154331 | Уплотнительное кольцо | 1 |
| 07 | 8118562 | Трубка | 1 |
| 08 | 4689294 | Клапан | 1 |
| 09 | 4153555 | Уплотнительное кольцо | 1 |
| 11 | 8118512 | Трубка | 1 |
| 12 | J271245 | Болт с шайбой | 4 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4246954 | Хомут трубки | 2 |
| 14 | J271240 | Болт с шайбой | 4 |
| 14A | J901240 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8118399 | Трубка | 1 |
| 18 | A885002 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885000 | Пробка | 1 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 3116702 | Трубка | 1 |
| 22 | 4701874 | Трубка | 1 |
| 24 | 4000909 | Хомут трубки | 5 |
| 25 | J271035 | Болт с шайбой | 10 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | XV00000007 | Муфта трубка | 6 |
| 28 | 4067833 | Муфта трубка | 1 |
| 28A | 4196261 | Уплотнение кольцо | 2 |
| 29 | 8118957 | Кронштейн | 1 |
| 30 | 9305017 | Поворот макеуп детали | 1 |
| 30A | 4407456 | Шланг | 1 |
| 30B | 4651788 | Шланг | 1 |
| 30C | 4187328 | Уплотнительное кольцо | 4 |
| 30D | A853188 | Адаптер | 3 |
| 30DA | 4506429 | Уплотнительное кольцо | 1 |
| 30E | A853288 | Угловой штуцер | 1 |
| 30EA | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A852366 | Угловой штуцер | 1 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | A852266 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCH-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
