032: Водяные трубопроводы двигатель — HITACHI ZX870LCH-5B

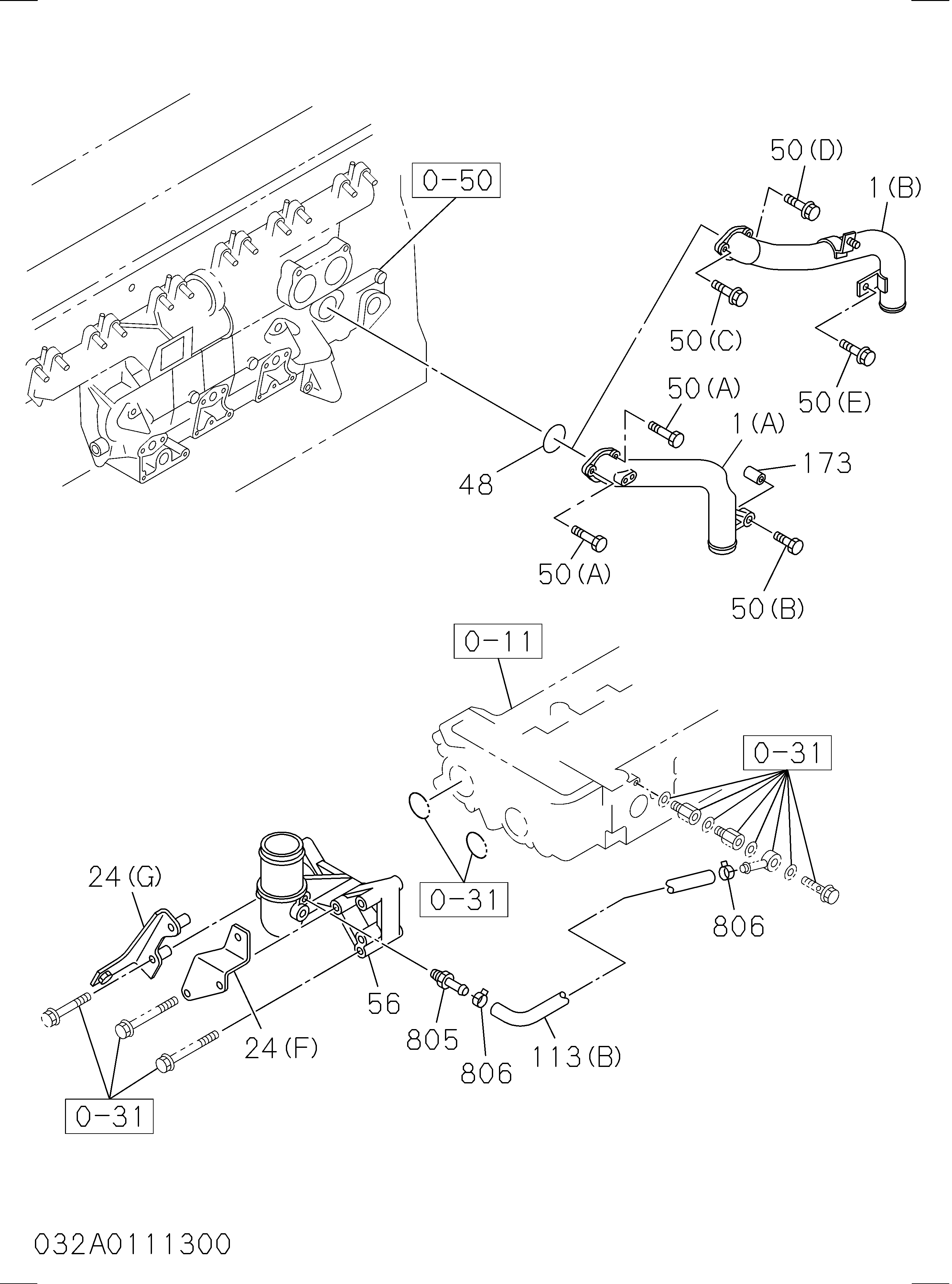

Заводская схема «032: Водяные трубопроводы двигатель» для HITACHI ZX870LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(A) | 1137118100 | Трубка водяной насос, INL | 1 |
| 024(A) | 8976103061 | Кронштейн водяной трубка | 1 |
| 024(B) | 8976130051 | Кронштейн водяной трубка | 1 |
| 024(C) | 8976135310 | Кронштейн водяной трубка | 1 |
| 024(D) | 8976187460 | Кронштейн водяной трубка | 1 |
| 024(E) | 8976283000 | Кронштейн водяной трубка | 1 |
| 024(F) | 8981054890 | Кронштейн водяной трубка | 1 |
| 024(G) | 8981054900 | Кронштейн водяной трубка | 1 |
| 024(H) | 8981056150 | Кронштейн водяной трубка | 1 |
| 024(I) | 8981473490 | Кронштейн водяной трубка | 1 |
| 024(J) | 8981473500 | Кронштейн водяной трубка | 4 |
| 024(K) | 8981473510 | Кронштейн водяной трубка | 1 |
| 024(L) | 8981491050 | Кронштейн водяной трубка | 1 |
| 031(A) | 0280508400 | Болт зажим | 14 |
| 031(B) | 0280508700 | Болт зажим | 7 |
| 033(A) | 0280508160 | Болт кронштейн | 6 |
| 033(B) | 0280508600 | Болт кронштейн | 2 |
| 033(C) | 0281510000 | Болт кронштейн | 1 |
| 033(D) | 0281510200 | Болт кронштейн | 7 |
| 035(A) | 8971775810 | Зажим резиновый шланг | 24 |
| 035(B) | 8981474331 | Зажим резиновый шланг | 56 |
| 048 | 1096234060 | Прокладка трубка TO насос | 1 |
| 050(A) | 0281510300 | Болт водяной трубка INL | 2 |
| 050(B) | 0289664110 | Болт водяной трубка INL | 1 |
| 056 | 1137130712 | Трубка водяной выпускной | 1 |
| 108 | 8981630082 | Кронштейн водяной кхарге | 1 |
| 113(A) | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 113(B) | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 113(C) | 8980197700 | Шланг резиновый, воздушный леак | 1 |
| 113(D) | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 113(D) | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 113(E) | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 113(E) | 0035593000 | Шланг резиновый, воздушный леак | 1 |
| 115(A) | 8980007890 | Шланг резиновый | 2 |
| 115(B) | 8981474541 | Шланг резиновый | 1 |
| 115(C) | 8981474560 | Шланг резиновый | 2 |
| 115(D) | 8981491660 | Шланг резиновый | 2 |
| 115(E) | 8981491670 | Шланг резиновый | 6 |
| 115(F) | 8981584321 | Шланг резиновый | 1 |
| 126(A) | 1096301410 | Прокладка колпачок гайка | 2 |
| 126(B) | 9095714160 | Прокладка колпачок гайка | 4 |
| 126(C) | 8981717460 | Прокладка колпачок гайка | 1 |
| 127(A) | 1096750951 | Болт проушина | 2 |
| 127(B) | 1096751930 | Болт проушина | 2 |
| 173 | 1534571330 | Проставка водяной трубка TO кронштейн | 1 |
| 206(A) | 8981474070 | Трубка водяной, EGR радиатор | 1 |
| 206(B) | 8981474081 | Трубка водяной, EGR радиатор | 1 |
| 206(C) | 8981474091 | Трубка водяной, EGR радиатор | 1 |
| 206(D) | 8981474111 | Трубка водяной, EGR радиатор | 1 |
| 206(E) | 8981474130 | Трубка водяной, EGR радиатор | 1 |
| 206(F) | 8981474150 | Трубка водяной, EGR радиатор | 1 |
| 206(G) | 8981629921 | Трубка водяной, EGR радиатор | 1 |
| 206(H) | 8981629951 | Трубка водяной, EGR радиатор | 1 |
| 805 | 8943388740 | Разъём воздушный леак | 1 |
| 806 | 1097041020 | Хомут шланг | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
