Гидролинии хода — HITACHI ZX870LC-5G

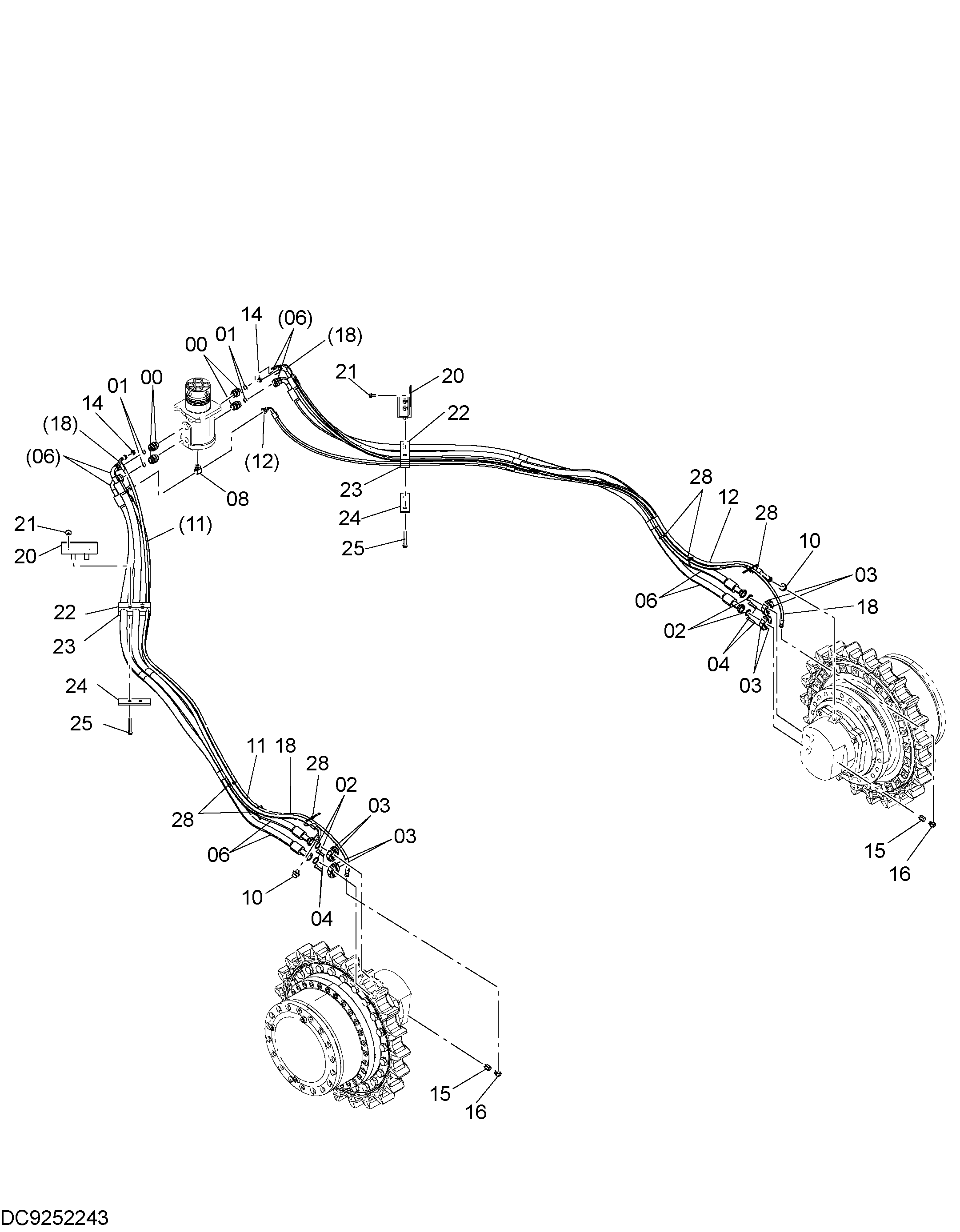

Заводская схема «Гидролинии хода» для HITACHI ZX870LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | 4085560 | Разъёмный фланец | 8 |
| 04 | M341240 | Болт с внутренним шестигранником | 16 |
| 06 | 4639452 | Шланг | 4 |
| 08 | A852544 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4279302 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4639471 | Шланг | 1 |
| 12 | 4639475 | Шланг | 1 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4202564 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852323 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4639461 | Шланг | 2 |
| 20 | 8061456 | Кронштейн | 2 |
| 21 | J281230 | Болт с шайбой | 4 |
| 21A | J901230 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 4267673 | Хомут шланга | 2 |
| 23 | 4339413 | Хомут шланга | 2 |
| 24 | 4268908 | Пластина | 2 |
| 25 | J271200 | Болт с шайбой | 4 |
| 25A | J901200 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
