Вентилятор привод трубопроводы — HITACHI ZX870LC-5G

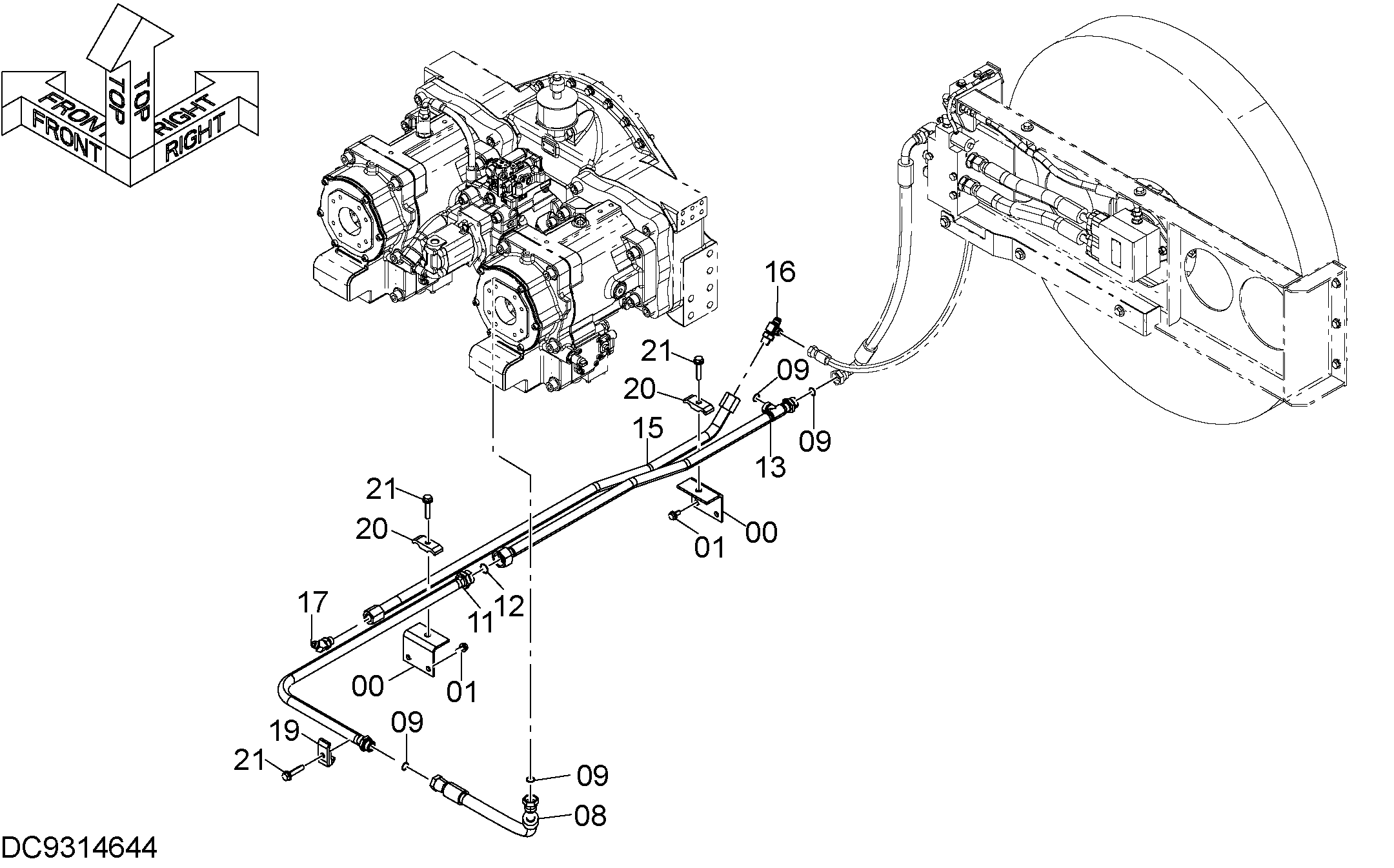

Заводская схема «Вентилятор привод трубопроводы» для HITACHI ZX870LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9771233 | Кронштейн | 2 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 08 | 4673427 | Шланг | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 8121863 | Трубка | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 13 | 8121862 | Трубка | 1 |
| 15 | 8121864 | Трубка | 1 |
| 16 | A852444 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A852244 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4190126 | Хомут трубки | 1 |
| 20 | 4189859 | Хомут трубки | 2 |
| 21 | J271260 | Болт с шайбой | 3 |
| 21A | J901260 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
