Воздушный радиатор трубопроводы — HITACHI ZX870LC-5G

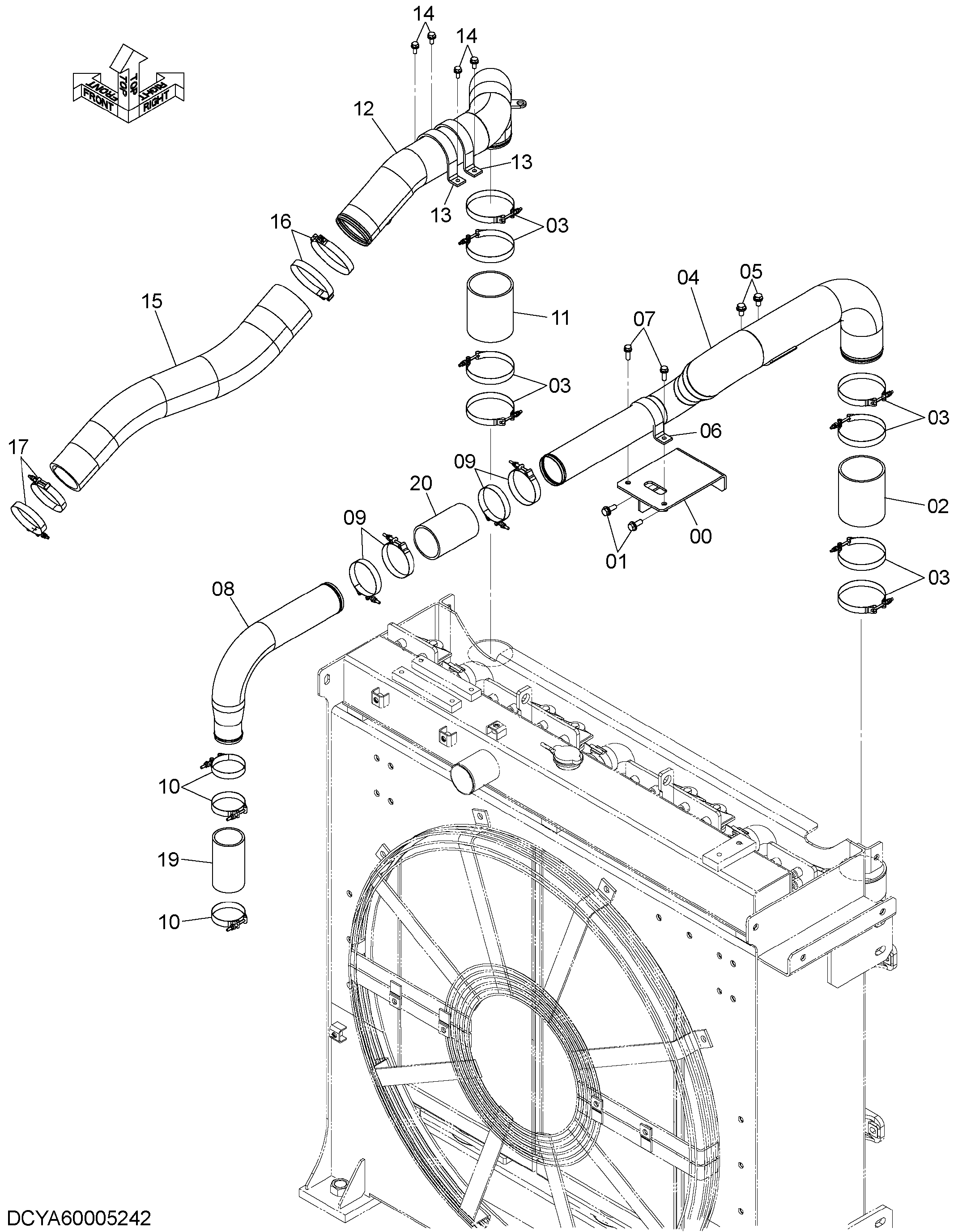

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI ZX870LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004469 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 2 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4703595 | Воздушный шланг | 1 |
| 03 | 4282489 | Хомут шланга | 8 |
| 04 | YA40007943 | Трубка воздушный | 1 |
| 05 | J271225 | Болт с шайбой | 2 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4000910 | Хомут трубки | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8096060 | Трубка воздушный | 1 |
| 09 | 4282484 | Хомут шланга | 4 |
| 10 | 4282483 | Хомут шланга | 3 |
| 11 | 4643986 | Воздушный шланг | 1 |
| 12 | YA40004467 | Трубка воздушный | 1 |
| 13 | 4207010 | Хомут трубки | 2 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | YA00007727 | Воздушный шланг | 1 |
| 16 | 4285239 | Хомут шланга | 2 |
| 17 | 4263766 | Хомут шланга | 2 |
| 19 | 4620019 | Воздушный шланг | 1 |
| 20 | 4451481 | Воздушный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
