Электрооборудование (5) — HITACHI ZX870LC-5G

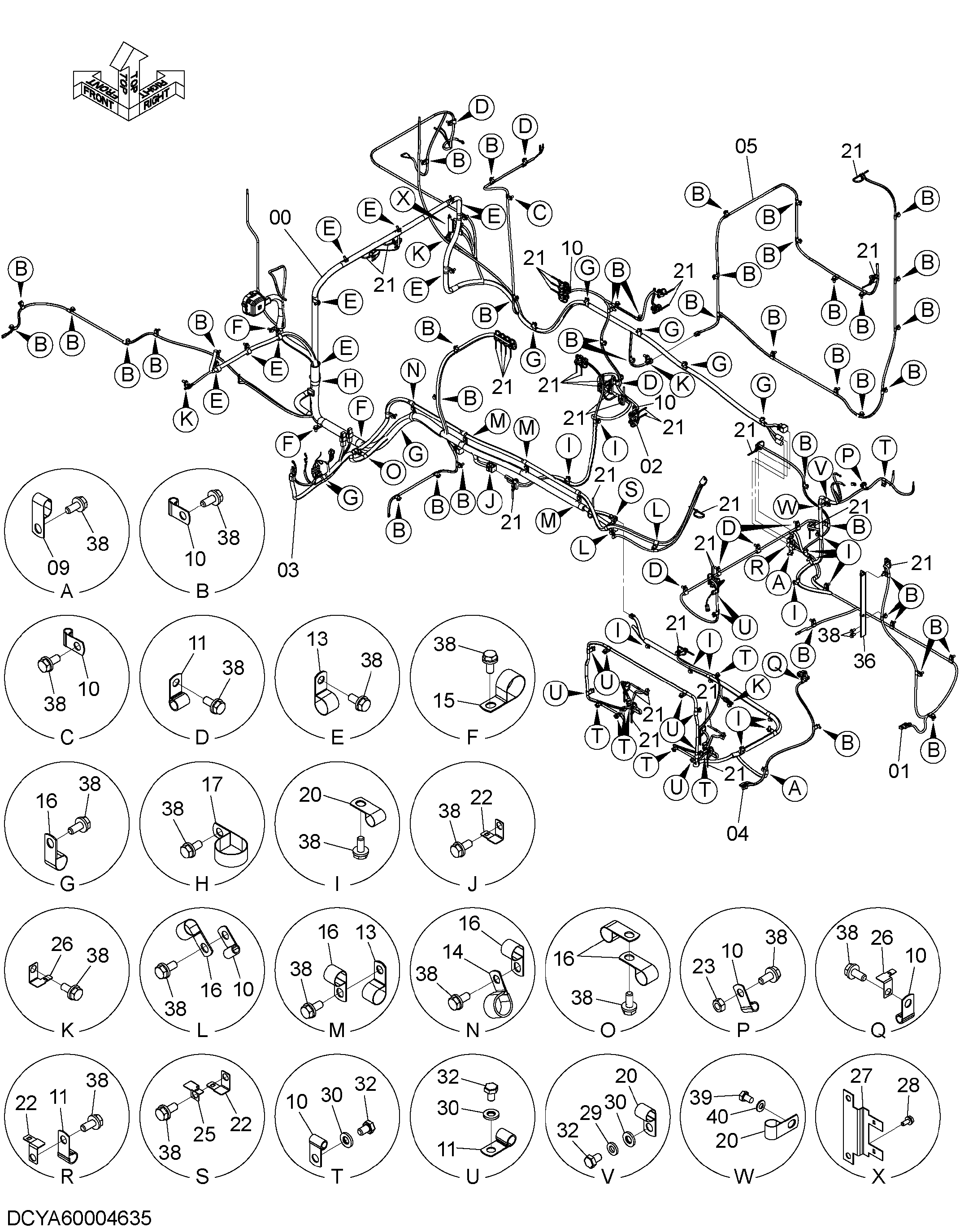

Заводская схема «Электрооборудование (5)» для HITACHI ZX870LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00006629 | Жгут проводов | 1 |
| 00A | 4315323 | Фусибле-линк | 1 |
| 00B | 4315324 | Фусибле-линк | 1 |
| 01 | YA00006892 | Жгут проводов | 1 |
| 02 | 2058044 | Жгут проводов | 1 |
| 03 | 4641126 | Жгут проводов | 1 |
| 04 | YA00006893 | Жгут проводов | 1 |
| 05 | YA00006894 | Жгут проводов | 1 |
| 09 | 4190292 | Зажим | 1 |
| 10 | 4190261 | Зажим | 58 |
| 11 | 4190275 | Зажим | 18 |
| 13 | 4190263 | Зажим | 13 |
| 14 | 4192035 | Зажим | 1 |
| 15 | 4190264 | Зажим | 3 |
| 16 | 4190277 | Зажим | 16 |
| 17 | 4193848 | Зажим | 1 |
| 20 | 4190273 | Зажим | 15 |
| 21 | 4055312 | Ленточный зажим | 36 |
| 22 | 4418301 | Кронштейн | 3 |
| 23 | J950010 | Гайка | 1 |
| 25 | 4336875 | Кронштейн | 1 |
| 26 | 4257159 | Кронштейн | 5 |
| 27 | 4297280 | Кронштейн | 1 |
| 28 | J260614 | Болт с шайбой | 2 |
| 28A | J900614 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | J222010 | Шайба | 18 |
| 32 | J901016 | Болт | 18 |
| 36 | YA40010195 | Кронштейн | 1 |
| 38 | J271025 | Болт с шайбой | 106 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J900812 | Болт | 1 |
| 40 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
