Хигх-прессуре трубопроводы (снятие устройство) — HITACHI ZX870LC-5B

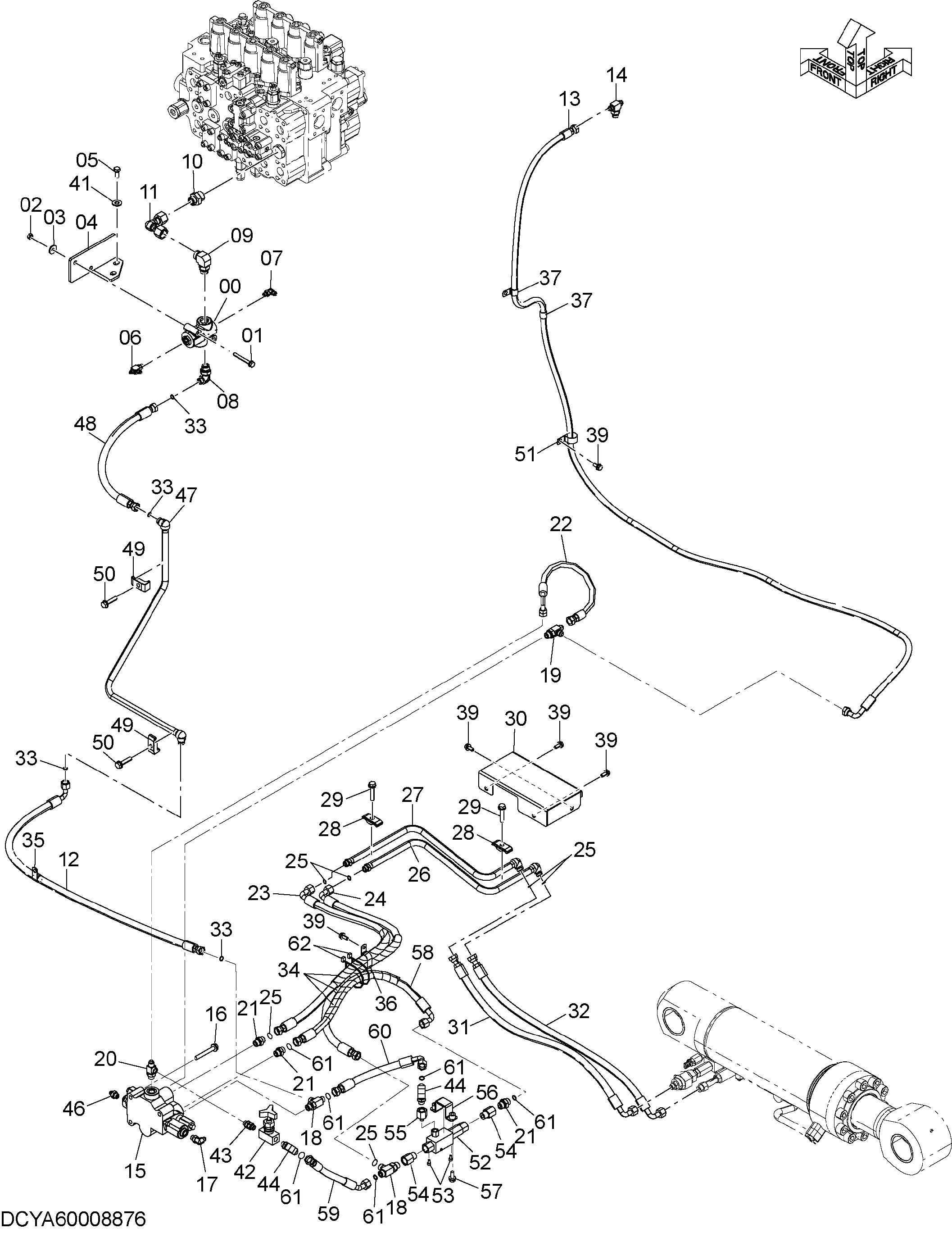

Заводская схема «Хигх-прессуре трубопроводы (снятие устройство)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629744 | Запорный клапан | 1 |
| 01 | J271085 | Болт с шайбой | 2 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J950010 | Гайка | 2 |
| 03 | J217083 | Шайба | 2 |
| 04 | YA40001838 | Кронштейн | 1 |
| 05 | J921230 | Болт | 2 |
| 06 | A852423 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A853364 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853186 | Адаптер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 9773182 | Трубка | 1 |
| 12 | 4311052 | Шланг | 1 |
| 13 | 4343351 | Шланг | 1 |
| 14 | A852544 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4651909 | Гидрораспределитель | 1 |
| 16 | J271290 | Болт с шайбой | 3 |
| 16A | J901290 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A853444 | Тройник | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852444 | Тройник | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4285109 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853144 | Адаптер | 3 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4282549 | Шланг | 1 |
| 23 | 4487213 | Шланг | 1 |
| 24 | 4705775 | Шланг | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 6 |
| 26 | YA40001840 | Трубка | 1 |
| 27 | YA40001841 | Трубка | 1 |
| 28 | 4189858 | Хомут трубки | 2 |
| 29 | J271260 | Болт с шайбой | 2 |
| 29A | J901260 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | YA40001839 | Крышка | 1 |
| 31 | YA00002789 | Шланг | 1 |
| 32 | 4374496 | Шланг | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 4 |
| 34 | 4327294 | Защитный кожух | 3 |
| 35 | 4190263 | Зажим | 1 |
| 36 | 4190265 | Зажим | 1 |
| 37 | 4190262 | Зажим | 2 |
| 39 | J271025 | Болт с шайбой | 5 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4249324 | Шайба | 2 |
| 42 | 4620787 | Запорный клапан | 1 |
| 43 | 4198472 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 2 |
| 44 | 4202112 | Угловой штуцер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | YA40006642 | Трубка | 1 |
| 48 | 4285797 | Шланг | 1 |
| 49 | 4190125 | Хомут трубки | 2 |
| 50 | J271255 | Болт с шайбой | 2 |
| 50A | J901255 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | 4190264 | Зажим | 1 |
| 52 | YA00011719 | Удерживающий клапан | 1 |
| 53 | J780612 | Болт с внутренним шестигранником | 2 |
| 54 | 4365258 | Адаптер | 2 |
| 55 | 4240492 | Адаптер | 1 |
| 56 | YA60008701 | Хомут | 1 |
| 57 | J271025 | Болт с шайбой | 2 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | YA00007100 | Шланг | 1 |
| 59 | YA00011727 | Шланг | 1 |
| 60 | YA00011728 | Шланг | 1 |
| 61 | 4138938 | Уплотнительное кольцо | 6 |
| 62 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
