Электрооборудование (5) — HITACHI ZX870LC-5B

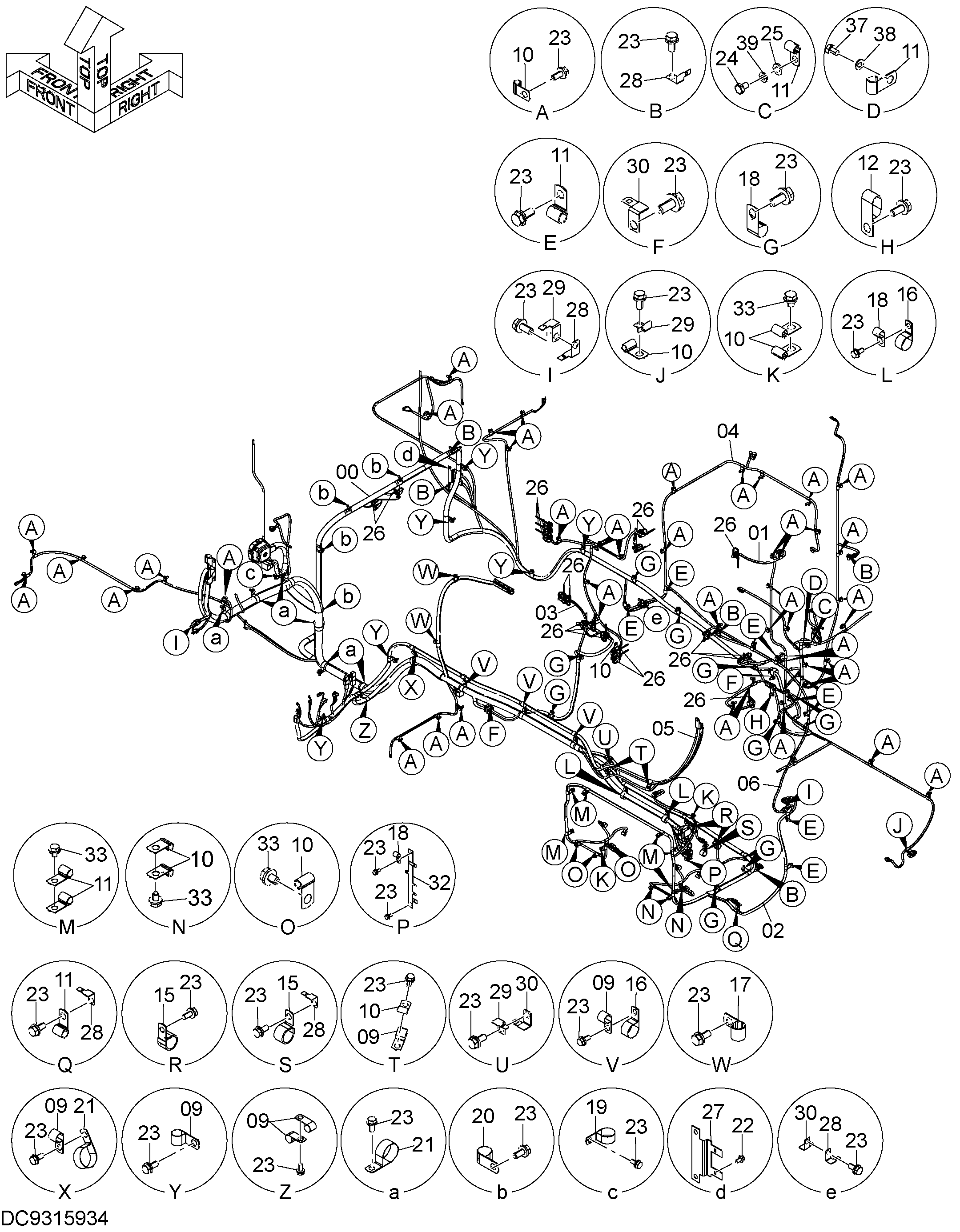

Заводская схема «Электрооборудование (5)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007597 | Жгут проводов | 1 |
| 00A | 4315323 | Фусибле тяга | 1 |
| 00B | 4315324 | Фусибле тяга | 1 |
| 01 | 2058033 | Жгут проводов | 1 |
| 02 | 1036597 | Жгут проводов | 1 |
| 03 | 2058044 | Жгут проводов | 1 |
| 04 | 3116985 | Жгут проводов | 1 |
| 05 | 4641126 | Жгут проводов | 1 |
| 06 | YA00004866 | Жгут проводов | 1 |
| 09 | 4190277 | Зажим | 15 |
| 10 | 4190261 | Зажим | 64 |
| 11 | 4190275 | Зажим | 24 |
| 12 | 4190282 | Зажим | 1 |
| 15 | 4192035 | Зажим | 3 |
| 16 | 4190264 | Зажим | 5 |
| 17 | 4190262 | Зажим | 2 |
| 18 | 4190273 | Зажим | 14 |
| 19 | 4190291 | Зажим | 1 |
| 20 | 4190263 | Зажим | 5 |
| 21 | 4193848 | Зажим | 7 |
| 22 | J260614 | Болт с шайбой | 2 |
| 22A | J900614 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | J271025 | Болт с шайбой | 117 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J901016 | Болт | 1 |
| 25 | J222010 | Шайба | 1 |
| 26 | 4055312 | Ленточный зажим | 19 |
| 27 | 4297280 | Кронштейн | 1 |
| 28 | 4257159 | Кронштейн | 10 |
| 29 | 4336875 | Кронштейн | 4 |
| 30 | 4418301 | Кронштейн | 4 |
| 32 | 8120023 | Кронштейн | 1 |
| 33 | J271016 | Болт с шайбой | 14 |
| 33A | J901016 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | J950010 | Гайка | 1 |
| 37 | J900812 | Болт | 1 |
| 38 | A590108 | Плоская шайба | 1 |
| 39 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
