Электрооборудование (1) — HITACHI ZX870LC-5B

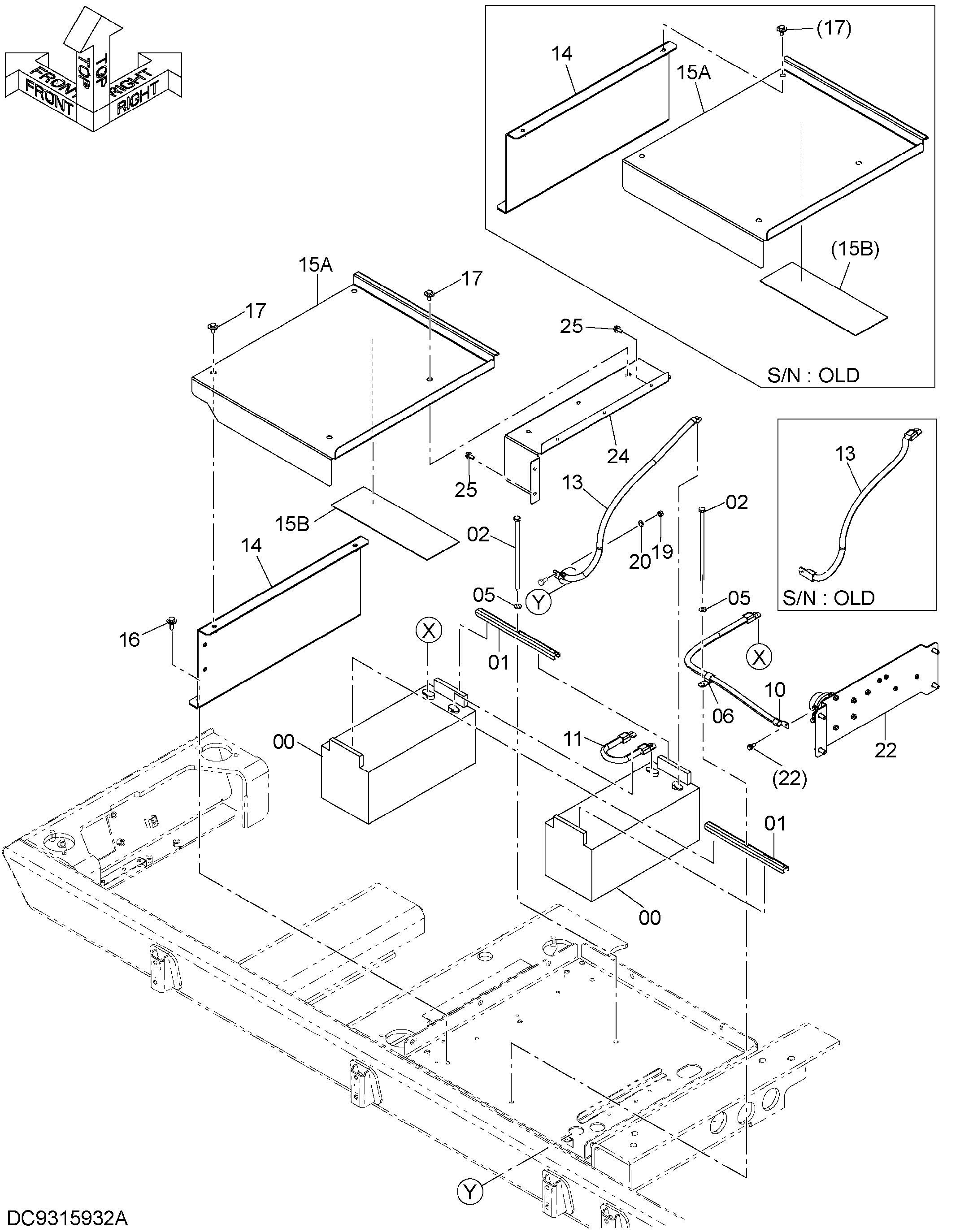

Заводская схема «Электрооборудование (1)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | 4190263 | Зажим | 1 |
| 10 | 4470168 | Жгут проводов | 1 |
| 11 | 4294694 | Жгут проводов | 1 |
| 13 | 4640816 замена: YA00000588 | Жгут проводов | 1 |
| 13 | YA00000588 | Трос масса | 1 |
| 14 | YA40000953 замена: YA40011604 | Крышка | 1 |
| 14 | YA40011604 | Крышка | 1 |
| 15 | YA60000971 замена: YA60012755 | Крышка | 1 |
| 15A | YA00001301 замена: YA00018160 | Крышка | 1 |
| 15B | 4718885 | Резиновая прокладка | 1 |
| 15 | YA60012755 | Крышка | 1 |
| 15A | YA00018160 | Крышка | 1 |
| 15B | 4718885 | Резиновая прокладка | 1 |
| 16 | J281235 | Болт с шайбой | 3 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | J281025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 22 | YA60001201 | Релай-рартс | 1 |
| 24 | 8124236 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 5 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
