Гидробак в сборе — HITACHI ZX870LC-5B

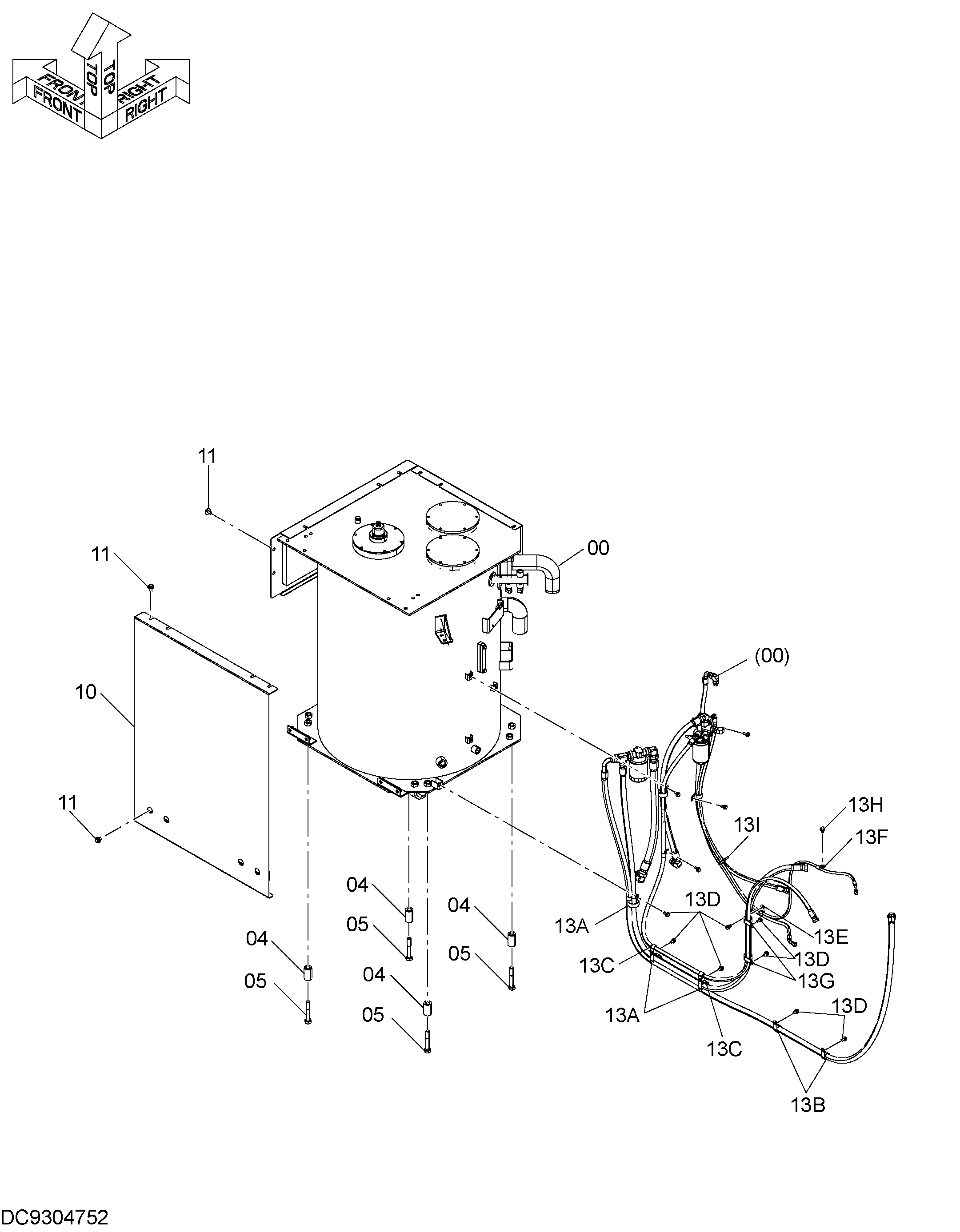

Заводская схема «Гидробак в сборе» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9310180 | Оилтанк | 1 |
| 04 | 4638275 | Проставка | 8 |
| 05 | J932004 | Болт | 8 |
| 10 | YA60001405 | Крышка | 1 |
| 10A | 7057130 | Крышка | 1 |
| 10B | 4718924 | Резиновая прокладка | 1 |
| 11 | J281230 | Болт с шайбой | 10 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | 9304754 | Трубопроводы детали | 1 |
| 13A | 4190265 | Зажим | 3 |
| 13B | 4190264 | Зажим | 2 |
| 13C | 4190274 | Зажим | 2 |
| 13D | J271025 | Болт с шайбой | 8 |
| 13D1 | J901025 | Болт | 1 |
| 13D2 | J222010 | Шайба | 1 |
| 13E | 4190292 | Зажим | 1 |
| 13F | 4190272 | Зажим | 1 |
| 13G | 4190291 | Зажим | 2 |
| 13H | J271220 | Болт с шайбой | 1 |
| 13H1 | J901220 | Болт | 1 |
| 13H2 | J222012 | Шайба | 1 |
| 13I | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
