Крышка двигателя — HITACHI ZX870LC-5B

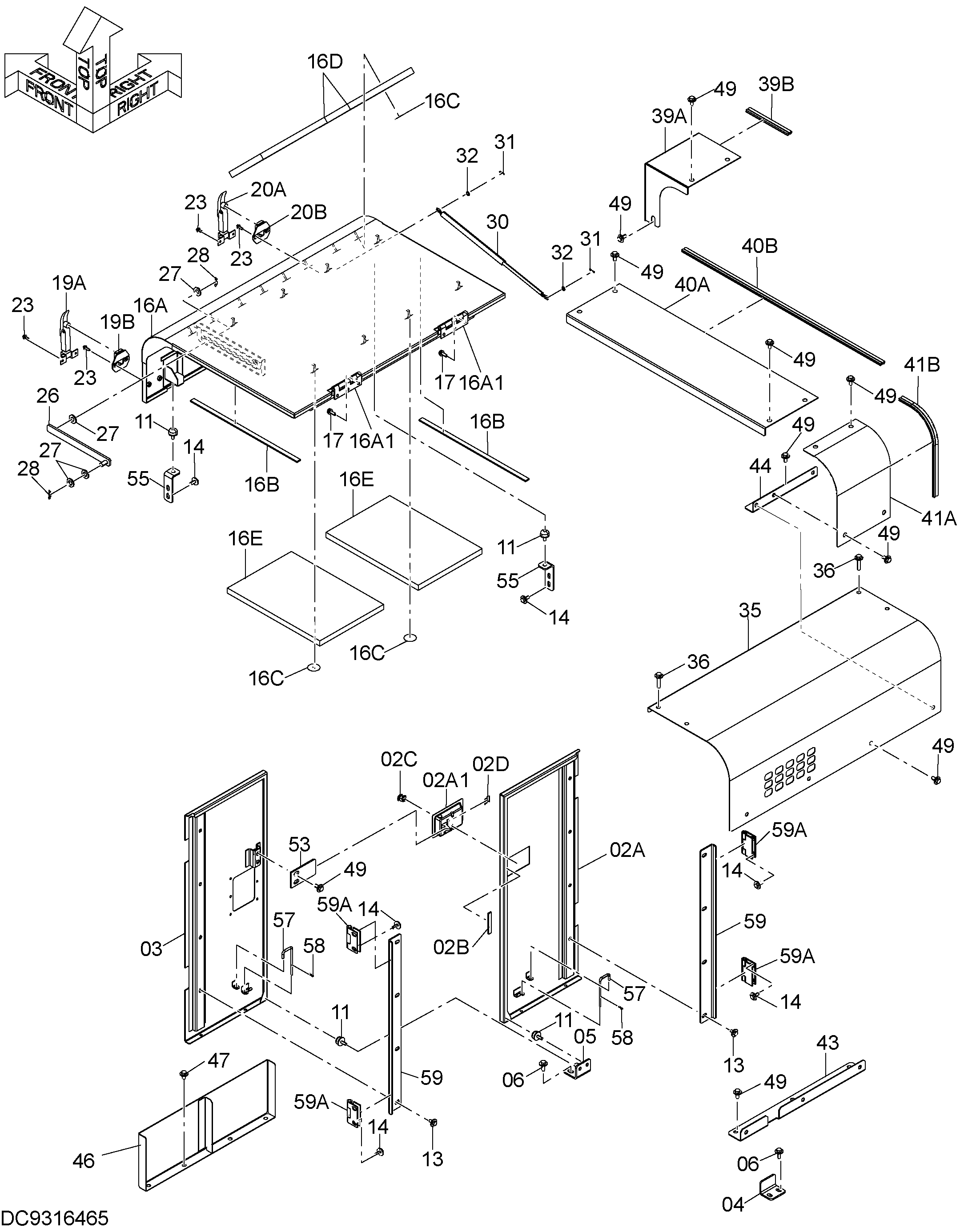

Заводская схема «Крышка двигателя» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA60001431 | Дверь | 1 |
| 02A | 7059607 | Дверь | 1 |
| 02A1 | 4409395 | Замок | 1 |
| 02B | 4649887 | Резиновая прокладка | 1 |
| 02C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 02D | 4461342 | Зажим | 1 |
| 03 | 7059608 | Дверь | 1 |
| 04 | 4716648 | Ограничитель | 1 |
| 05 | 9771891 | Кронштейн | 1 |
| 06 | J281235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 11 | 4294508 | Ограничитель | 4 |
| 13 | J281025 | Болт с шайбой | 8 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | J281030 | Болт с шайбой | 12 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 7058942 | Крышка | 1 |
| 16A | 6027210 | Крышка | 1 |
| 16A1 | 4355938 | Петля | 2 |
| 16B | 4716652 | Резиновая прокладка | 2 |
| 16C | 4156886 | Шайба | 16 |
| 16D | 4656580 | Стекловата | 2 |
| 16E | 4715477 | Стекловата | 2 |
| 17 | J271030 | Болт с шайбой | 6 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4377519 | Защёлка | 1 |
| 19A | 3077611 | Анкхор | 1 |
| 19B | 3077612 | Защёлка | 1 |
| 20 | 4377569 | Защёлка | 1 |
| 20A | 3077611 | Анкхор | 1 |
| 20B | 3077613 | Защёлка | 1 |
| 23 | J260825 | Болт с шайбой | 8 |
| 23A | J900825 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 26 | 9767045 | Стойка | 1 |
| 27 | 4087197 | Шайба | 4 |
| 28 | 4022701 | Стопорный палец | 2 |
| 30 | 4326348 | Гидроцилиндр | 1 |
| 31 | 4022697 | Стопорный палец | 2 |
| 32 | A590108 | Плоская шайба | 2 |
| 35 | 7057150 | Крышка | 1 |
| 36 | J281260 | Болт с шайбой | 4 |
| 36A | J901260 | Болт | 1 |
| 36B | 4249324 | Шайба | 1 |
| 39 | 9772648 | Крышка | 1 |
| 39A | 8118340 | Крышка | 1 |
| 39B | 4716454 | Резиновая прокладка | 1 |
| 40 | 9772649 | Крышка | 1 |
| 40A | 8118339 | Крышка | 1 |
| 40B | 4716455 | Резиновая прокладка | 1 |
| 41 | 9772647 | Крышка | 1 |
| 41A | 3116679 | Крышка | 1 |
| 41B | 4716453 | Резиновая прокладка | 1 |
| 43 | 9772637 | Кронштейн | 1 |
| 44 | 9772571 | Кронштейн | 1 |
| 46 | 8122635 | Крышка | 1 |
| 47 | J281225 | Болт с шайбой | 4 |
| 47A | J901225 | Болт | 1 |
| 47B | 4249324 | Шайба | 1 |
| 49 | J281230 | Болт с шайбой | 22 |
| 49A | J901230 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 53 | 4718653 | Ограничитель | 1 |
| 55 | 9773067 | Кронштейн | 2 |
| 57 | 4721615 | Стойка | 2 |
| 58 | 4022697 | Стопорный палец | 2 |
| 59 | 8123352 | Петля | 2 |
| 59A | 3072015 | Петля | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
