Лубрикатор короб — HITACHI ZX870LC-5B

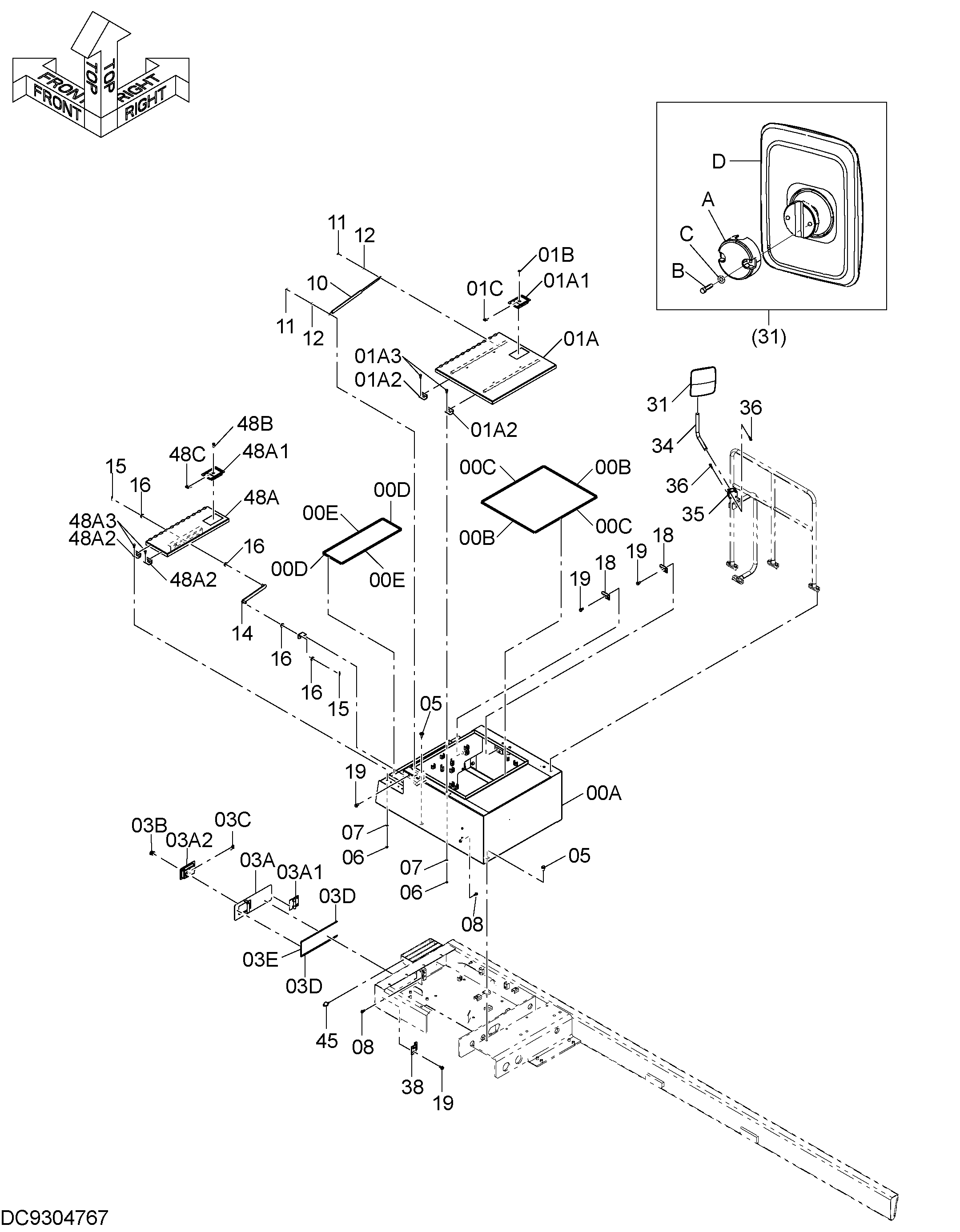

Заводская схема «Лубрикатор короб» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60002176 | Крышка | 1 |
| 00A | 5011987 | Крышка | 1 |
| 00B | 4715756 | Резиновая прокладка | 2 |
| 00C | 4715757 | Резиновая прокладка | 2 |
| 00D | 4715758 | Резиновая прокладка | 2 |
| 00E | 4715759 | Резиновая прокладка | 2 |
| 01 | YA60001921 | Крышка | 1 |
| 01A | 7057174 | Крышка | 1 |
| 01A1 | 4409447 | Замок | 1 |
| 01A2 | 9746541 | Петля | 2 |
| 01A3 | J901025 | Болт | 4 |
| 01B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01C | 4461342 | Зажим | 1 |
| 03 | YA60001704 | Дверь | 1 |
| 03A | YA40001672 | Дверь | 1 |
| 03A1 | 3072015 | Петля | 1 |
| 03A2 | 4409395 | Замок | 1 |
| 03B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 03C | 4461342 | Зажим | 1 |
| 03D | 4719557 | Резиновая прокладка | 2 |
| 03E | 4719558 | Резиновая прокладка | 1 |
| 05 | J281240 | Болт с шайбой | 11 |
| 05A | J901240 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J950010 | Гайка | 8 |
| 07 | A590110 | Плоская шайба | 8 |
| 08 | J271030 | Болт с шайбой | 3 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4344047 | Гидроцилиндр | 1 |
| 11 | 4022697 | Стопорный палец | 2 |
| 12 | A590108 | Плоская шайба | 2 |
| 14 | 9764997 | Стойка | 1 |
| 15 | 4022701 | Стопорный палец | 2 |
| 16 | J222016 | Шайба | 4 |
| 18 | 4642400 | Ограничитель | 2 |
| 19 | J271230 | Болт с шайбой | 7 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 31 | 4675257 | Зеркало | 1 |
| 31A | YA00003621 | Держатель | 1 |
| 31B | YA00003622 | Болт | 2 |
| 31C | YA00003623 | Шайба | 2 |
| 34 | YA40001273 | Стойка | 1 |
| 35 | 4376895 | Хомут | 1 |
| 36 | J260850 | Болт с шайбой | 4 |
| 36A | J900850 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 4450838 | Ограничитель | 1 |
| 45 | 4204586 | Ограничитель | 1 |
| 48 | YA60001922 | Крышка | 1 |
| 48A | 7058981 | Крышка | 1 |
| 48A1 | 4409447 | Замок | 1 |
| 48A2 | 9746541 | Петля | 2 |
| 48A3 | J901025 | Болт | 4 |
| 48B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 48C | 4461342 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
