Топливный радиатор — HITACHI ZX870LC-5B

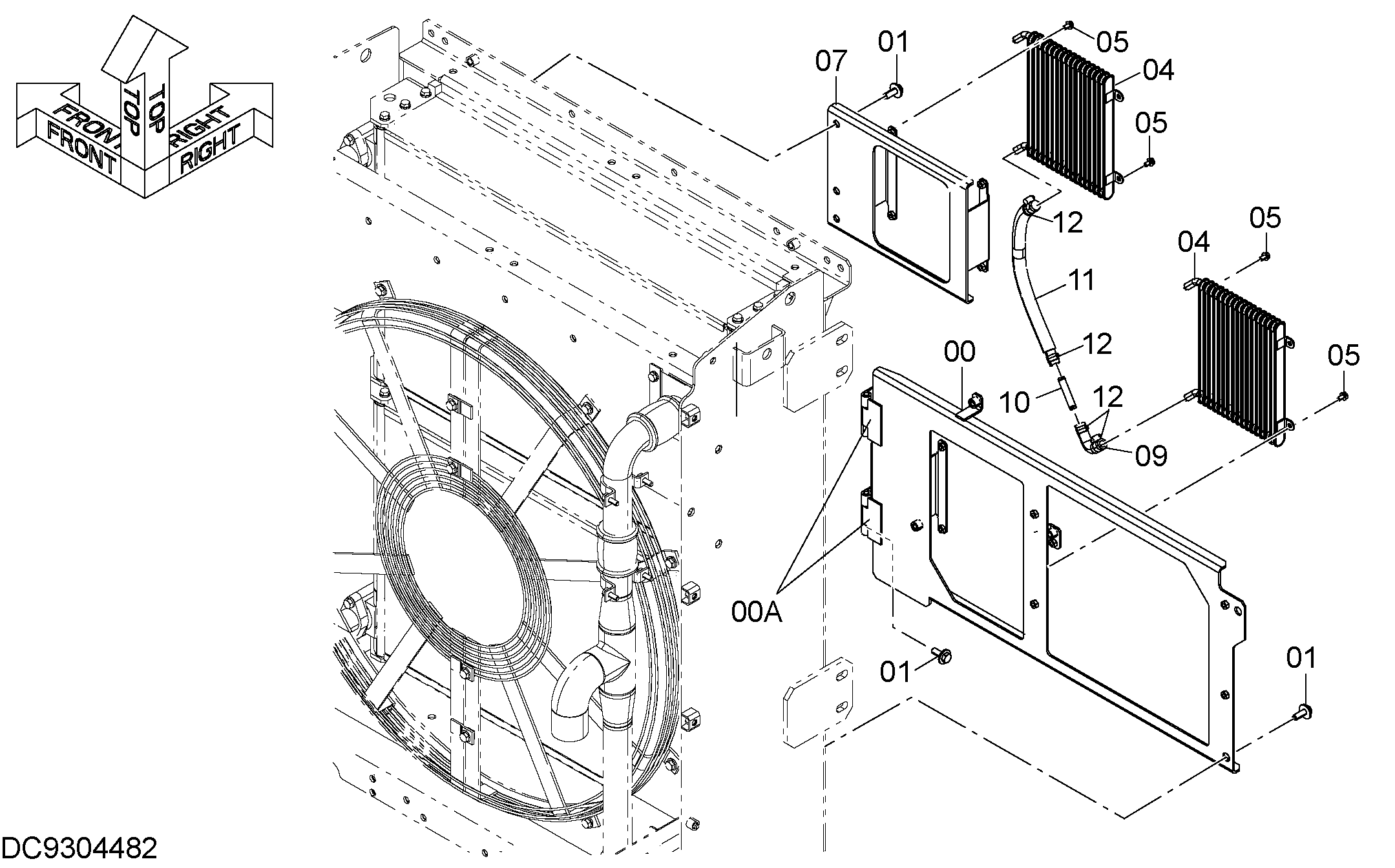

Заводская схема «Топливный радиатор» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055274 | Кронштейн | 1 |
| 00A | 3072015 | Петля | 2 |
| 01 | J281235 | Болт с шайбой | 9 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 04 | 4653895 | Радиатор | 2 |
| 05 | J260816 | Болт с шайбой | 8 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | YA40000441 | Кронштейн | 1 |
| 09 | 4679166 | Угловой штуцер | 1 |
| 10 | 4679167 | Соединение | 1 |
| 11 | YA60000442 | Топливный шланг | 1 |
| 12 | 4514699 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
