Гидроцилиндр рукояти — HITACHI ZX870LC-5B

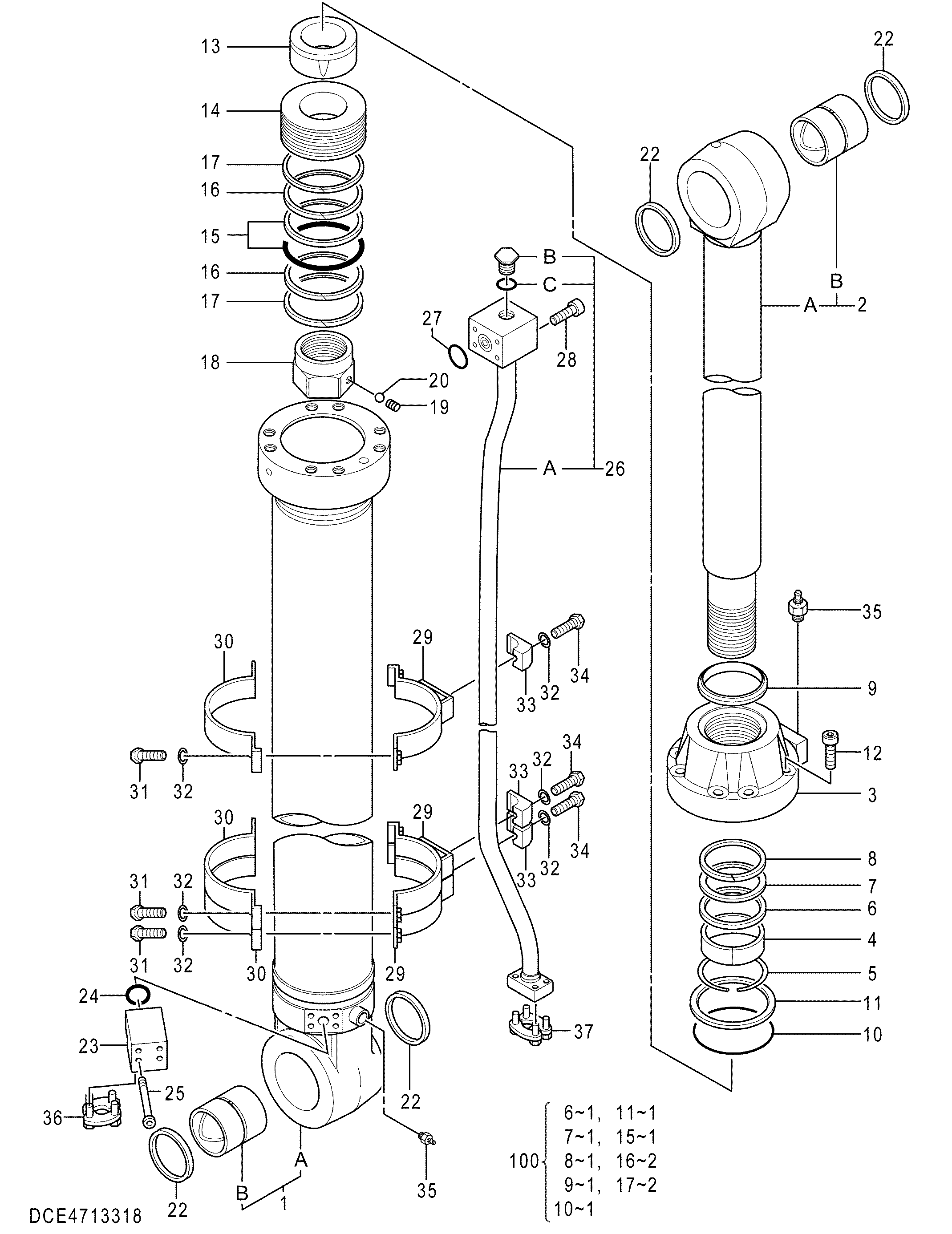

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4713318	Гидроцилиндр рукояти	1
1-22	YA00004899	Гидроцилиндр рукояти	1
1	XB00001377	Труба гидроцилиндра	1
1B	0978302	Втулка пальца	1
2	XB00001378	Шток поршня	1
2B	0978302	Втулка пальца	1
3	0978304	Головка гидроцилиндра	1
4	0400204	Втулка	1
5	0171705	Стопорное кольцо	1
6	0952504	Кольцо	1
7	0978305	U-образная манжета	1
8	0242305	Опорное кольцо	1
9	0978306	Грязесъёмное кольцо	1
10	A811210	Уплотнительное кольцо	1
11	0853507	Опорное кольцо	1
12	0343305	Болт с внутренним шестигранником	8
13	0781704	Амортизирующий подшипник	1
14	0978307	Поршень	1
15	0242712	Уплотнительное кольцо	1
16	0978308	Направляющее кольцо	2
17	0242714	Кольцо	2
18	0781707	Гайка	1
19	0400215	Установочный винт	1
20	0400216	Стальной шарик	1
22	0978007	Грязесъёмное кольцо	4
23	0978309	Соединение	1
24	4113161	Уплотнительное кольцо	1
25	0339715	Болт с внутренним шестигранником	4
26	0978310	Трубка	1
27	4069900	Уплотнительное кольцо	1
28	0191916	Болт с внутренним шестигранником	4
29-34	0978311	Лента	1
29	1207802	Лента	3
30	0336616	Лента	3
31	0379919	Болт	6
32	0456005	Пружинная шайба	9
33	0978313	Хомут трубки	3
34	0236916	Болт	3
35	0643016	Бреедер воздушный	2
36	1178103	Пробка	1
37	1178104	Пробка	1
100	4653862	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
