Подогрев щиток — HITACHI ZX870LC-5B

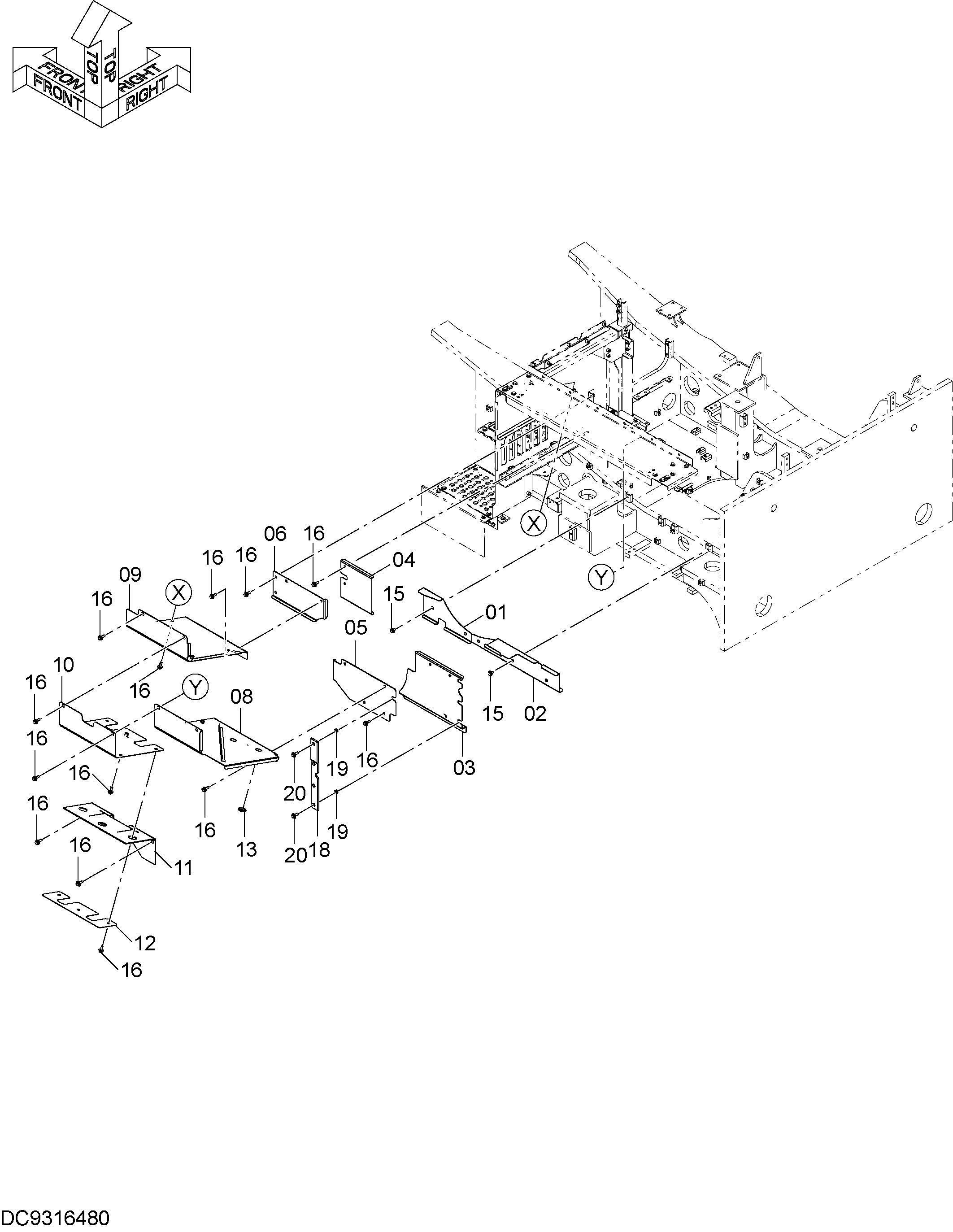

Заводская схема «Подогрев щиток» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3117525 | Крышка | 1 |
| 02 | 8124242 | Крышка | 1 |
| 03 | 8122591 | Крышка | 1 |
| 04 | 3119212 | Крышка | 1 |
| 05 | 8122592 | Крышка | 1 |
| 06 | 8122593 | Крышка | 1 |
| 08 | 7059141 | Крышка | 1 |
| 09 | 7059142 | Крышка | 1 |
| 10 | 7059143 | Крышка | 1 |
| 11 | 4715876 | Резиновая прокладка | 1 |
| 12 | 4716039 | Пластина | 1 |
| 13 | 4211059 | Резиновая втулка | 2 |
| 15 | J281225 | Болт с шайбой | 5 |
| 15A | J901225 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 4643112 | Болт с шайбой | 23 |
| 18 | YA00001019 | Резиновая прокладка | 1 |
| 19 | 4435575 | Проставка | 4 |
| 20 | J281240 | Болт с шайбой | 4 |
| 20A | J901240 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
