Всасывающие трубопроводы (для гидробак) — HITACHI ZX870LC-5B

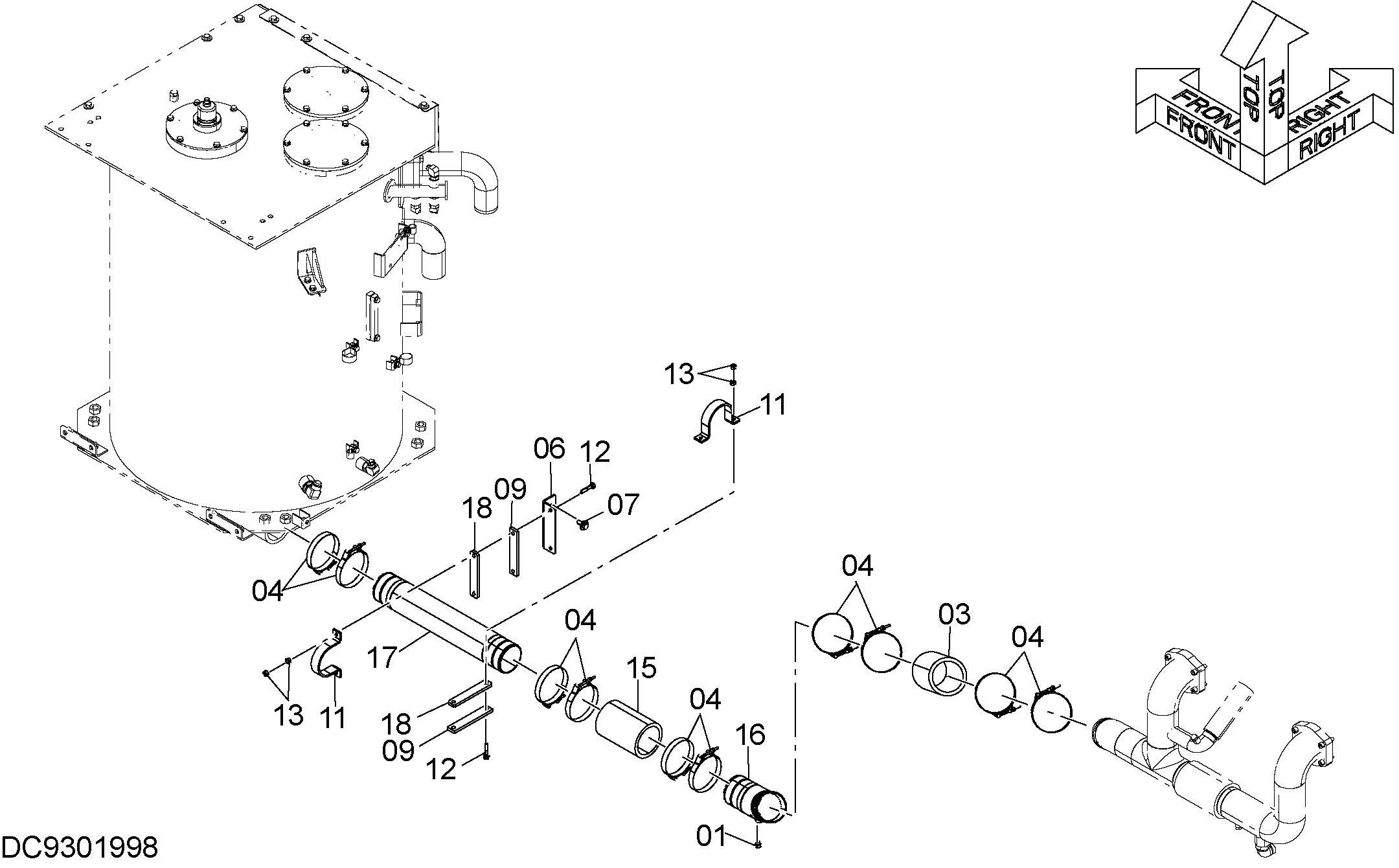

Заводская схема «Всасывающие трубопроводы (для гидробак)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A885002 | Пробка | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4307669 | Резиновый шланг | 1 |
| 04 | 4282488 | Хомут шланга | 10 |
| 06 | 4702700 | Кронштейн | 1 |
| 07 | J281230 | Болт с шайбой | 2 |
| 07A | J901230 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 09 | 4244787 | Пластина резиновый | 2 |
| 11 | 4186854 | Хомут трубки | 2 |
| 12 | J901050 | Болт | 4 |
| 13 | J950010 | Гайка | 8 |
| 15 | 4193871 | Резиновый шланг | 1 |
| 16 | 9772403 | Трубка | 1 |
| 17 | 4720651 | Трубка | 1 |
| 18 | 4720652 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
