Масляный радиатор крышка (1) — HITACHI ZX870LC-5B

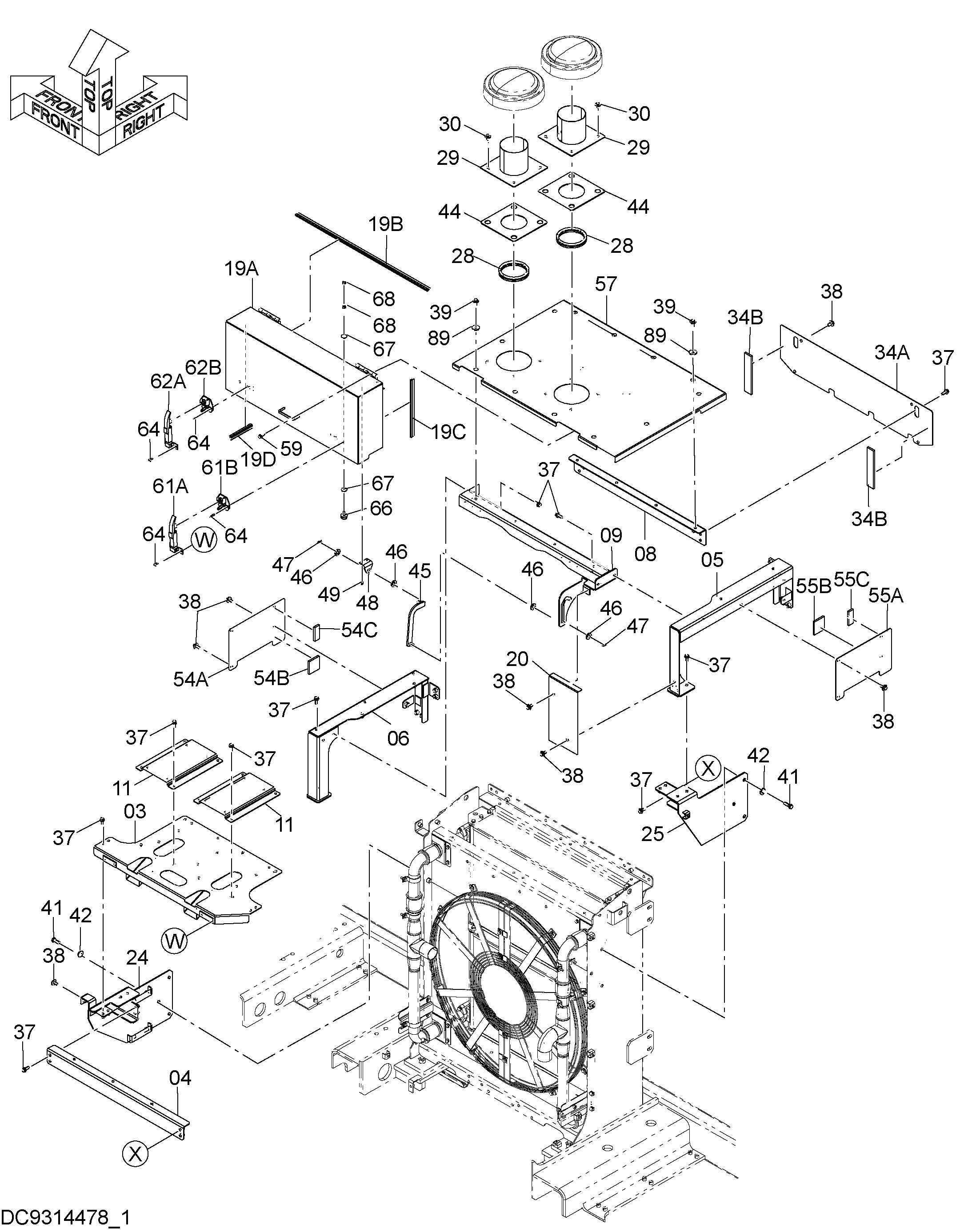

Заводская схема «Масляный радиатор крышка (1)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7061352 | Кронштейн | 1 |
| 04 | 8118429 | Опора | 1 |
| 05 | 7059162 | Опора | 1 |
| 06 | 7059163 | Опора | 1 |
| 08 | 8118427 | Опора | 1 |
| 09 | 7057183 | Опора | 1 |
| 11 | 4702954 | Кронштейн | 2 |
| 19 | 8127401 | Крышка | 1 |
| 19A | 6029352 | Крышка | 1 |
| 19B | 4730756 | Резиновая прокладка | 1 |
| 19C | 4730757 | Резиновая прокладка | 1 |
| 19D | 4730758 | Резиновая прокладка | 1 |
| 20 | 3122703 | Крышка | 1 |
| 24 | 7058943 | Кронштейн | 1 |
| 25 | 7058944 | Кронштейн | 1 |
| 28 | 4465725 | Уплотнительная окантовка | 2 |
| 29 | 9764671 | Трубка воздушный | 2 |
| 30 | J281025 | Болт с шайбой | 8 |
| 30A | J901025 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 34 | 8118433 | Крышка | 1 |
| 34A | 3116731 | Крышка | 1 |
| 34B | 4702687 | Резиновая прокладка | 2 |
| 37 | J271235 | Болт с шайбой | 40 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J281230 | Болт с шайбой | 14 |
| 38A | J901230 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 39 | J281235 | Болт с шайбой | 12 |
| 39A | J901235 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 41 | J921445 | Болт | 6 |
| 42 | 4086894 | Шайба | 6 |
| 44 | 4655675 | Манжета | 2 |
| 45 | 9771323 | Стойка | 1 |
| 46 | 4087197 | Шайба | 4 |
| 47 | 4022701 | Стопорный палец | 2 |
| 48 | 4651553 | Кронштейн | 1 |
| 49 | J260820 | Болт с шайбой | 2 |
| 49A | J900820 | Болт | 1 |
| 49B | A590108 | Плоская шайба | 1 |
| 54 | 9771317 | Крышка | 1 |
| 54A | 4702520 | Крышка | 1 |
| 54B | 4702689 | Резиновая прокладка | 1 |
| 54C | 4702688 | Резиновая прокладка | 1 |
| 54 | YA60005054 | Крышка | 1 |
| 54A | YA00007386 | Крышка | 1 |
| 54B | 4702689 | Резиновая прокладка | 1 |
| 54C | 4702688 | Резиновая прокладка | 1 |
| 55 | 9771318 | Крышка | 1 |
| 55A | 4702520 | Крышка | 1 |
| 55B | 4702689 | Резиновая прокладка | 1 |
| 55C | 4702688 | Резиновая прокладка | 1 |
| 55 | YA60005053 | Крышка | 1 |
| 55A | YA00007386 | Крышка | 1 |
| 55B | 4702689 | Резиновая прокладка | 1 |
| 55C | 4702688 | Резиновая прокладка | 1 |
| 57 | 7059219 | Крышка | 1 |
| 59 | J271030 | Болт с шайбой | 6 |
| 59A | J901030 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | 4377519 | Защёлка | 1 |
| 61A | 3077611 | Анкхор | 1 |
| 61B | 3077612 | Защёлка | 1 |
| 62 | 4377569 | Защёлка | 1 |
| 62A | 3077611 | Анкхор | 1 |
| 62B | 3077613 | Защёлка | 1 |
| 64 | J260825 | Болт с шайбой | 8 |
| 64A | J900825 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 66 | 4294508 | Ограничитель | 2 |
| 67 | J217083 | Шайба | 4 |
| 68 | J950010 | Гайка | 4 |
| 89 | 4338575 | Плоская шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
