Топливные трубопроводы (1) — HITACHI ZX870LC-5B

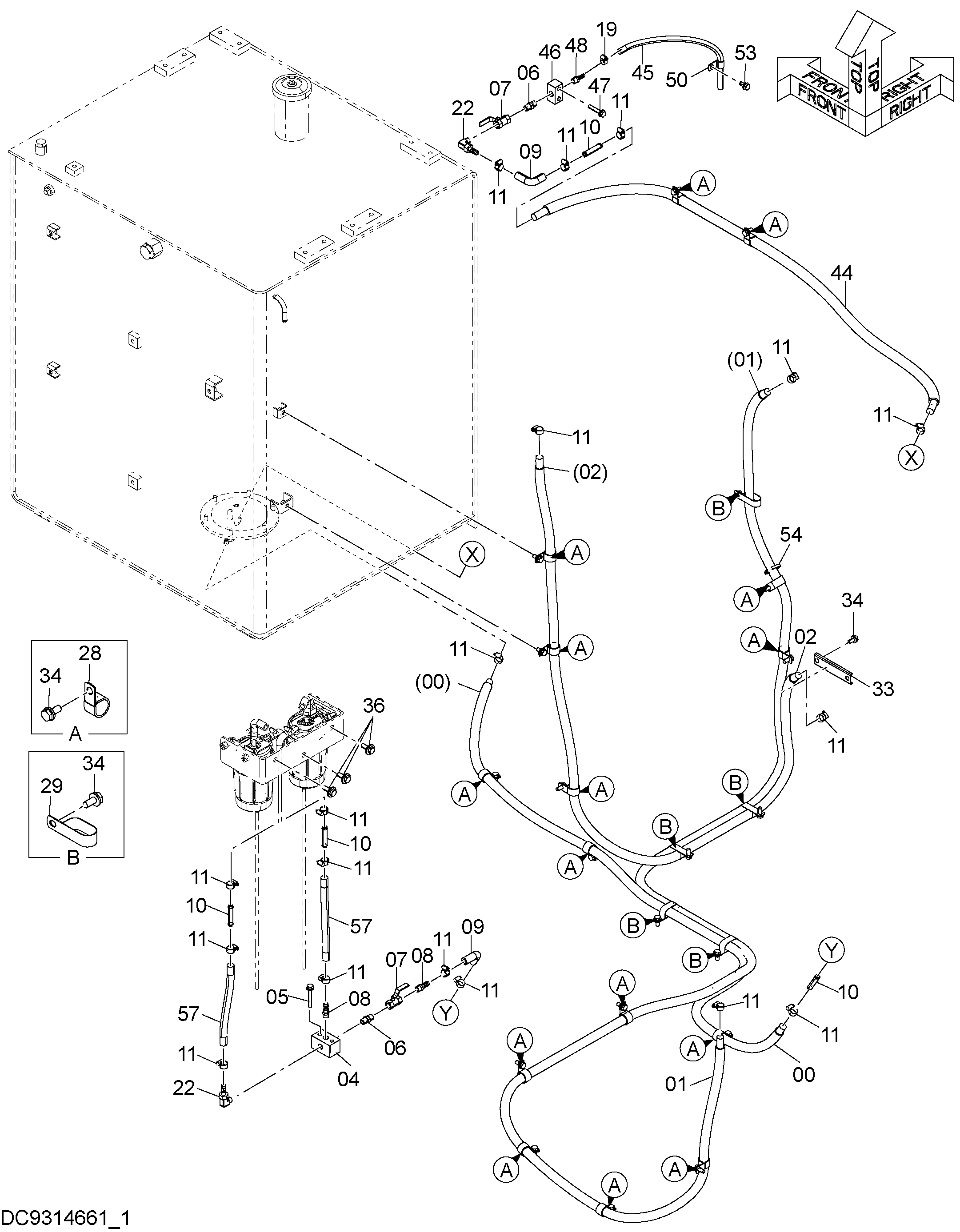

Заводская схема «Топливные трубопроводы (1)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9319524 | Топливный шланг | 1 |
| 00A | 4716601 | Топливный шланг | 1 |
| 00B | 4716624 | Трубка | 1 |
| 01 | YA60000441 | Топливный шланг | 1 |
| 01A | YA00000669 | Топливный шланг | 1 |
| 01B | YA00000670 | Трубка | 1 |
| 02 | 9264498 | Топливный шланг | 1 |
| 02A | 4654876 | Топливный шланг | 1 |
| 02B | 4657166 | Трубка | 1 |
| 04 | 4172201 | Блок | 1 |
| 05 | J271070 | Болт с шайбой | 2 |
| 05A | J901070 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 94-1702 | Адаптер | 2 |
| 07 | 4209782 | Шаровой клапан | 2 |
| 08 | 4649401 | Адаптер | 2 |
| 09 | 4679166 | Угловой штуцер | 2 |
| 10 | 4679167 | Соединение | 4 |
| 11 | 4514699 | Хомут шланга | 18 |
| 19 | 4514700 | Зажим шланг | 1 |
| 22 | 4716628 | Угловой штуцер | 2 |
| 28 | 4192035 | Зажим | 15 |
| 29 | 4411911 | Зажим | 5 |
| 33 | 4463216 | Хомут шланга | 1 |
| 34 | J271025 | Болт с шайбой | 22 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | J281235 | Болт с шайбой | 3 |
| 36A | J901235 | Болт | 1 |
| 36B | 4249324 | Шайба | 1 |
| 44 | YA60001408 | Топливный шланг | 1 |
| 44A | 4722812 | Топливный шланг | 1 |
| 44B | YA00002037 | Трубка корругатед | 1 |
| 45 | 4388236 | Топливный шланг | 1 |
| 46 | 4648394 | Блок | 1 |
| 47 | J271055 | Болт с шайбой | 2 |
| 47A | J901055 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 4489396 | Адаптер | 1 |
| 50 | 4190253 | Зажим | 1 |
| 53 | J271025 | Болт с шайбой | 1 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4055312 | Ленточный зажим | 1 |
| 57 | 9314961 | Топливный шланг | 2 |
| 57A | 4714749 | Топливный шланг | 1 |
| 57B | 4714750 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
