Топливные трубопроводы (2) — HITACHI ZX870LC-5B

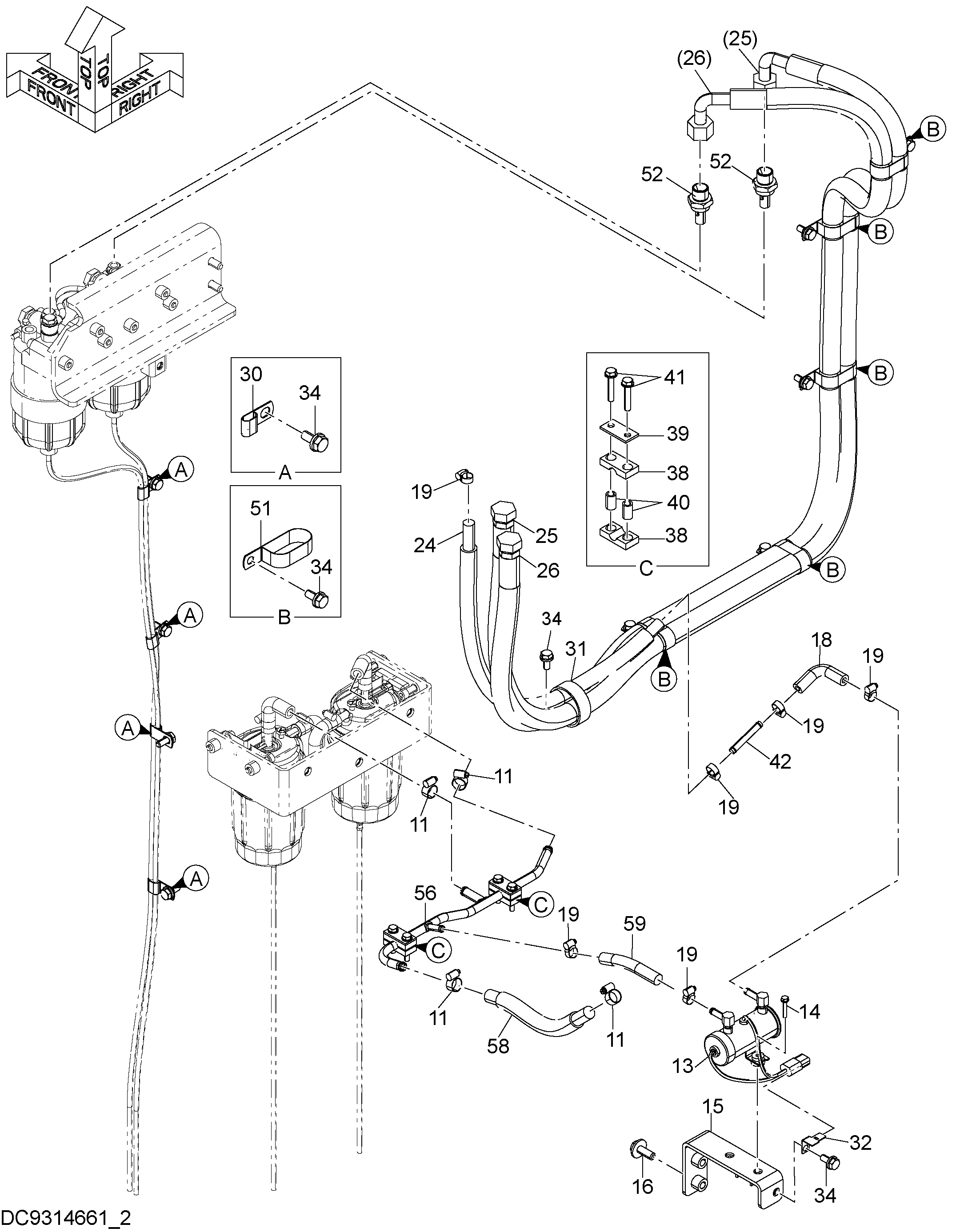

Заводская схема «Топливные трубопроводы (2)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4514699 | Хомут шланга | 4 |
| 13 | 4645227 | Насос | 1 |
| 13A | 4658052 | Прокладка | 1 |
| 13B | 4658053 | Странер | 1 |
| 14 | J260635 | Болт с шайбой | 2 |
| 14A | J900635 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 8114832 | Кронштейн | 1 |
| 16 | J281235 | Болт с шайбой | 2 |
| 16A | J901235 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 18 | 4714161 | Угловой штуцер | 1 |
| 19 | 4514700 | Зажим шланг | 6 |
| 24 | 9316013 | Топливный шланг | 1 |
| 24A | 4714824 | Топливный шланг | 1 |
| 24B | 4714976 | Трубка | 1 |
| 25 | 9329664 | Топливный шланг | 1 |
| 25A | 4725431 | Шланг | 1 |
| 25B | 4725433 | Трубка | 1 |
| 26 | 9316976 | Топливный шланг | 1 |
| 26A | 4725431 | Шланг | 1 |
| 26B | 4725433 | Трубка | 1 |
| 30 | 4192018 | Зажим | 4 |
| 31 | 4204135 | Зажим | 1 |
| 32 | 4355515 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 11 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 38 | 4710425 | Хомут | 4 |
| 39 | 4710690 | Пластина | 2 |
| 40 | 4361747 | Проставка | 4 |
| 41 | J260845 | Болт с шайбой | 4 |
| 41A | J900845 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | 4714776 | Соединение | 1 |
| 51 | 4470169 | Зажим | 5 |
| 52 | 4681878 | Адаптер | 2 |
| 56 | 8115120 | Трубка топливный | 1 |
| 58 | 9319525 | Топливный шланг | 1 |
| 58A | 4716625 | Топливный шланг | 1 |
| 58B | 4716626 | Трубка | 1 |
| 59 | 4716627 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
