Пилотные гидролинии (5) — HITACHI ZX870LC-5B

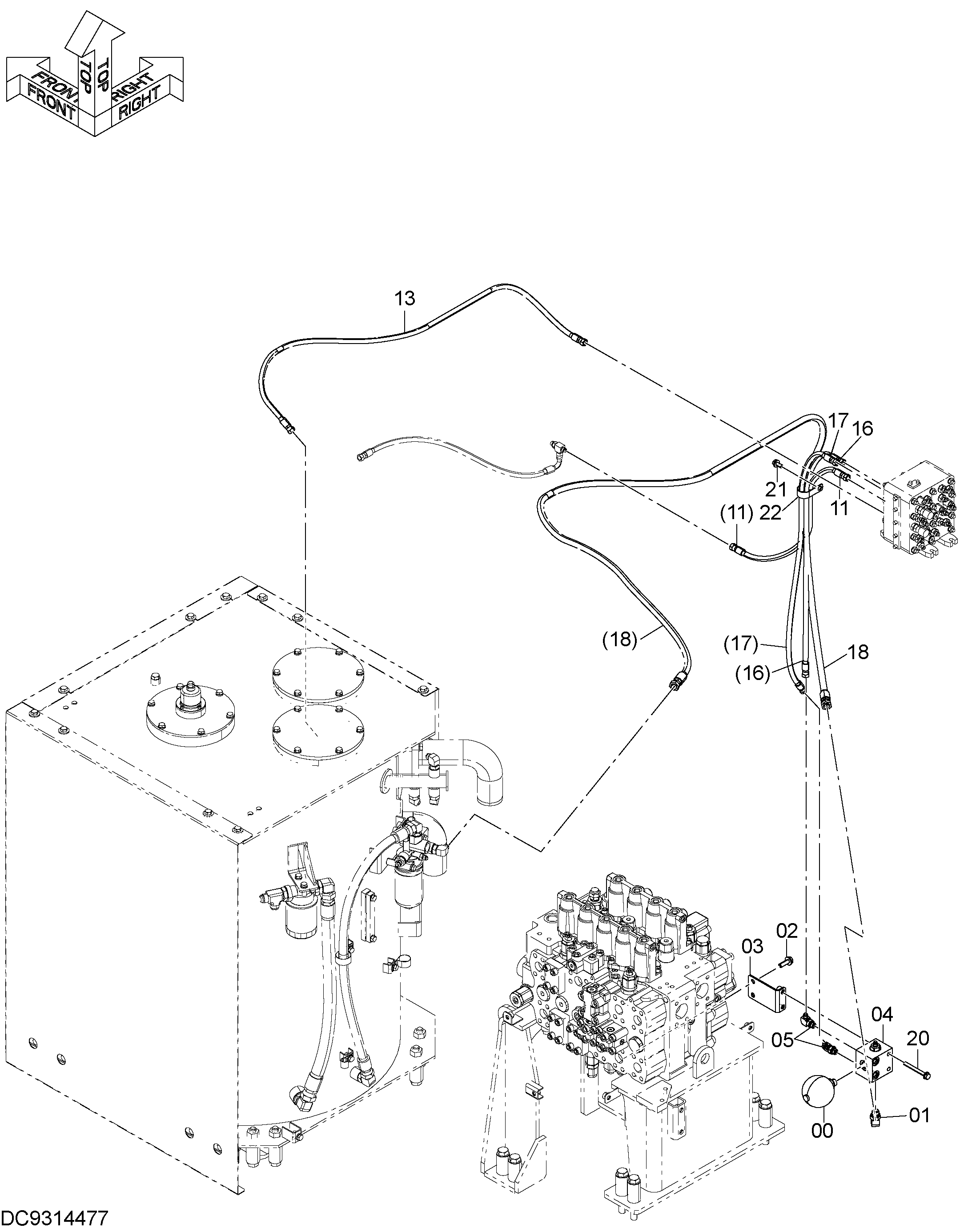

Заводская схема «Пилотные гидролинии (5)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195978 | Гидроаккумулятор | 1 |
| 00A | 954493 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | J271240 | Болт с шайбой | 2 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 8121359 | Кронштейн | 1 |
| 04 | 9241577 | Обратный клапан | 1 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4704600 | Шланг | 1 |
| 13 | 4715799 | Шланг | 1 |
| 16 | 4715800 | Шланг | 1 |
| 17 | 4715801 | Шланг | 1 |
| 18 | 4715802 | Шланг | 1 |
| 20 | J271095 | Болт с шайбой | 2 |
| 20A | J901095 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
