Вентилятор клапан (для масляный радиатор)(реверсе тип) — HITACHI ZX870LC-5B

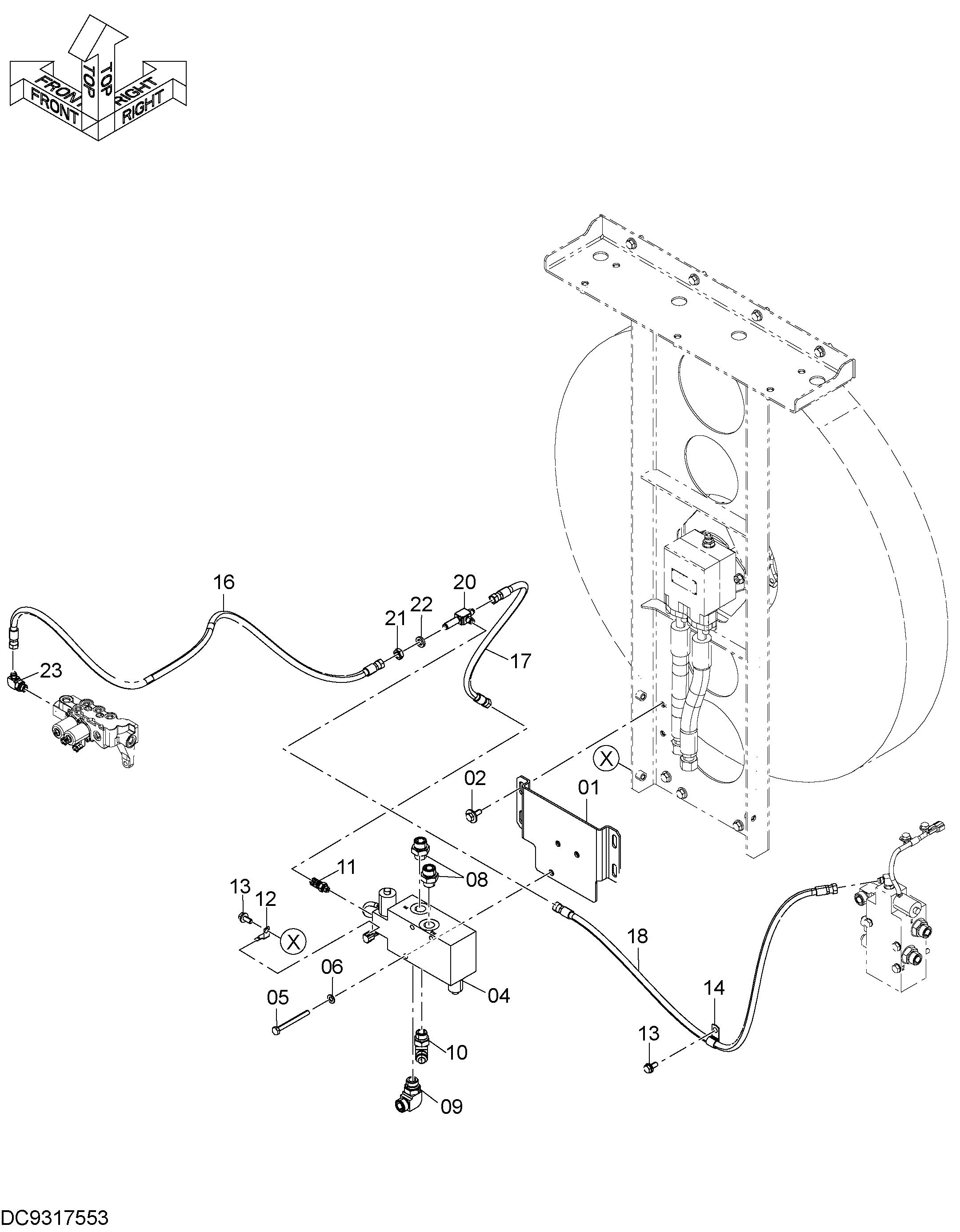

Заводская схема «Вентилятор клапан (для масляный радиатор)(реверсе тип)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101515 | Кронштейн | 1 |
| 02 | J281030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 4639168 | Электромагнитный клапан | 1 |
| 05 | J901000 | Болт | 3 |
| 06 | A590110 | Плоская шайба | 3 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4257159 | Кронштейн | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4190253 | Зажим | 1 |
| 16 | 4389301 | Шланг | 1 |
| 17 | 4705739 | Шланг | 1 |
| 18 | 4698734 | Шланг | 1 |
| 20 | 4247260 | Тройник | 1 |
| 21 | 4202531 | Гайка | 1 |
| 22 | A590914 | Пружинная шайба | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
