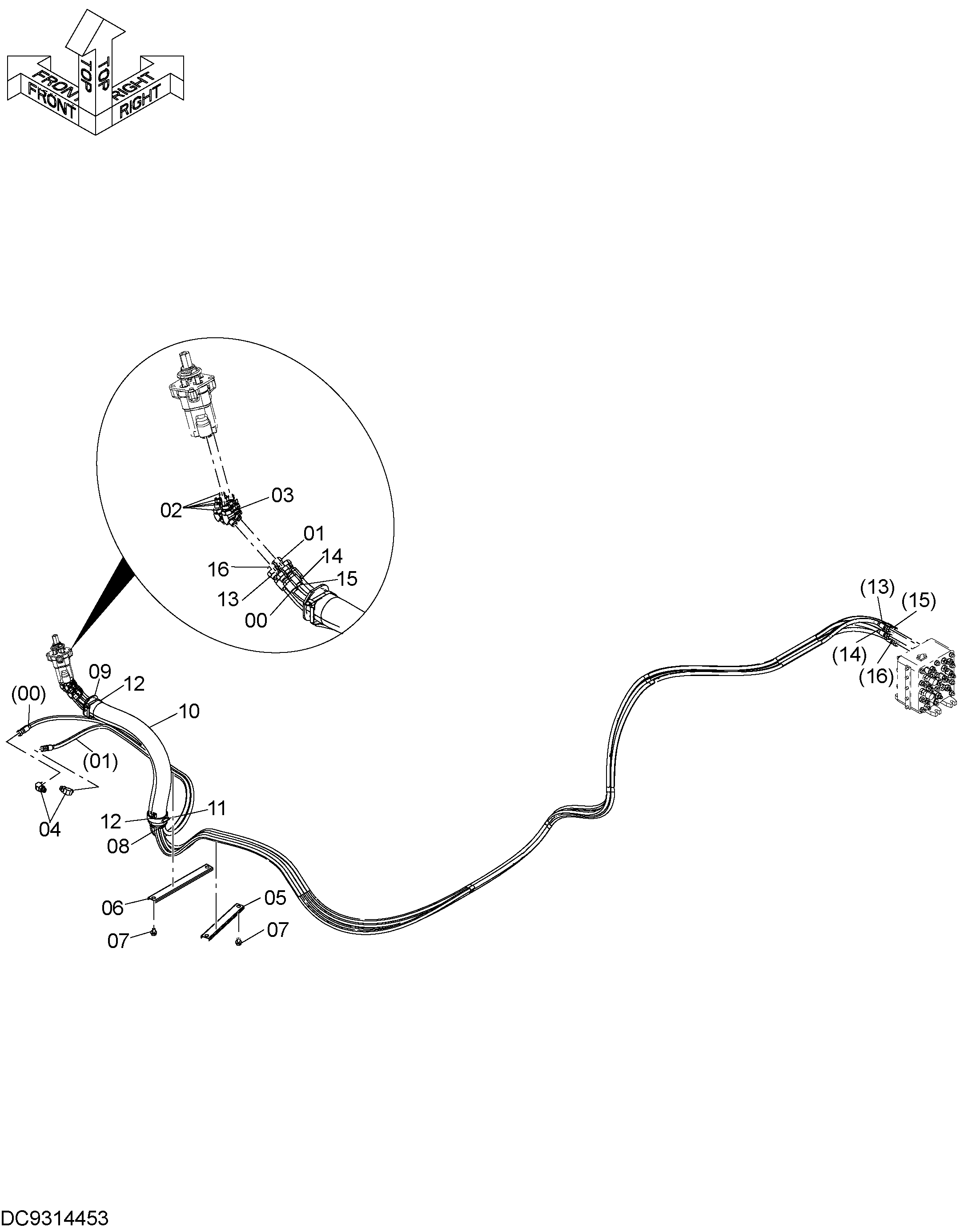

Пилотные гидролинии (8) — HITACHI ZX870LC-5B
Заводская схема «Пилотные гидролинии (8)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4649317 | Шланг | 1 |
| 01 | 4709483 | Шланг | 1 |
| 02 | A852223 | Угловой штуцер | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852233 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4465377 | Хомут шланга | 1 |
| 06 | 4341877 | Хомут шланга | 1 |
| 07 | J271020 | Болт с шайбой | 4 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | YA00000261 | Втулка | 1 |
| 09 | 3079728 | Втулка | 1 |
| 10 | 4629782 | Шланг | 1 |
| 11 | 4351774 | Хомут провод | 1 |
| 12 | 4121859 | Ленточный зажим | 2 |
| 13 | 4714031 | Шланг | 1 |
| 14 | 4714033 | Шланг | 1 |
| 15 | 4714233 | Шланг | 1 |
| 16 | 4714234 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
