Аккумулятор крышка — HITACHI ZX870LC-5B

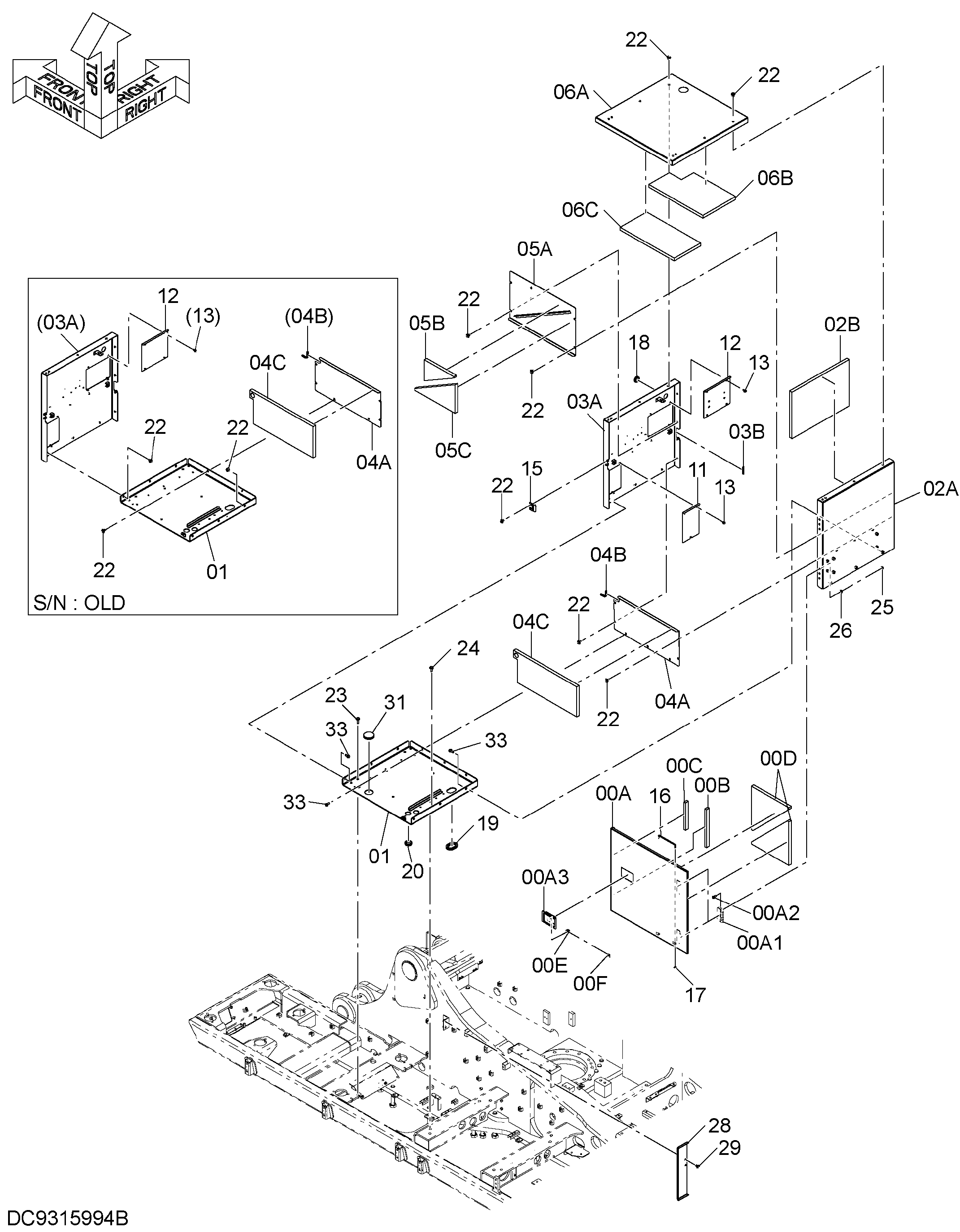

Заводская схема «Аккумулятор крышка» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122451 | Дверь | 1 |
| 00A | 7059039 | Дверь | 1 |
| 00A1 | 4639668 | Петля | 2 |
| 00A2 | J901230 | Болт | 6 |
| 00A3 | 4409447 | Замок | 1 |
| 00B | 4716018 | Резиновая прокладка | 1 |
| 00C | 4716019 | Резиновая прокладка | 1 |
| 00D | 4716020 | Резиновая прокладка | 2 |
| 00E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00F | 4461342 | Зажим | 1 |
| 01 | 7059035 замена: YA40000517 | Крышка | 1 |
| 01 | YA40000517 | Крышка | 1 |
| 02 | 8122442 | Крышка | 1 |
| 02A | 7059036 | Крышка | 1 |
| 02B | 4716012 | Резиновая прокладка | 1 |
| 03 | 8120773 | Крышка | 1 |
| 03A | 7059037 | Крышка | 1 |
| 03B | 4715969 | Резиновая прокладка | 1 |
| 04 | 8122445 замена: YA60014766 | Крышка | 1 |
| 04A | 8122444 | Крышка | 1 |
| 04B | 4715970 | Резиновая прокладка | 1 |
| 04C | YA00001300 замена: 4715970 | Резиновое уплотнение | 1 |
| 04 | YA60014766 | Крышка | 1 |
| 04A | YA40013116 | Крышка | 1 |
| 04B | 4715970 | Резиновая прокладка | 1 |
| 04C | 4715970 | Резиновое уплотнение | 1 |
| 05 | 8122447 | Крышка | 1 |
| 05A | 8122446 | Крышка | 1 |
| 05B | 4716015 | Резиновая прокладка | 1 |
| 05C | 4716016 | Резиновая прокладка | 1 |
| 06 | 8122443 | Крышка | 1 |
| 06A | 7059038 | Крышка | 1 |
| 06B | 4716013 | Резиновая прокладка | 1 |
| 06C | 4713984 | Резиновая прокладка | 1 |
| 11 | 4702551 | Крышка | 1 |
| 12 | 4709693 замена: YA40013109 | Крышка | 1 |
| 12 | YA40013109 | Крышка | 1 |
| 13 | J271025 | Болт с шайбой | 7 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4640646 | Ограничитель | 1 |
| 16 | 4341788 | Стойка | 1 |
| 17 | 4022697 | Стопорный палец | 1 |
| 18 | 4210485 | Резиновая втулка | 1 |
| 19 | 4340404 | Резиновая втулка | 1 |
| 20 | 4209294 | Резиновая втулка | 2 |
| 22 | J281230 | Болт с шайбой | 22 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 22 | J281230 | Болт с шайбой | 14 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | J281250 | Болт с шайбой | 4 |
| 23A | J901250 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J281240 | Болт с шайбой | 4 |
| 24A | J901240 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | J950012 | Гайка | 6 |
| 26 | J222012 | Шайба | 6 |
| 28 | 4716951 | Крышка | 1 |
| 29 | J281230 | Болт с шайбой | 2 |
| 29A | J901230 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 31 | YD00000850 | Резиновая втулка | 1 |
| 33 | J271235 | Болт с шайбой | 9 |
| 33A | J901235 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
