Лубрикатор детали — HITACHI ZX870LC-5B

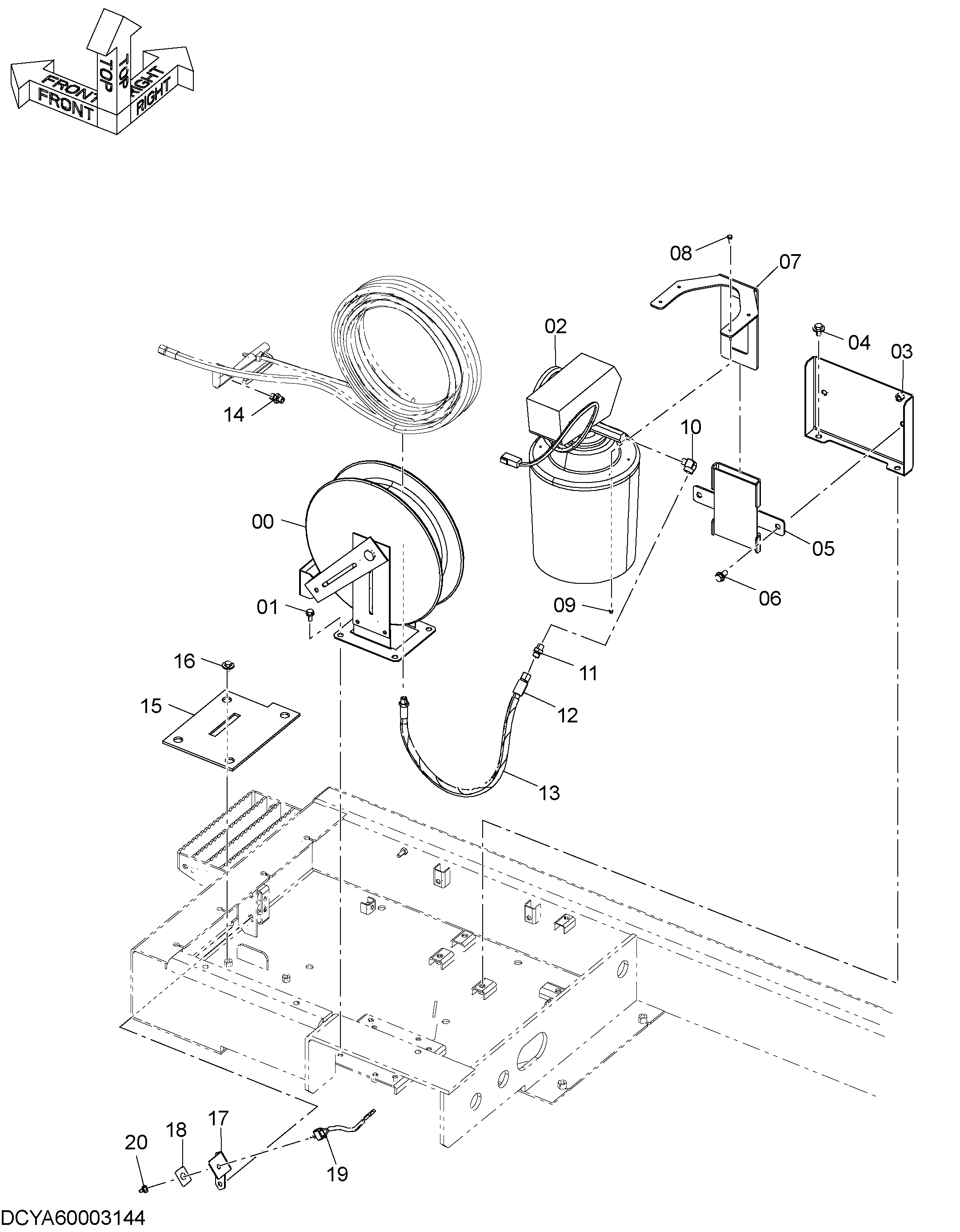

Заводская схема «Лубрикатор детали» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641130 | Реел шланг | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4281956 | Лубрикатор | 1 |
| 03 | YA40001836 | Кронштейн | 1 |
| 04 | J281225 | Болт с шайбой | 2 |
| 04A | J901225 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 05 | 8117584 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | YA00004298 | Пластина | 1 |
| 08 | J260616 | Болт с шайбой | 4 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | M500605 | Гайка | 4 |
| 10 | 94-0631 | Угловой штуцер | 1 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 4159776 | Шланг | 1 |
| 13 | 4327293 | Защитный кожух | 1 |
| 14 | 4151182 | Адаптер | 1 |
| 15 | 4653279 | Резиновая прокладка | 1 |
| 16 | J281020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 17 | 4722811 | Кронштейн | 1 |
| 18 | 4657156 | Информационная табличка | 1 |
| 19 | 4665472 | Выключатель | 1 |
| 20 | 4042098 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
