Рама (1) — HITACHI ZX870LC-5B

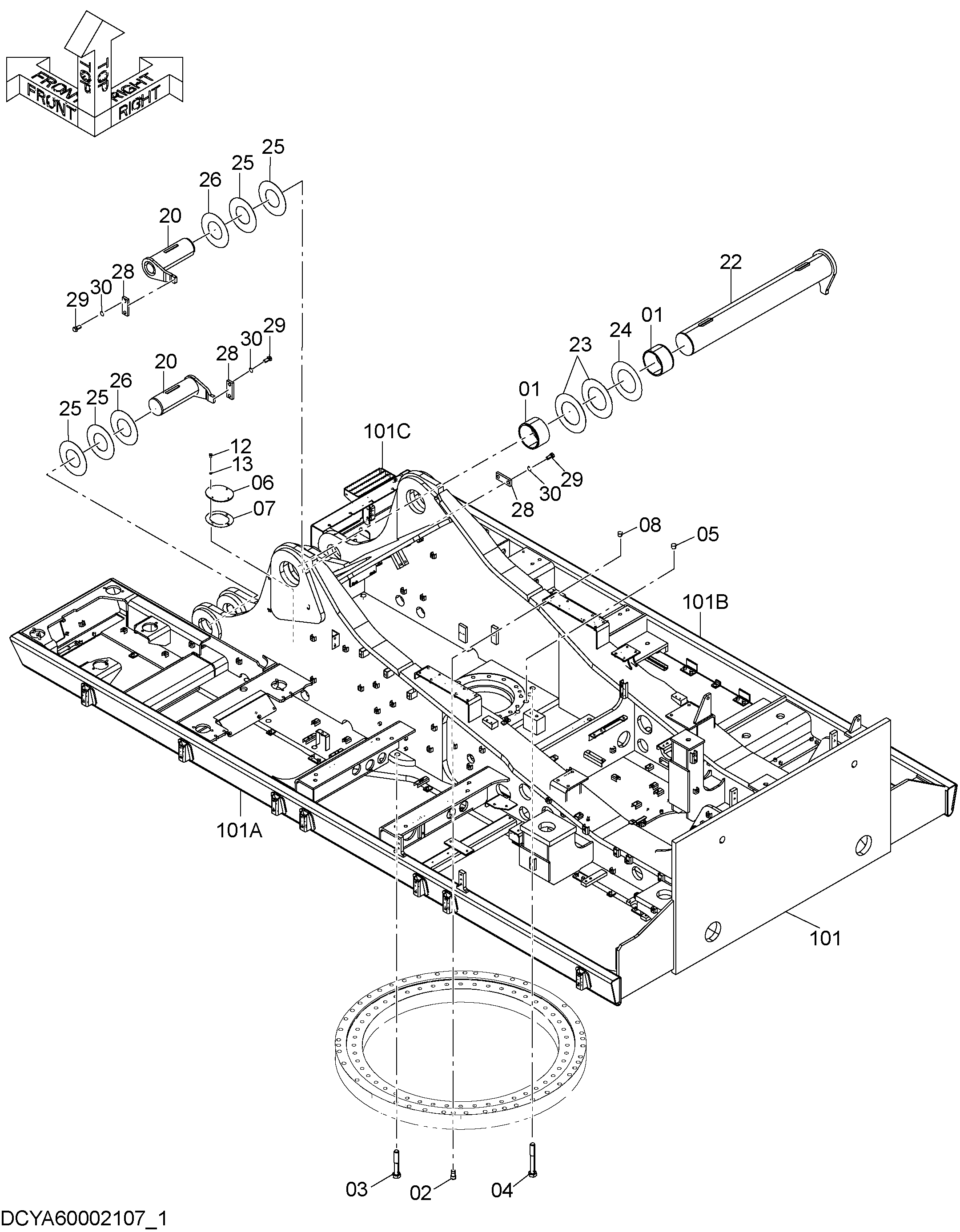

Заводская схема «Рама (1)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4640461 | Втулка | 2 |
| 02 | 4696474 | Установочный штифт | 2 |
| 03 | J833314 | Болт | 37 |
| 04 | J833319 | Болт | 4 |
| 05 | 427154 | Пробка | 10 |
| 06 | 4261282 | Пластина | 1 |
| 07 | 4261283 | Манжета | 1 |
| 08 | 429135 | Пробка | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 20 | 8101379 | Палец | 2 |
| 22 | 8111553 | Палец | 1 |
| 23 | 4642174 | Регулировочная шайба | 2 |
| 24 | 4642173 | Регулировочная шайба | 1 |
| 25 | 4219932 | Регулировочная шайба | 4 |
| 26 | 4219933 | Регулировочная шайба | 2 |
| 28 | 4122729 | Пластина | 3 |
| 29 | J912045 | Болт | 6 |
| 30 | A590920 | Пружинная шайба | 6 |
| 101 | 5012222 | Рама основной | 1 |
| 101A | 4692637 | Трубка | 1 |
| 101B | 4692638 | Трубка | 1 |
| 101C | 8116173 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
