Расширительный бачок — HITACHI ZX870LC-5B

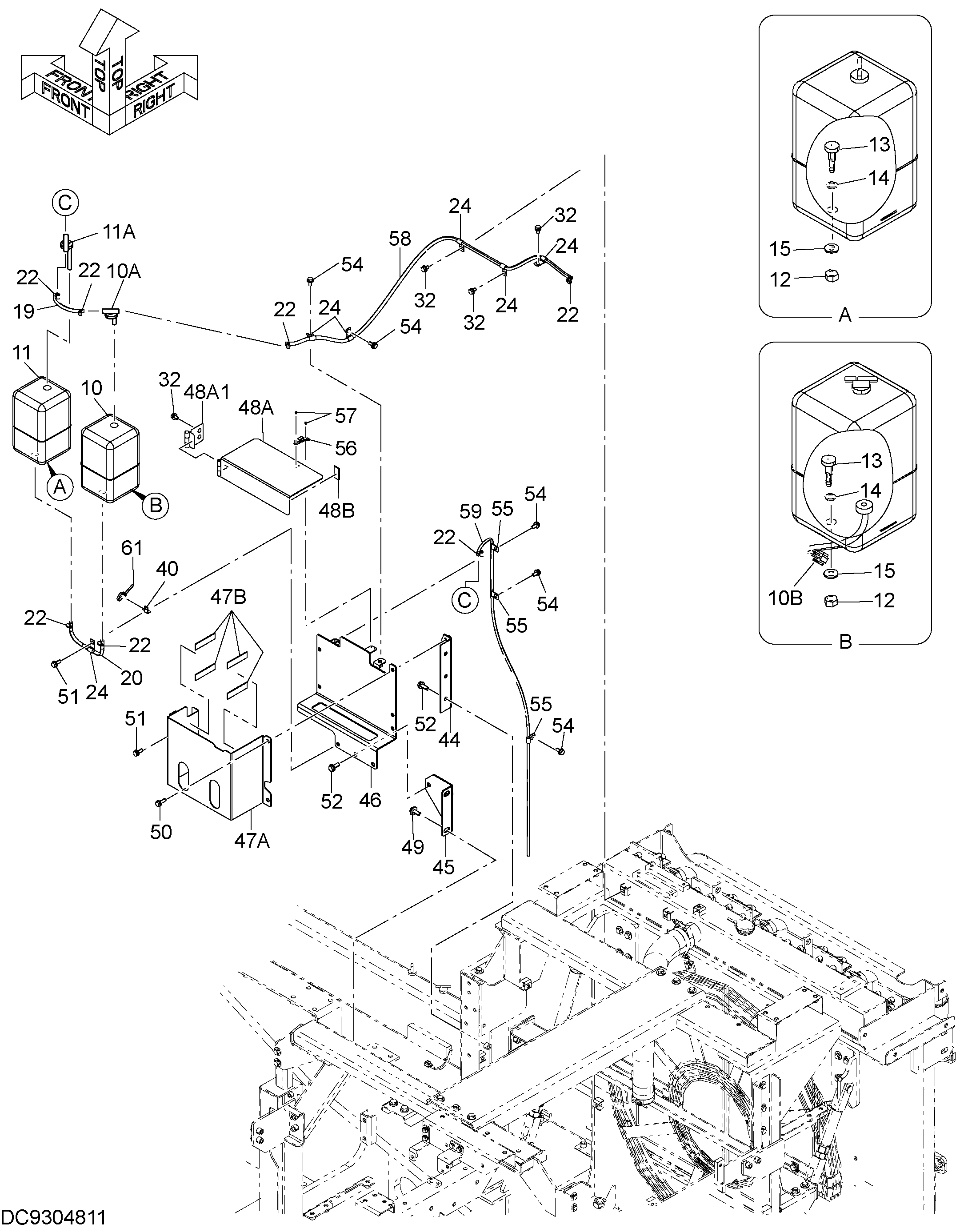

Заводская схема «Расширительный бачок» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
10	4361805	Бак воды	1
10A	4237650	Колпачок	1
10B	4338011	Выключатель уровень	1
11	4392068	Бак воды	1
11A	4443579	Колпачок	1
12	J952012	Гайка	2
13	3080498	Штуцер	2
14	962567	Уплотнительное кольцо	2
15	4291332	Плоская шайба	2
19	4641952	Водяной шланг	1
20	4380659	Водяной шланг	1
22	4508575	Хомут шланга	7
24	4190272	Зажим	6
32	J271020	Болт с шайбой	5
32A	J901020	Болт	1
32B	J222010	Шайба	1
40	4257159	Кронштейн	1
44	9773156	Кронштейн	1
45	9772668	Кронштейн	1
46	8122684	Кронштейн	1
47	9772673	Крышка	1
47A	8122688	Крышка	1
47B	4716758	Резиновая прокладка	4
48	9772674	Крышка	1
48A	8122689	Крышка	1
48A1	4358031	Петля	1
48B	4716766	Резиновая прокладка	1
49	J281235	Болт с шайбой	2
49A	J901235	Болт	1
49B	4249324	Шайба	1
50	J271035	Болт с шайбой	3
50A	J901035	Болт	1
50B	J222010	Шайба	1
51	J271030	Болт с шайбой	3
51A	J901030	Болт	1
51B	J222010	Шайба	1
52	J271235	Болт с шайбой	5
52A	J901235	Болт	1
52B	J222012	Шайба	1
54	J271025	Болт с шайбой	5
54A	J901025	Болт	1
54B	J222010	Шайба	1
55	4190261	Зажим	3
56	4254200	Замок	1
57	J460308	Винт с шайбой	4
58	4631038	Водяной шланг	1
59	4184258	Виниловый шланг	1
61	4055311	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
