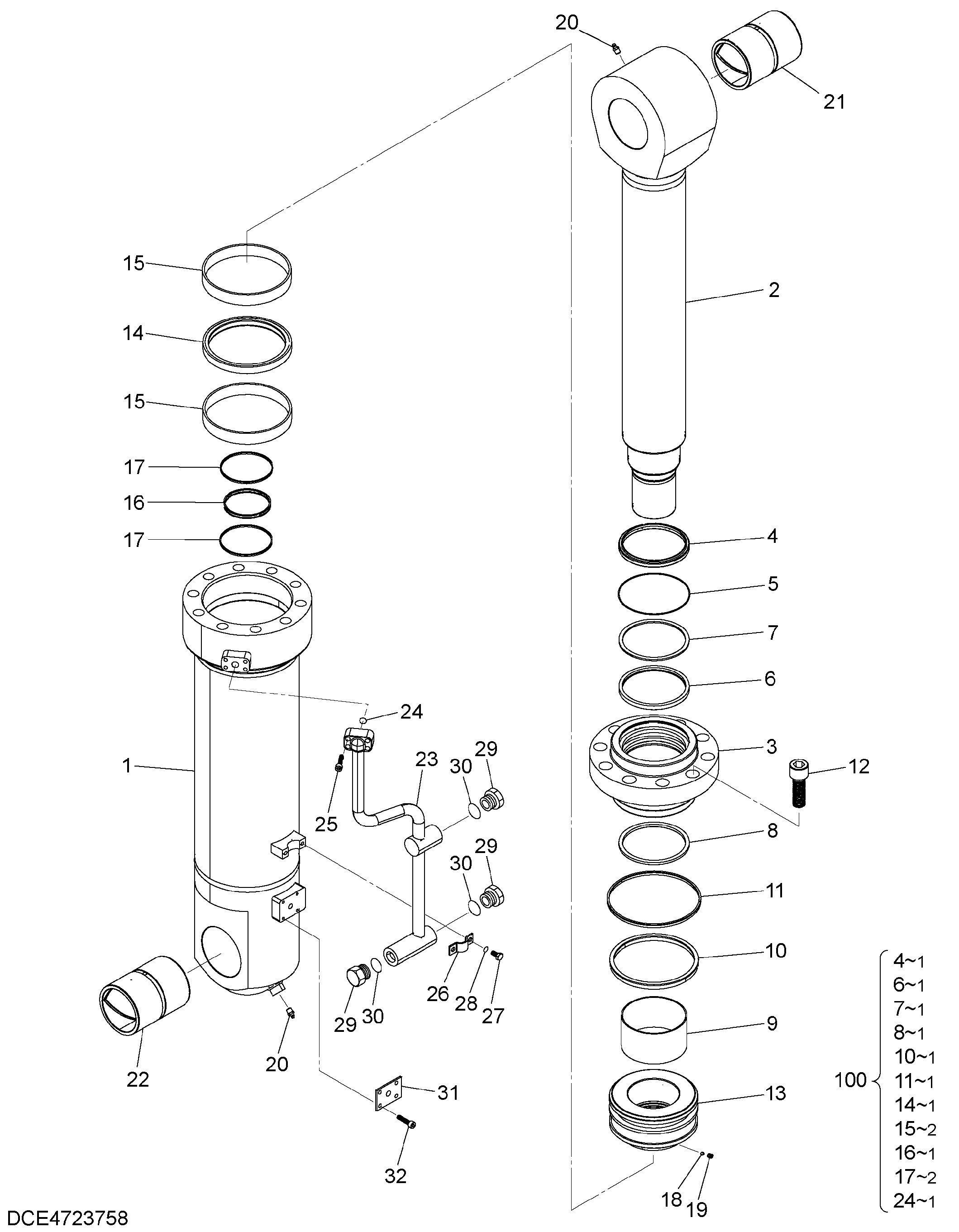

Гидроцилиндр. (C/W снятие устройство) — HITACHI ZX870LC-5B
Заводская схема «Гидроцилиндр. (C/W снятие устройство)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4723758 | Гидроцилиндр | 1 | |
| 1 | XB00001838 | Трубка | 1 |
| 2 | XB00001839 | Шток | 1 |
| 3 | XB00001840 | Гланд | 1 |
| 4 | XB00001841 | Грязесъёмное кольцо | 1 |
| 5 | XB00001842 | Кольцо ретаин | 1 |
| 6 | XB00001843 | Уплотнительное кольцо | 1 |
| 7 | XB00001844 | Опорное кольцо | 1 |
| 8 | XB00001845 | Кольцо буффер | 1 |
| 9 | XB00001846 | Втулка | 1 |
| 10 | XB00001847 | Уплотнительное кольцо | 1 |
| 11 | XB00001848 | Опорное кольцо | 1 |
| 12 | XB00001849 | Болт с внутренним шестигранником | 10 |
| 13 | XB00001850 | Поршень | 1 |
| 14 | XB00001851 | Уплотнительное кольцо | 1 |
| 15 | XB00001852 | Износостойкое кольцо | 2 |
| 16 | XB00001853 | Уплотнительное кольцо | 1 |
| 17 | XB00001917 | Опорное кольцо | 2 |
| 18 | XB00001820 | Стальной шарик | 1 |
| 19 | XB00001821 | Установочный винт | 1 |
| 20 | XB00001822 | Пресс-маслёнка | 2 |
| 21 | XB00001854 | Втулка пальца | 1 |
| 22 | XB00001854 | Втулка пальца | 1 |
| 23 | XB00001855 | Трубка | 1 |
| 24 | XB00001825 | Уплотнительное кольцо | 1 |
| 25 | XB00001826 | Болт с внутренним шестигранником | 4 |
| 26 | XB00001827 | Хомут трубки | 1 |
| 27 | XB00001828 | Болт | 2 |
| 28 | XB00001829 | Пружинная шайба | 2 |
| 29 | XB00001830 | Пробка | 3 |
| 30 | XB00001831 | Уплотнительное кольцо | 3 |
| 31 | XB00001832 | Крышка пыль | 1 |
| 32 | XB00001833 | Болт | 4 |
| 100 | XB00001856 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
