Пилотные гидролинии (снятие устройство)(1) — HITACHI ZX870LC-5B

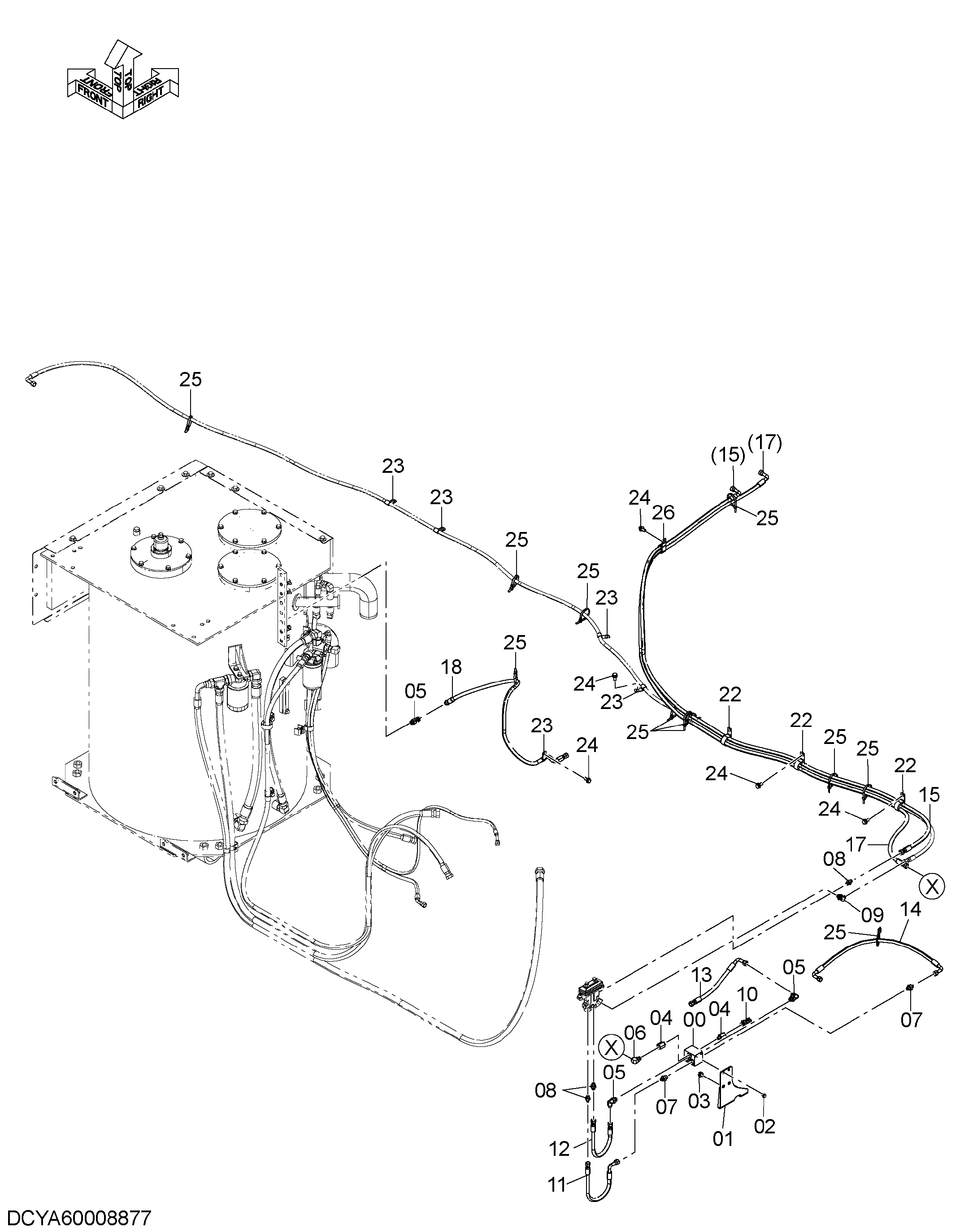

Заводская схема «Пилотные гидролинии (снятие устройство)(1)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | YA00011726 | Кронштейн | 1 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4202564 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4436535 | Датчик давления | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4631506 | Шланг | 1 |
| 12 | 4710438 | Шланг | 1 |
| 13 | 4317863 | Шланг | 1 |
| 14 | 4310139 | Шланг | 1 |
| 15 | 4299669 | Шланг | 1 |
| 17 | 4368863 | Шланг | 1 |
| 18 | 4696392 | Шланг | 1 |
| 22 | 4190291 | Зажим | 3 |
| 23 | 4190275 | Зажим | 5 |
| 24 | J271025 | Болт с шайбой | 5 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 11 |
| 26 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
