Электрооборудование (4) — HITACHI ZX870LC-5B

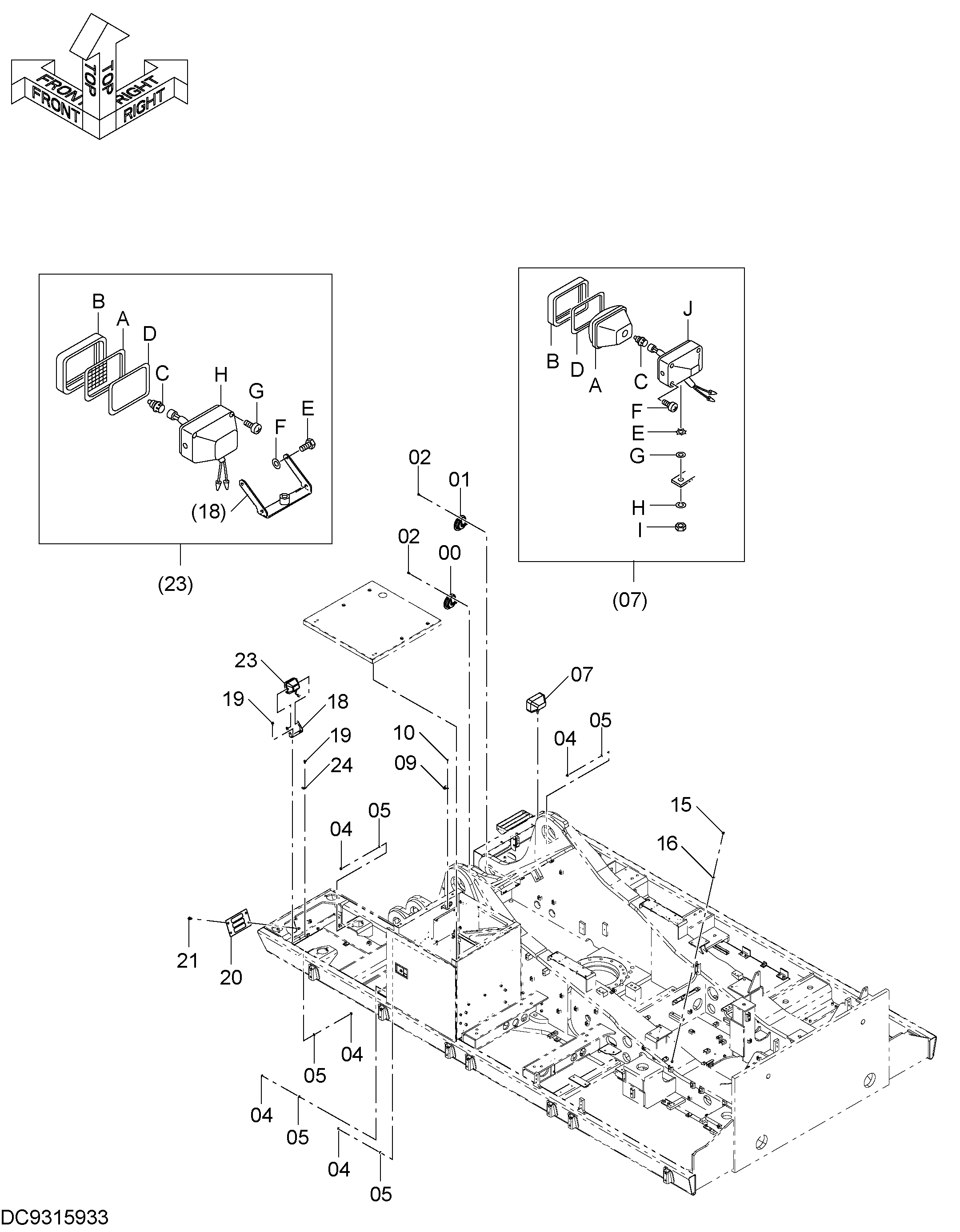

Заводская схема «Электрооборудование (4)» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449757 | Звуковой сигнал | 1 |
| 01 | 4449758 | Звуковой сигнал | 1 |
| 02 | J260825 | Болт с шайбой | 4 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | J950010 | Гайка | 5 |
| 05 | A590110 | Плоская шайба | 5 |
| 07 | 4336570 | Фара | 1 |
| 07 | 4326800 | Фара | 1 |
| 07A | 4326801 | Ленс блок | 1 |
| 07B | 4326802 | Рама | 1 |
| 07C | 4285648 | Лампа | 1 |
| 07D | 4326803 | Прокладка | 1 |
| 07E | 4307026 | Шайба | 1 |
| 07F | 4307027 | Винт | 4 |
| 07G | A590114 | Плоская шайба | 1 |
| 07H | A590914 | Пружинная шайба | 1 |
| 07I | J952014 | Гайка | 1 |
| 09 | 4651944 | Датчик давления | 1 |
| 10 | J460520 | Винт с шайбой | 2 |
| 15 | J950012 | Гайка | 1 |
| 16 | A590112 | Плоская шайба | 1 |
| 18 | 4720196 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 3 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4707357 | Крышка | 1 |
| 21 | J271235 | Болт с шайбой | 4 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4274478 | Фара | 1 |
| 23A | 4285646 | Рассеиватель | 1 |
| 23B | 4285647 | Обод | 1 |
| 23C | 4285648 | Лампа | 1 |
| 23D | 4288342 | Прокладка | 1 |
| 23E | J900616 | Болт | 2 |
| 24 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
