Опора двигателя — HITACHI ZX870LC-5B

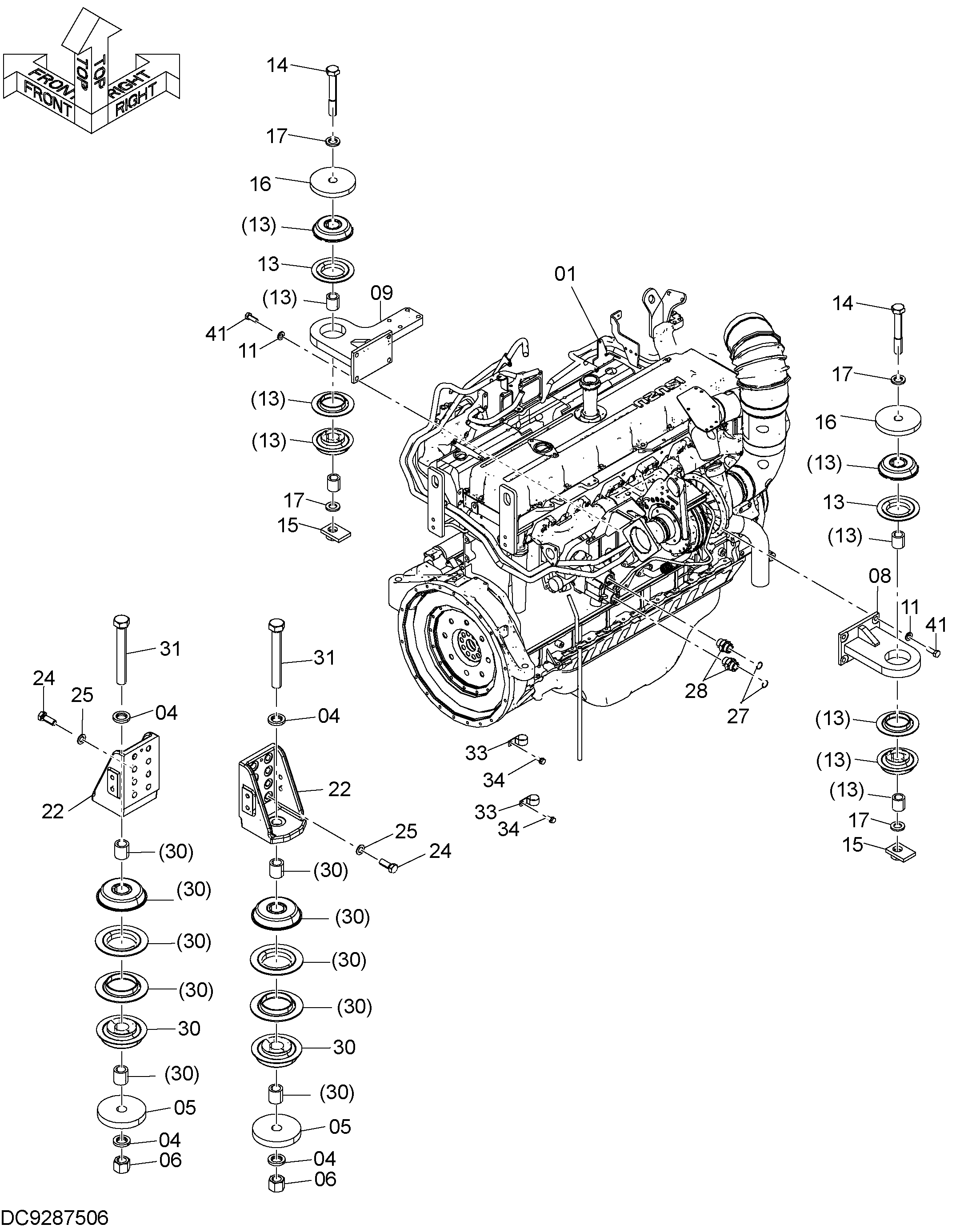

Заводская схема «Опора двигателя» для HITACHI ZX870LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4700850 | Двигатель | 1 |
| 04 | 4083438 | Шайба | 4 |
| 05 | 4280782 | Пластина | 2 |
| 06 | M663033 | U-образная гайка | 2 |
| 08 | 8100063 | Кронштейн | 1 |
| 09 | 7048124 | Кронштейн | 1 |
| 11 | J222014 | Шайба | 8 |
| 13 | 4633972 | Амортизатор | 2 |
| 14 | J932713 | Болт | 2 |
| 15 | 9764138 | Гайка спекиал | 2 |
| 16 | 4633971 | Пластина | 2 |
| 17 | 4085857 | Шайба | 4 |
| 22 | 2052422 | Кронштейн | 2 |
| 24 | J912055 | Болт | 12 |
| 25 | A590120 | Плоская шайба | 12 |
| 27 | 4420526 | Уплотнительное кольцо | 2 |
| 28 | 4443904 | Адаптер | 2 |
| 28A | 4153108 | Уплотнительное кольцо | 1 |
| 30 | 4655723 | Амортизатор | 2 |
| 31 | J833320 | Болт | 2 |
| 33 | 4190264 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 41 | 4317650 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX870LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
